Model 3D hali przemysłowej z konstrukcją metalową i dachem dwuspadowym
Model 3D hali przemysłowej z dachem dwuspadowym, trapezowymi panelami elewacyjnymi i szkieletami stalowymi dla projektu kończącego studia magisterskie.

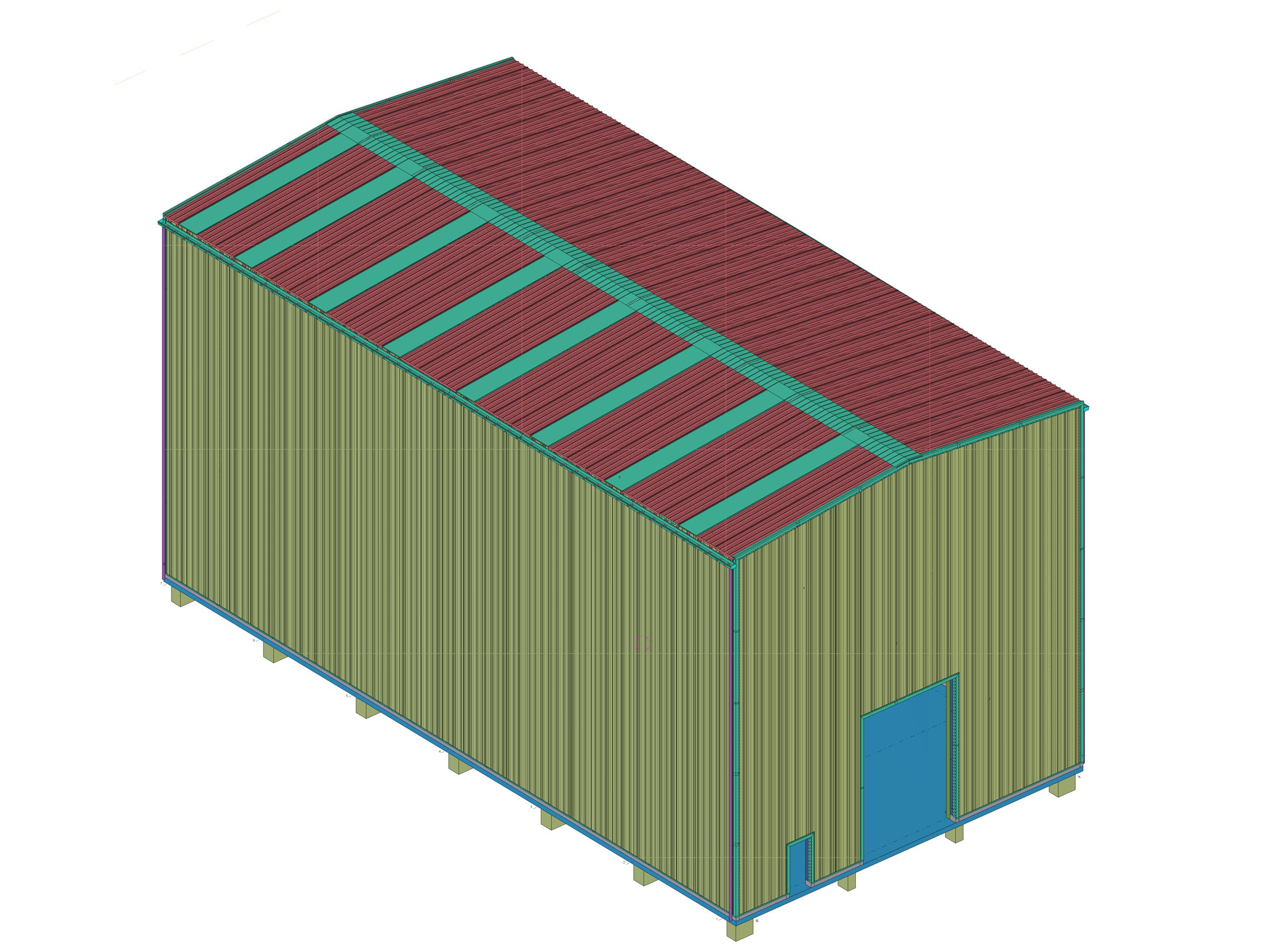

Model trójwymiarowy hali przemysłowej ze stali z dachem dwuspadowym i okładziną z blachy trapezowej. Dach pokazują widoczne belki i płatwie stalowe, a także czerwonawe strefy okładziny. Elewacja obejmuje dużą bramę wjazdową dla przemysłu w kolorze niebieskim oraz mniejsze drzwi dla pieszych. Model opiera się na fundamentach pojedynczych, widocznych u podstawy konstrukcji. Hala stalowa z podwójnym suwnicą mostową o udźwigu 80 ton wykorzystana w pracy magisterskiej.
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 281 |
| Liczba linii | 481 |
| Liczba prętów | 481 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 22 |
| Ilość KO | 921 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 128,149 t |
| Wymiary (metryczne) | 15,000 x 15,417 x 30,000 m |
| Wymiary (imperialne) | 49.21 x 50.58 x 98.43 feet |
