Model materiałowy 'Ortrotrop | Anizotropowe uszkodzenie'
Model materiałowy 'Ortotropia | Uszkodzenie anizotropowe'

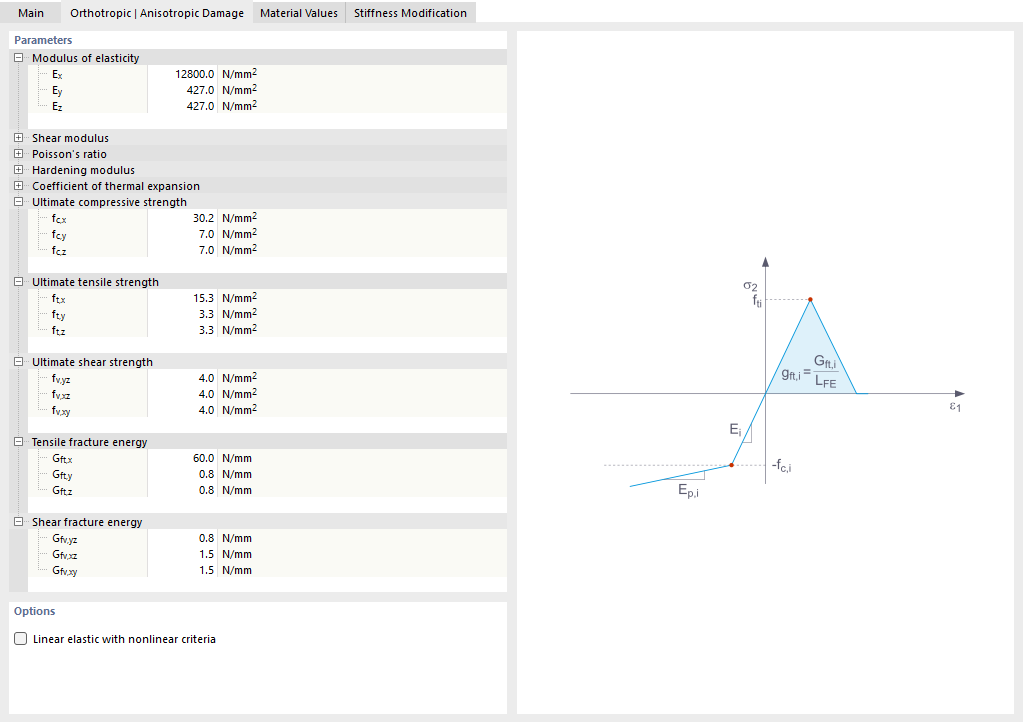

Okno dialogowe modelu materiałowego „Ortotropowy | Anizotropowe uszkodzenie" pokazuje parametry wejściowe materiału w zakładkach Podstawowe, Ortotropowy, Wartości materiałowe oraz Modyfikacja sztywności. Zdefiniowano moduł sprężystości z Ex = 12800 N/mm² oraz Ey i Ez = 427 N/mm², moduły ścinania Gyz = 80 N/mm², Gxz = 800 N/mm² i Gxy = 800 N/mm², a także współczynniki Poissona νyz, νxz i νxy wynoszące po 0,000. Podano również wytrzymałości graniczne na ściskanie (fcx = 30,200 N/mm², fcy i fcz = 7,000 N/mm²) oraz wytrzymałości graniczne na rozciąganie (ftx = 15,300 N/mm², fty i ftz = 0,830 N/mm²); moduły wzmocnienia Ep są ustawione na 0 N/mm². Graficzna prezentacja przedstawia odpowiadający wykres naprężenie-odkształcenie z liniowo-sprężystym narastaniem aż do granicznej wytrzymałości na rozciąganie ft,i, następującą po nim gałęzią umocnienia z energią zniszczenia GF,i = gft,i · LFE oraz modułami wzmocnienia Ei i Ep,i w obszarze ciśnienia aż do granicznej wytrzymałości na ściskanie fc,i. Za pomocą opcji „Liniowo sprężysty z kryteriami nieliniowymi" można dodatkowo sterować zachowaniem materiału.
