FAQ 002839 PT 9 de abril de 2019

Resultados RFEM RSTAB

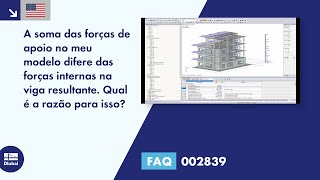

A soma das forças de rolamento difere em meu modelo das forças internas na barra de resultados. O que isso pode ser?

Resposta

Especialmente se você modelou paredes por meio de superfícies, pode haver um desvio entre a soma das forças de apoio e as forças de cisalhamento na barra de resultados. Isso ocorre porque os tamanhos de interseção da superfície são integrados aos tamanhos dos cepos. Dependendo do tamanho da rede FE, pode levar a resultados falsificados ou imprecisos.

Você pode usar o procedimento a seguir para melhorar os resultados:

  • Reduza o tamanho da malha FE. Os desvios entre as forças de apoio e as forças de impulso devem aproximar-se de 0.
  • Aumente a divisão das curvas de resultado nos parâmetros de cálculo. Isso também leva a uma aproximação dos resultados.
Nas curvas de resultado, existe a possibilidade de exibir uma linha de suavização, que desfoca as forças internas da barra de resultados sobre o comprimento total.

Palavra chave

Barra de resultados Desvio Empuxo horizontal Tremor de terra Total
