Stine Mareike Gebhardt Resultados RFEM RSTAB Análises não-lineares

Em um sistema não linear, alguns casos de carga não convergem. As combinações de carga, no entanto, podem ser facilmente calculadas. Qual é a causa disso?

Resposta

Quando define não linearidades, por exemplo, falha de apoio sob tensão, pode acontecer que alguns casos de carga não possam ser calculados. Se estas são cargas que não podem existir sem outras cargas de estabilização, resolver o problema é simples: Pode definir os casos de carga para 'Não para ser calculado'. Como resultado, apenas as combinações de carga são consideradas na opção 'Calcular tudo' do processo de cálculo. Isto é possível porque, por exemplo, algumas cargas podem nunca aparecer sem um peso próprio.

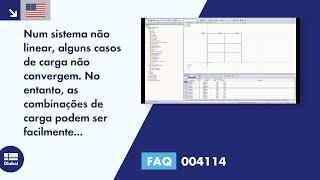

No exemplo em anexo, é claramente evidente que o sistema iria ficar encurvado no vento do caso de carga e, portanto, não é encontrada convergência. Em contrapartida, é possível calcular a combinação de carga na qual o peso próprio e o vento são combinados sem qualquer problema porque o peso próprio estabiliza o sistema.

Palavra chave

caso de carga fundação Não-linear Horizontal Vento Ações sísmicas Critério de convergência
