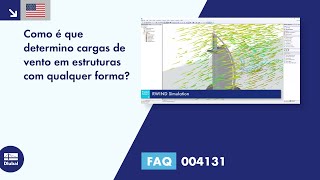

Como é que determino cargas de vento em estruturas com qualquer forma?

Resposta

O novo programa autónomo RWIND Simulation oferece-lhe as opções para a simulação de vento e para a geração de cargas de vento. As opções podem ser utilizadas de forma ideal em conjunto com o software de cálculo estrutural de elementos finitos RFEM ou o software de análise e dimensionamento de estruturas reticuladas RSTAB.

Entrada
A importação direta de modelos do RFEM ou do RSTAB permite determinar os parâmetros relevantes para as direções do vento a analisar com perfis de vento dependentes da altura de acordo com a norma de vento. Isto resulta nos casos de carga correspondentes com outros parâmetros definidos globalmente.

O RWIND Simulation também pode ser executado manualmente sem o RFEM ou o RSTAB. Por este motivo, os dados podem ser importados a partir de gráficos de vetores STL.

A importação de terrenos e edifícios envolventes para a simulação também é possível a partir de ficheiros STL.

Ao trocar dados entre o RFEM ou o RSTAB e o RWIND Simulation, pode utilizar facilmente os resultados da análise de vento como casos de carga no seu habitual ambiente de trabalho do RFEM ou do RSTAB.

Funcionalidades do RWIND Simulation
  • Análise 3D de fluxos de ar incompressíveis com os solucionadores OpenFoam
  • Importação direta de modelos de ficheiros RFEM/RSTAB ou STL
  • Alteração simples do modelo com a função Arrastar e largar e as ajudas de ajustamento gráfico
  • Correções automáticas da topologia do modelo com malhas shrink-wrapping
  • Opção para adicionar objetos envolventes (edifícios, terreno, ...)
  • Perfis de velocidade dependentes da altura de acordo com a norma
  • Modelos de turbulência K-epsilon e K-omega
  • Ajustamento automático das malhas à profundidade de detalhe selecionada
  • Cálculo paralelo com aproveitamento otimizado das capacidades de desempenho de computadores com processadores multicore
  • Resultados em poucos minutos para simulações de baixa resolução (até 1 milhão de células)
  • Resultados em poucas horas para simulações com resolução média/alta (1–10 milhões de células)
  • Representação gráfica dos resultados nos planos Clipper/Slicer (campos escalares e vetoriais)
  • Representação gráfica de linhas de fluxo assim como animações de linhas de fluxo
