FAQ 004213 PT

14 de novembro de 2019

Sonja von Bloh Modelação | Estrutura RSTAB

Como é que se roda um apoio de nó?

Resposta

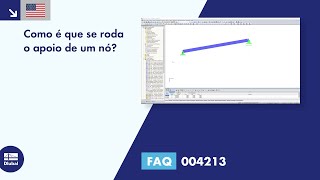

Na caixa de diálogo "Editar apoio de nó", é possível rodar o sistema de eixos local do apoio (Figura 1). Primeiro, selecione a sequência que controla a sequência dos eixos de apoio locais X', Y' e Z' e depois especifique o ângulo de rotação em torno dos eixos globais X, Y e Z nas caixas de texto correspondentes.

A rotação de apoio também pode ser determinada graficamente utilizando os botões correspondentes na caixa de diálogo. A rotação do apoio é apresentada dinamicamente no gráfico de diálogo.

Após o cálculo, as reações do apoio de nó rodado podem ser avaliadas tanto para o sistema de eixos global como para o sistema de eixos local (Figura 2).

Palavras-chave

Rotação de apoio
