2024-05-30
008719
Criar secções
Anlegen der Querschnitte
2024-05-30
008720
Setzen der Anschlussstäbe mit Querschnitt 2
2024-05-30
008721
Configuração de barras transversais com a secção 3
2024-05-30
008722
Suporte de antena com todas as barras
2024-05-30
008723
Criar parâmetros
Erstellen der Parameter
2024-05-30
008724
Seleccionar todos os nós em um plano
2024-05-30
008725

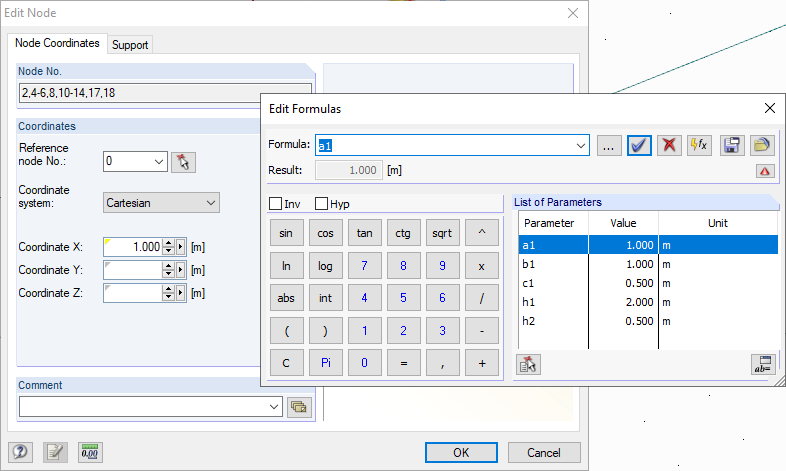

Atribuir o parâmetro a1 para todos os nós no plano
2024-05-30
008726
Atribuir parâmetros
Zuordnung der Parameter
2024-05-30
008727
Vista geral de todos os nós parametrizados

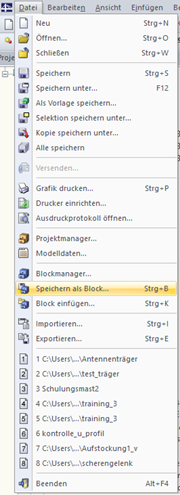

Speichern des Modells als Block
2024-05-30
008728

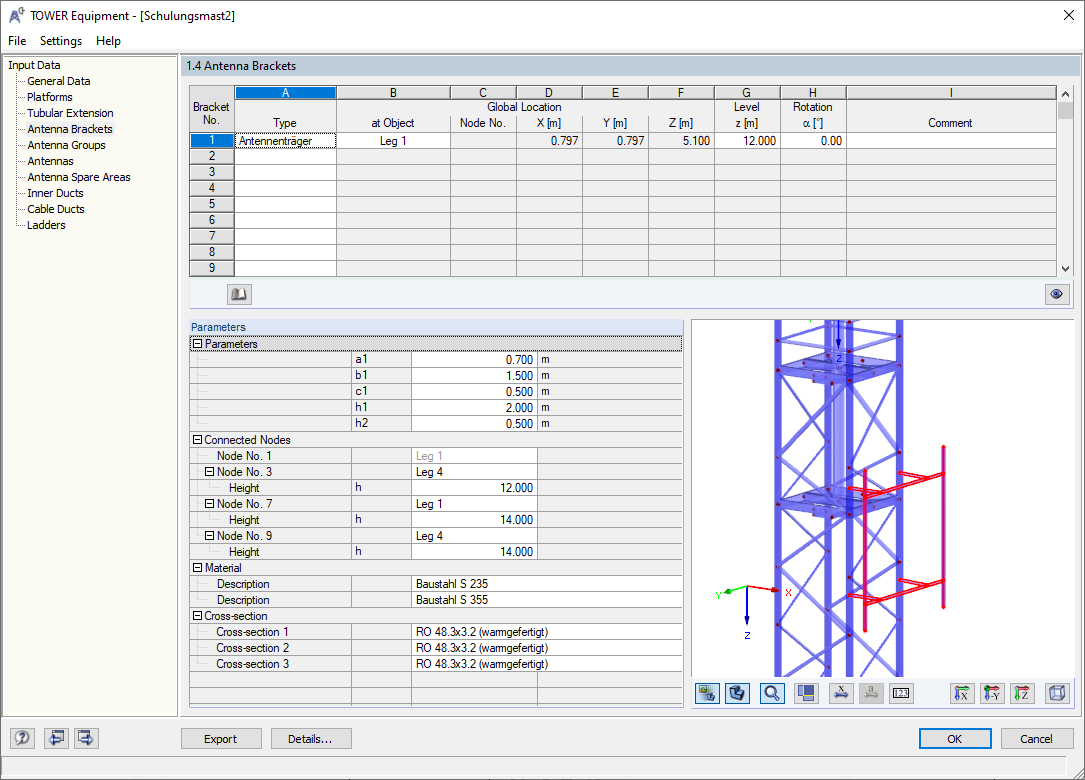

Adição ao RF-/TOWER Equipment
2024-05-30
008729
Mastro completo com suporte de antena definido pelo utilizador
Modelo 3D
Especificações
| Número de nós | 127 |
| Número de linhas | 221 |
| Número de barras | 221 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 34 |
| Número de combinações de cargas | 48 |
| Número de combinações de resultados | 1 |
| Peso total | 3,688 t |
| Dimensões (métricas) | 1,947 x 24,000 x 1,965 m |
| Dimensões (imperial) | 6.39 x 78.74 x 6.45 feet |
