Análise de Abóbada de Claustro com Planta Poligonal

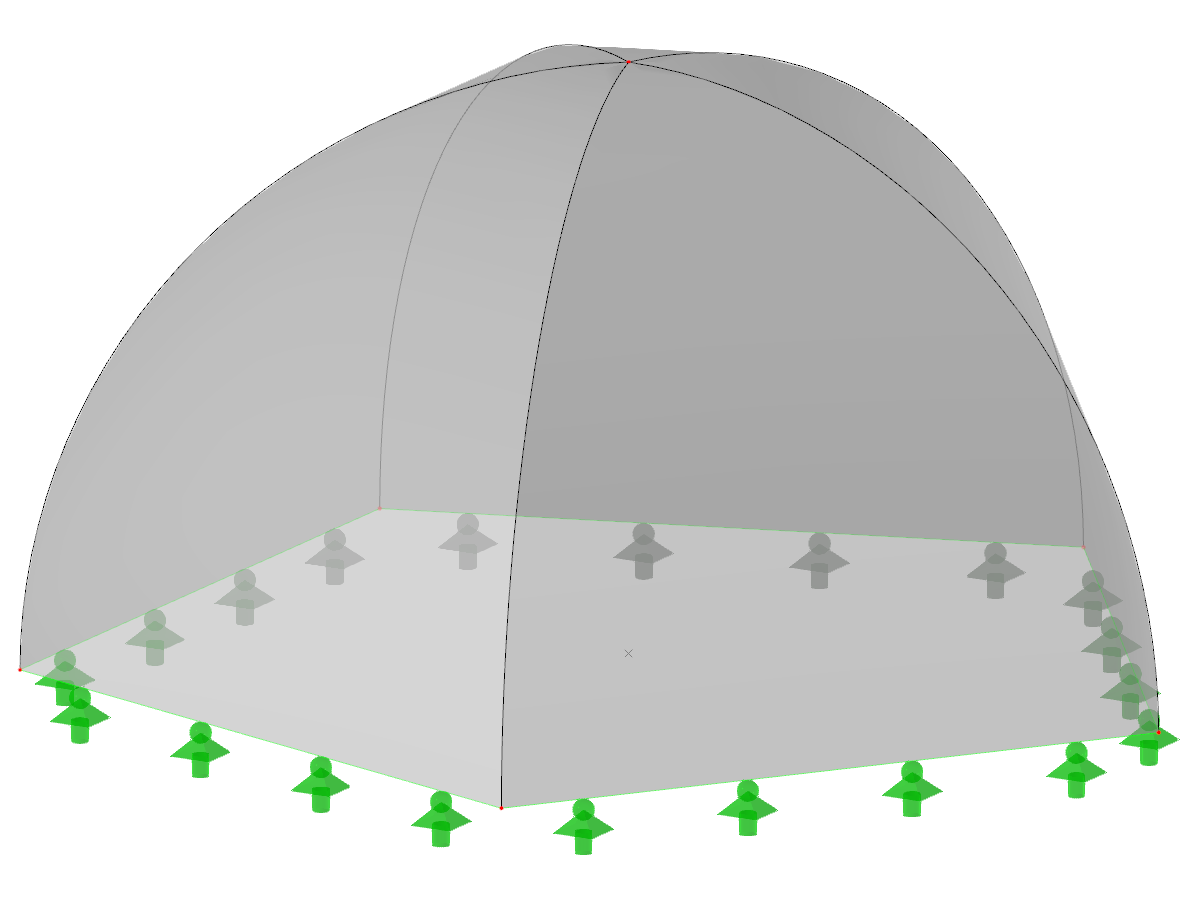

Modelo 3D de uma abóbada de claustro com planta poligonal ilustrando as ligações estruturais e distribuições de cargas.

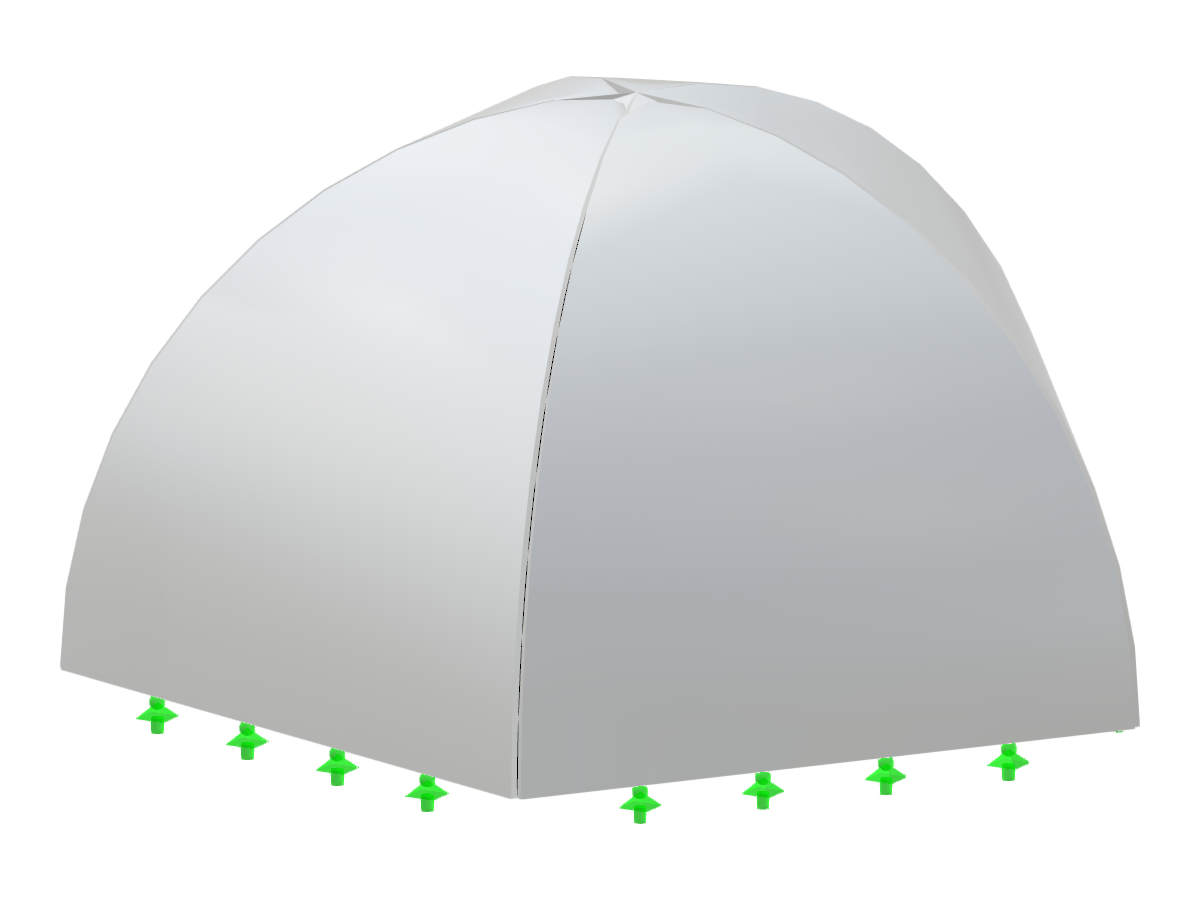

A imagem apresenta um modelo 3D de uma abóbada de claustro projetada sobre uma planta poligonal. As ligações estruturais e a distribuição de cargas são representadas visualmente. Esta representação é utilizada para analisar a estabilidade e a integridade estrutural da abóbada. O modelo auxilia na visualização de como as forças são distribuídas ao longo da estrutura da abóbada.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 6 |
| Número de linhas | 10 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 15,975 t |
| Dimensões (métricas) | 6,155 x 3,403 x 6,472 m |
| Dimensões (imperiais) | 20.19 x 11.16 x 21.23 feet |
