Estruturas de Casca Hiperbólica Paraboloide sobre Plantas Retangulares

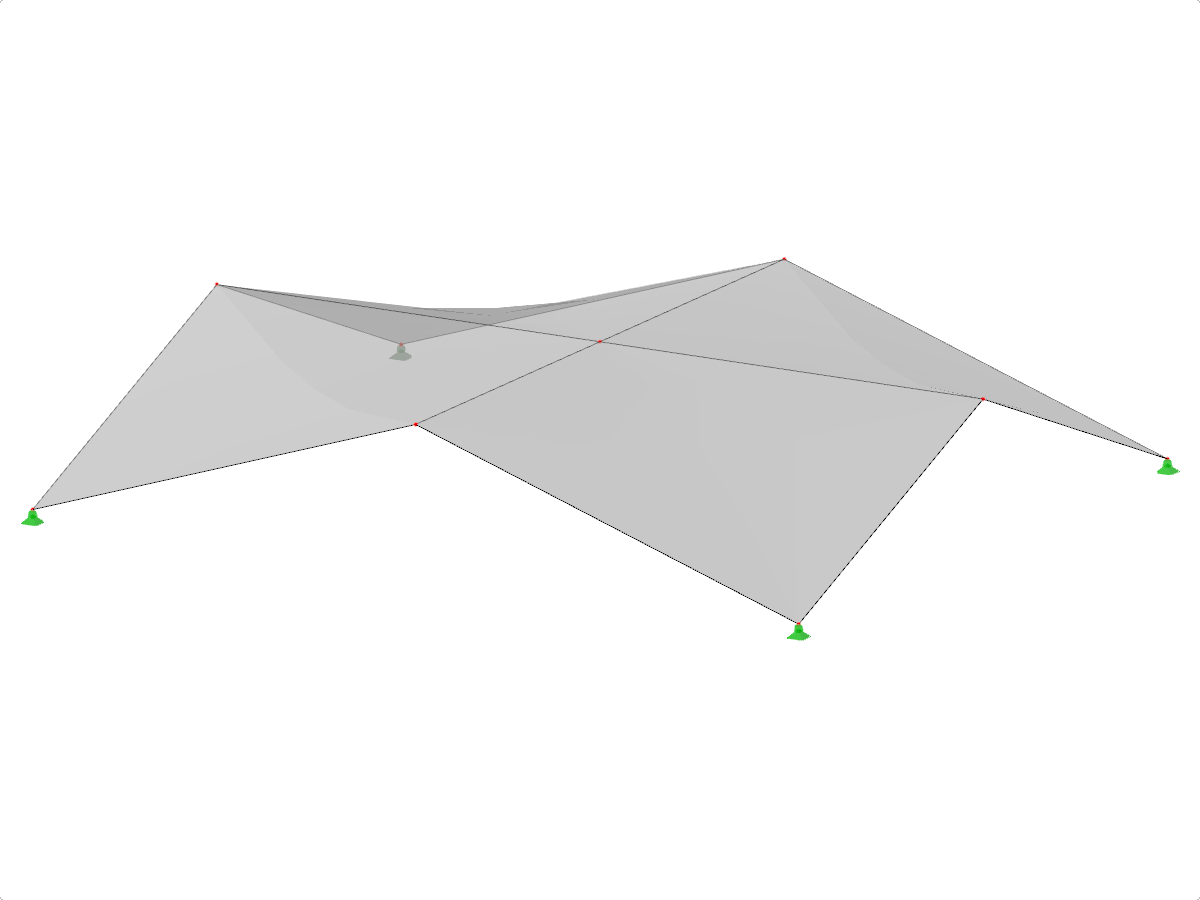

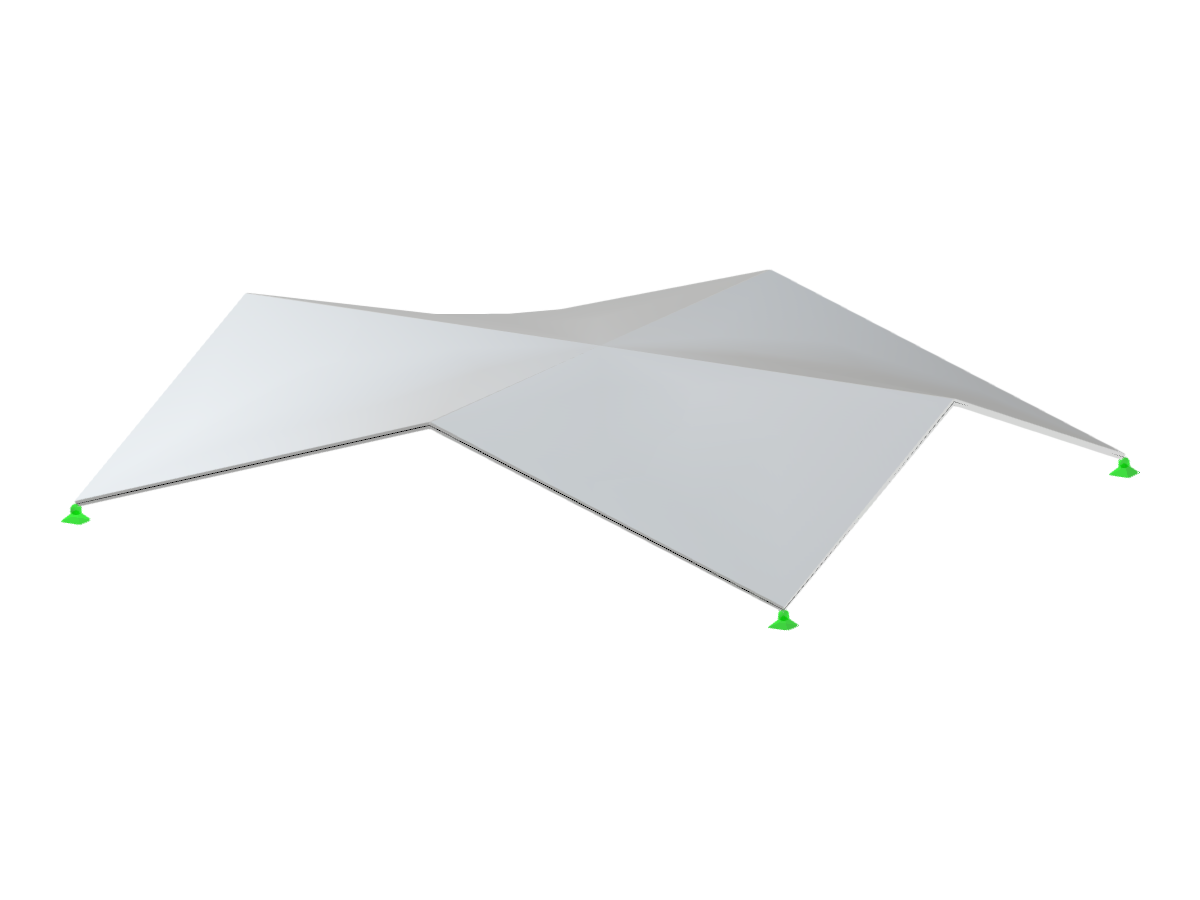

Estruturas de casca anticlástica com quatro superfícies hypar que se intersectam sobre uma planta retangular. Todas as dobras transversais estão alinhadas num único nível.
Esta imagem apresenta estruturas de casca anticlásticas, mostrando quatro superfícies paraboloides hiperbólicas ("hypar") sobre uma planta retangular. O design enfatiza que todas as dobras cruzadas ocorrem num único nível, demonstrando uniformidade no alinhamento geométrico. A disposição ilustra a inovação arquitetónica na criação de formas complexas através de princípios geométricos simples.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 12 |
| Número de barras | 0 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 31,315 t |
| Dimensões (métricas) | 12,000 x 2,000 x 10,000 m |
| Dimensões (imperiais) | 39.37 x 6.56 x 32.81 feet |
