Viga em consola com perfil I

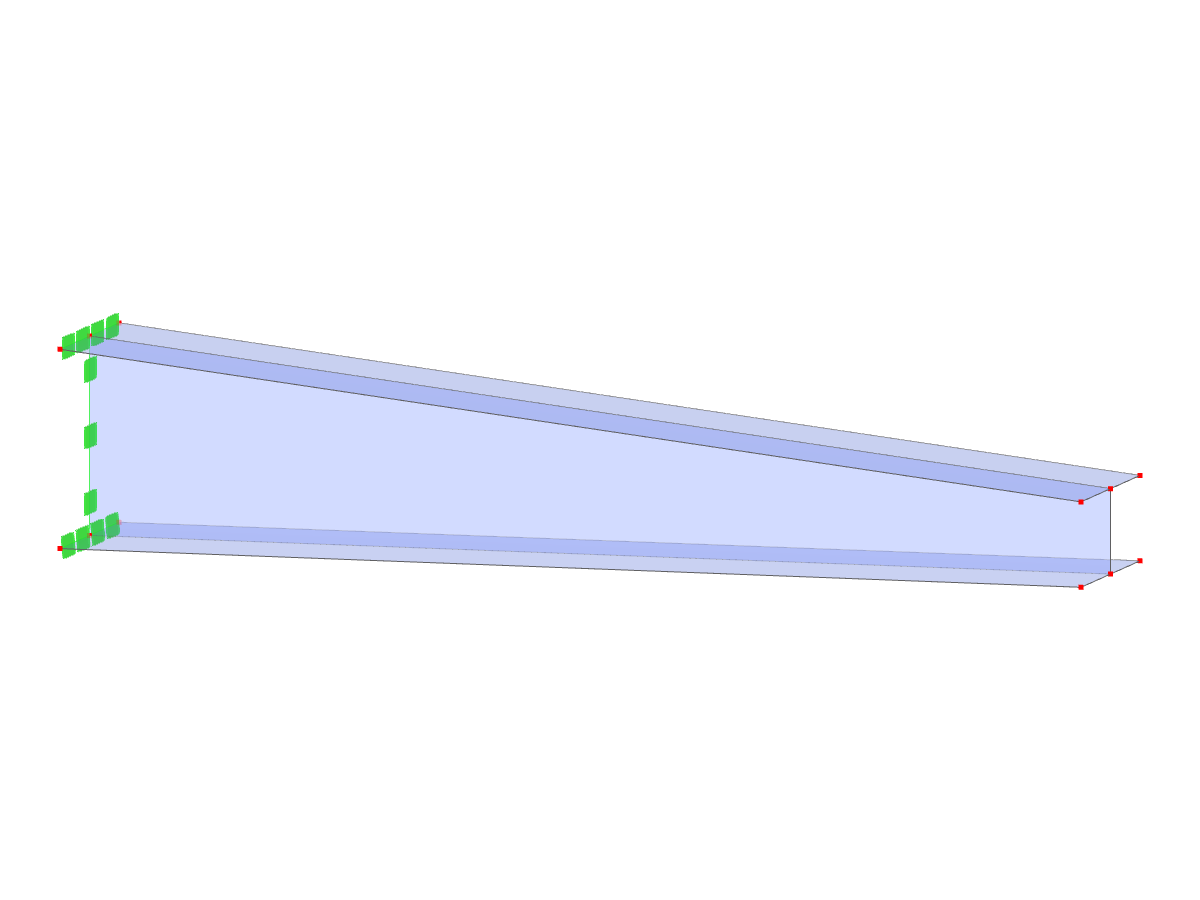

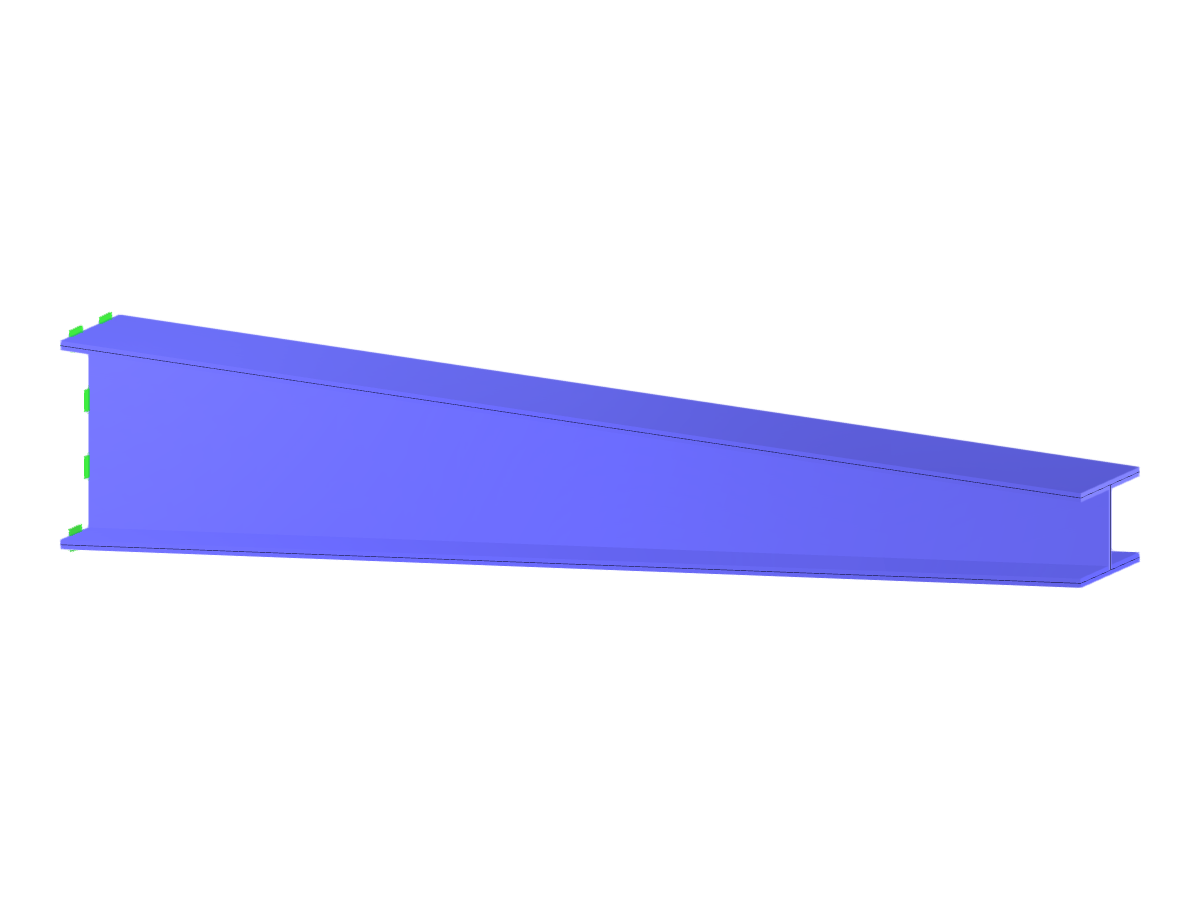

Viga em consola criada utilizando superfícies com configuração de perfil I num software de análise estrutural.
A imagem apresenta uma viga em balanço projetada com um perfil I, criada utilizando técnicas de modelagem de superfície. O modelo demonstra as propriedades estruturais e o comportamento da viga em balanço sob condições específicas. Provavelmente destaca a distribuição de tensões e os padrões de deformação típicos para este tipo de elemento estrutural. Não são fornecidos detalhes de contexto adicionais ou de fundo na própria imagem.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 12 |
| Número de linhas | 16 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,140 t |
| Dimensões (métricas) | 2,000 x 0,350 x 0,200 m |
| Dimensões (imperiais) | 6.56 x 1.15 x 0.66 feet |
