Viga em consola com abertura na alma em superfícies de perfil I

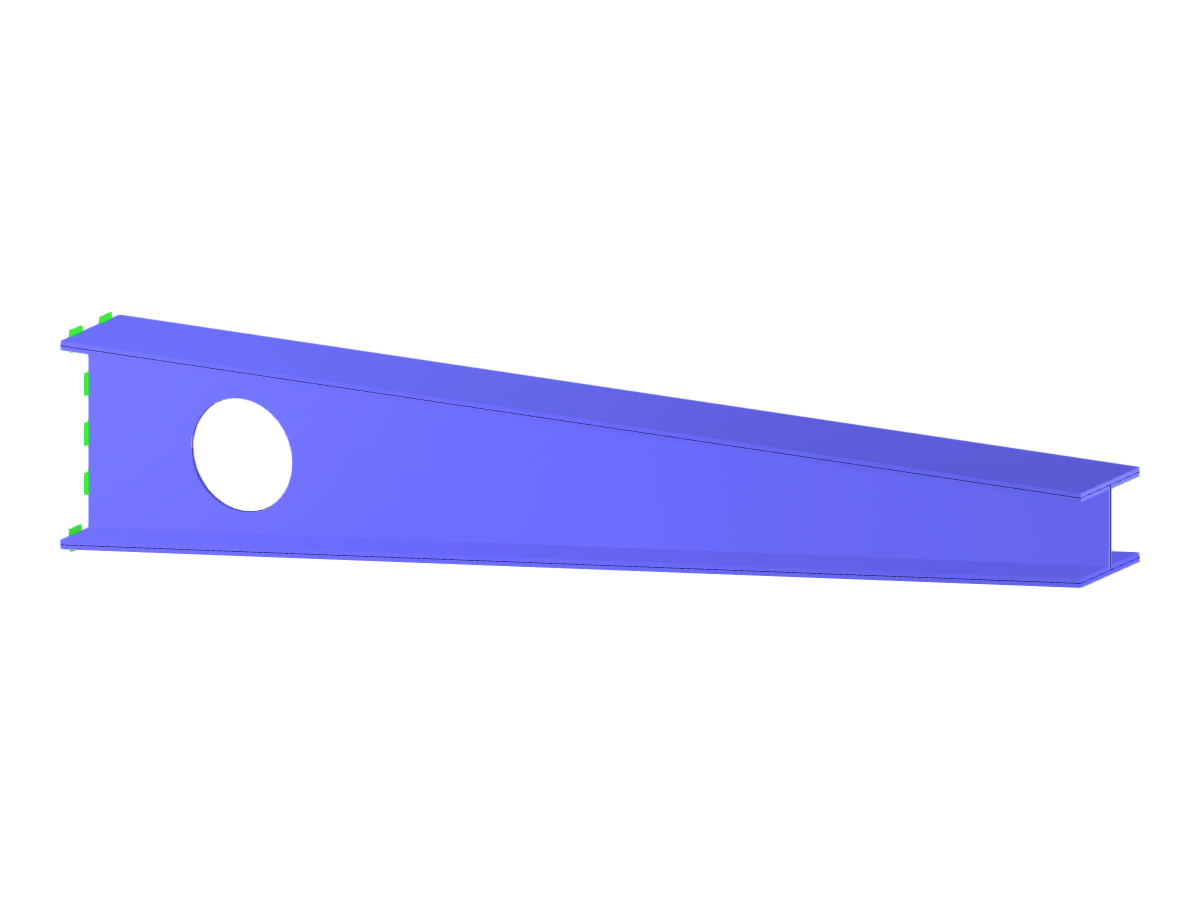

Uma estrutura em balanço com perfil I e abertura na alma, exibida num modelo de superfície que mostra a geometria e os detalhes de dimensionamento.
A imagem representa uma viga em consola construída com elementos de superfície com uma secção transversal em perfil I distinta. Notavelmente, uma abertura está estrategicamente posicionada na alma da viga, o que pode influenciar a integridade estrutural e a distribuição de carga. O modelo demonstra eficazmente a aplicação de técnicas avançadas de modelação por superfícies em engenharia de estruturas para otimizar o projeto e a funcionalidade.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 13 |
| Número de linhas | 17 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,138 t |
| Dimensões (métricas) | 2,000 x 0,350 x 0,200 m |
| Dimensões (imperiais) | 6.56 x 1.15 x 0.66 feet |
