Ilustração da primeira e da segunda largura do núcleo

Ilustração técnica para explicar as excentricidades máximas permitidas para respeitar as larguras dos núcleos em dimensionamentos geotécnicos.

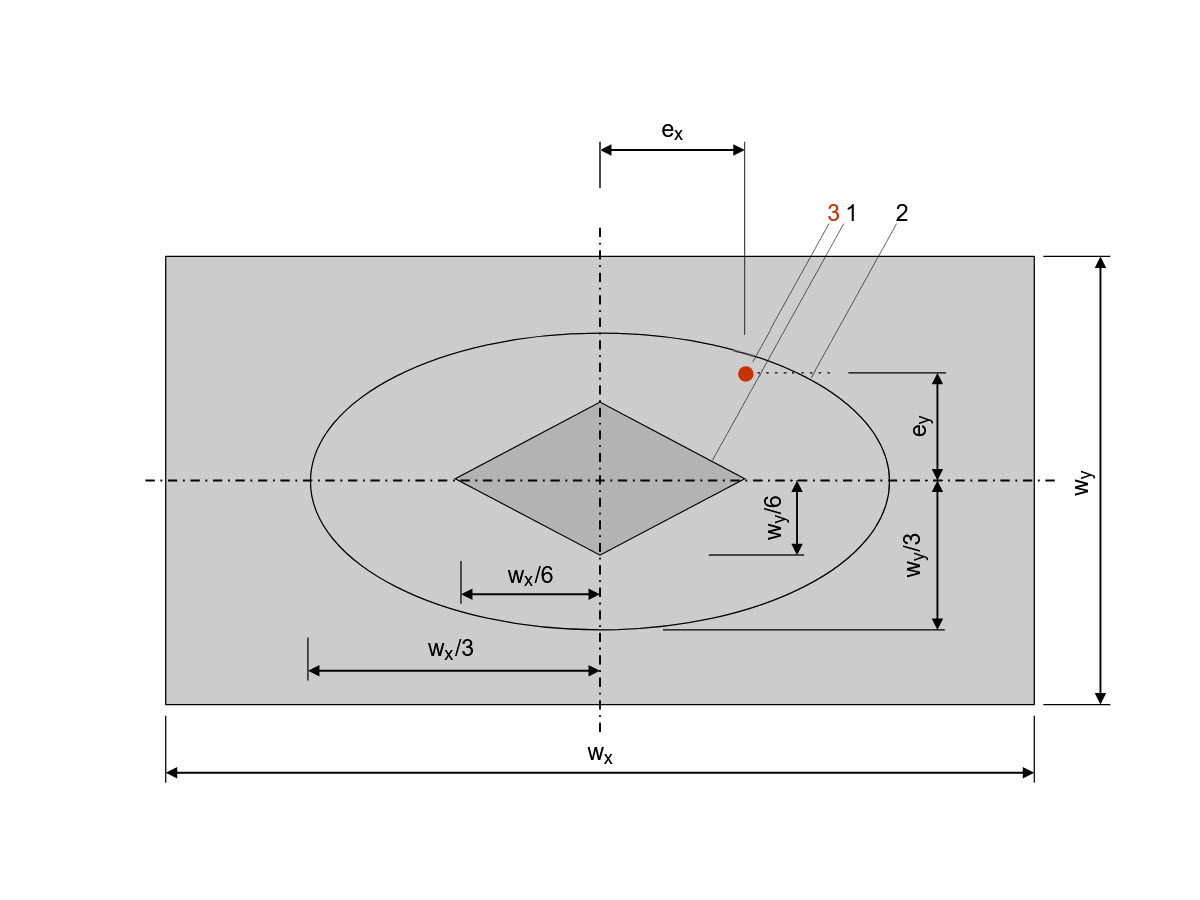

Ilustração da primeira e da segunda largura do núcleo Marcação 1: O limite da primeira largura do núcleo é representado por um losango. Marcação 2: O limite da segunda largura do núcleo é representado por uma elipse. Marcação 3: O ponto de ataque da resultante é o ponto onde toda a carga resultante atua sobre a base da fundação.
