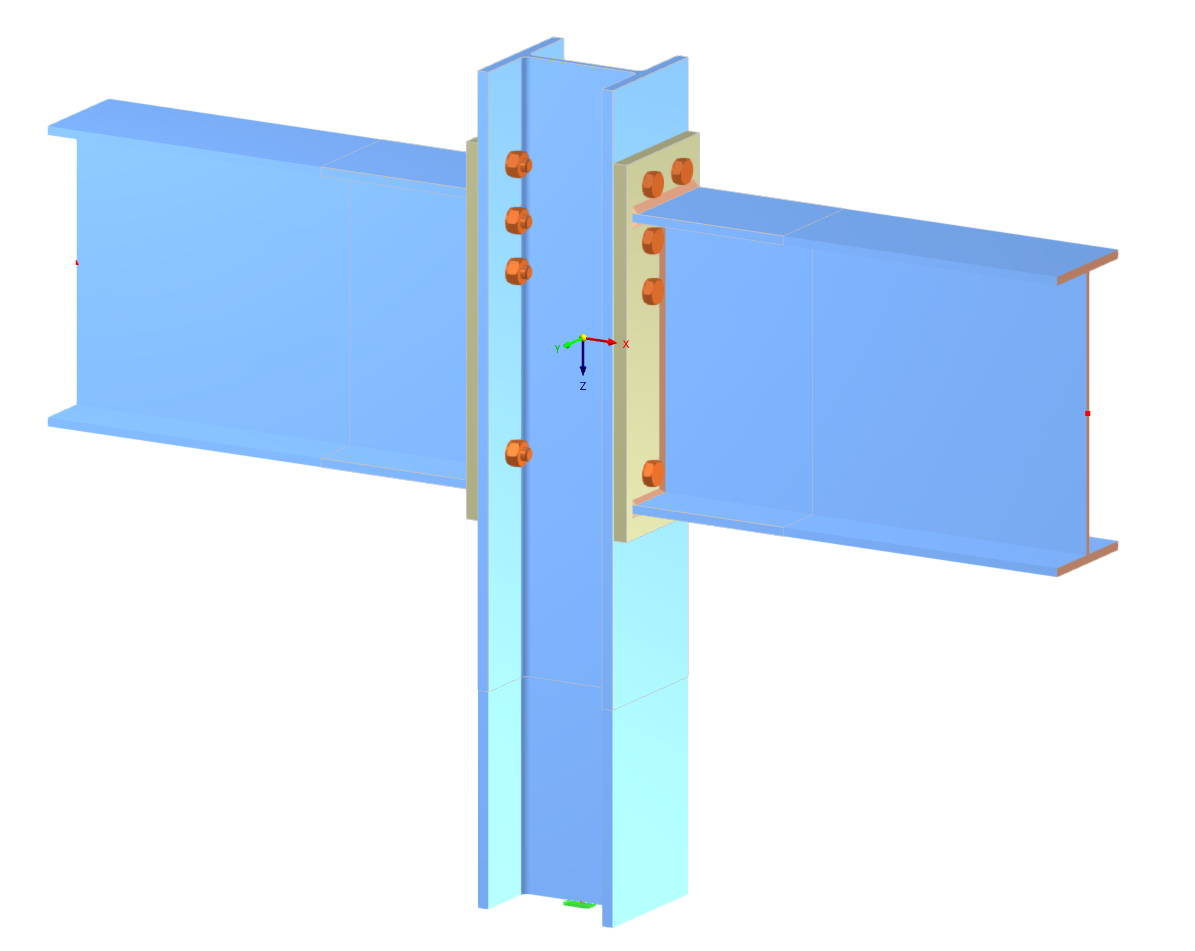

Ligação de chapa de extremidade aparafusada sem reforço

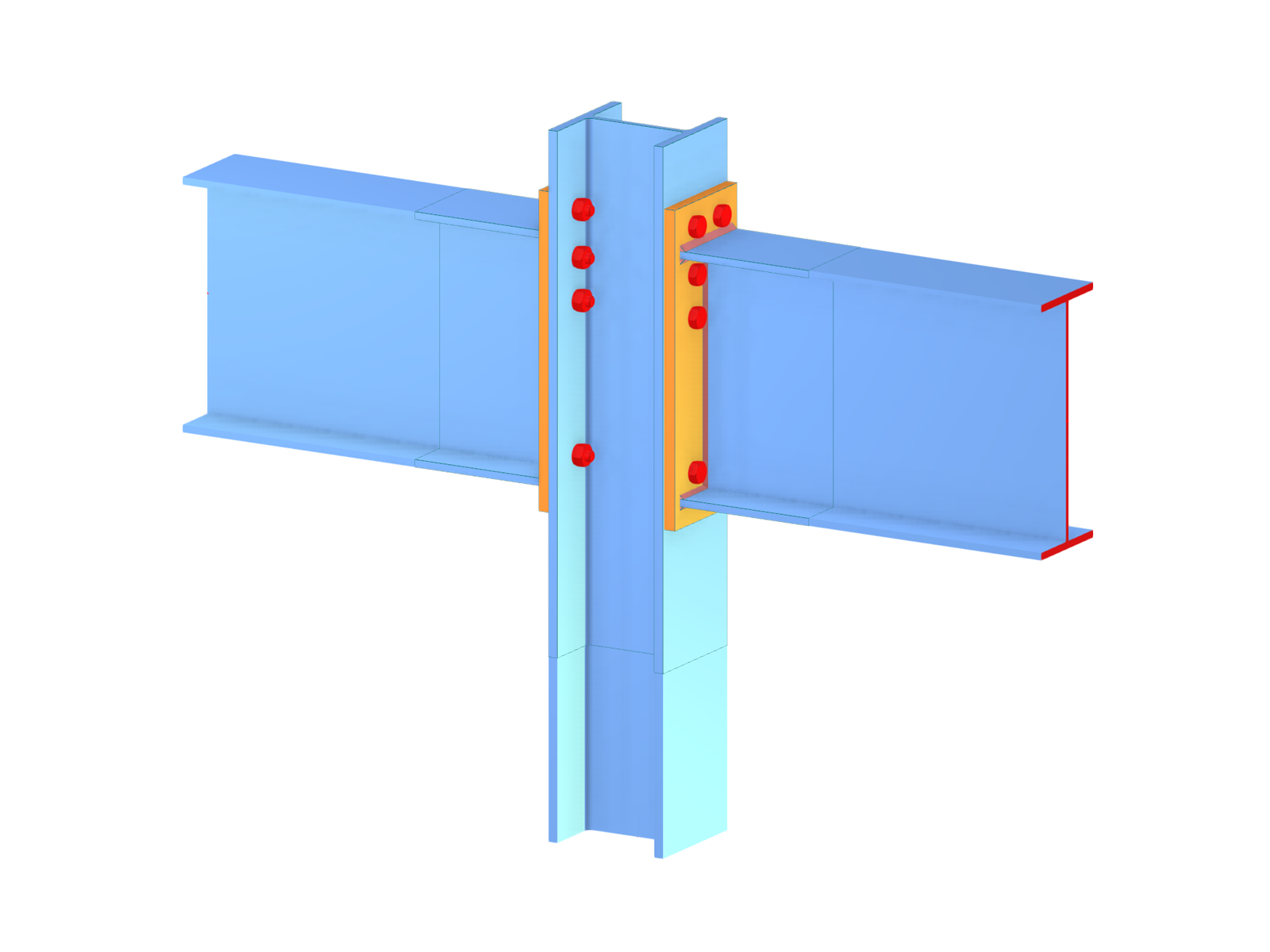

Modelo 005595 | A imagem mostra uma ligação de chapa de extremidade aparafusada não reforçada utilizada em ligações de aço estruturais.
A imagem ilustra a construção e montagem de uma ligação de placa de extremidade aparafusada não rigidificada. Detalha a disposição geométrica e as dimensões relevantes para a formação adequada das ligações em estruturas de aço. As ligações aparafusadas como esta são essenciais para a transferência de carga em edifícios de vários andares e estruturas industriais. A imagem demonstra a praticidade e simplicidade da configuração, importante para a integridade estrutural.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,144 t |
| Dimensões (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensões (imperial) | 6.56 x 3.28 x 0 feet |
