Ligação de nariz de lançamento de aço com viga com secção em caixão de ponte

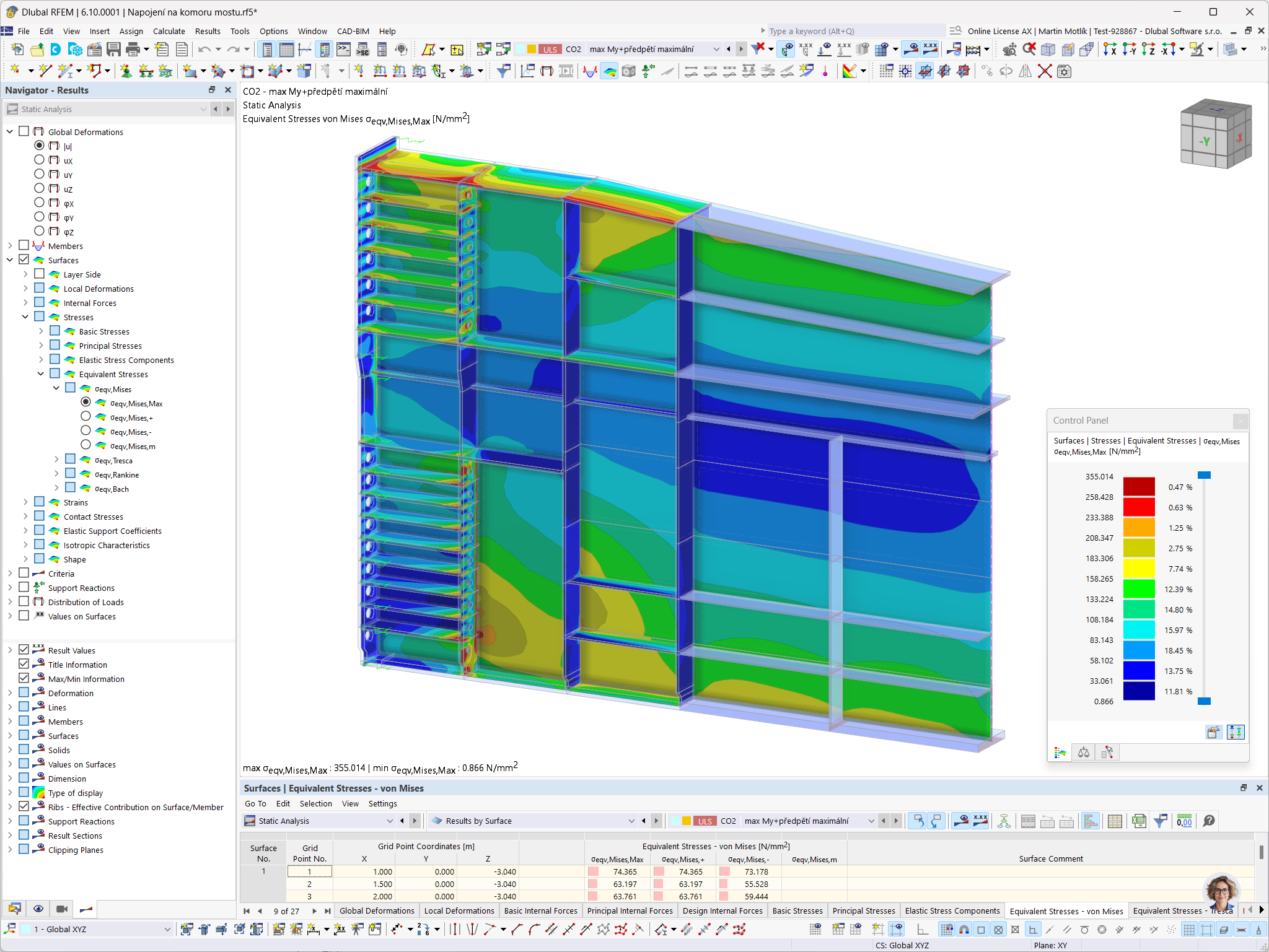

Vista detalhada da ligação do nariz de lançamento de aço à viga com secção em caixão de ponte mostrando tensões equivalentes na superfície da estrutura.
A imagem destaca a ligação detalhada entre um nariz de lançamento de aço e uma viga com secção em caixão de ponte. Mostra as tensões equivalentes distribuídas nas superfícies dos elementos estruturais. O modelo do RFEM utilizado para esta análise foi criado por Petr Nečesal e David Marván da PIS PECHAL, s.r.o.
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 744 |
| Número de linhas | 1140 |
| Número de barras | 978 |
| Número de superfícies | 20 |
| Número de casos de carga | 172 |
| Número de combinações de cargas | 135 |
| Número de combinações de resultados | 5 |
| Peso total | 111,432 t |
| Dimensões (métricas) | 40,420 x 5,400 x 4,467 m |
| Dimensões (imperial) | 132.61 x 17.72 x 14.66 feet |
| Versão do programa | 5.36.01 |
