Vista detalhada do nariz de lançamento de aço ligado à viga com secção em caixão de ponte com distribuição de tensões equivalentes visíveis nas superfícies.
Vista detalhada do nariz de lançamento de aço ligado à viga com secção em caixão de ponte com distribuição de tensões equivalentes visíveis nas superfícies.
2025-04-11
056215

Detalhe de ligação entre nariz de lançamento e viga com secção em caixão de ponte

Vista detalhada do nariz de lançamento de aço ligado à viga com secção em caixão de ponte com distribuição de tensões equivalentes visíveis nas superfícies.

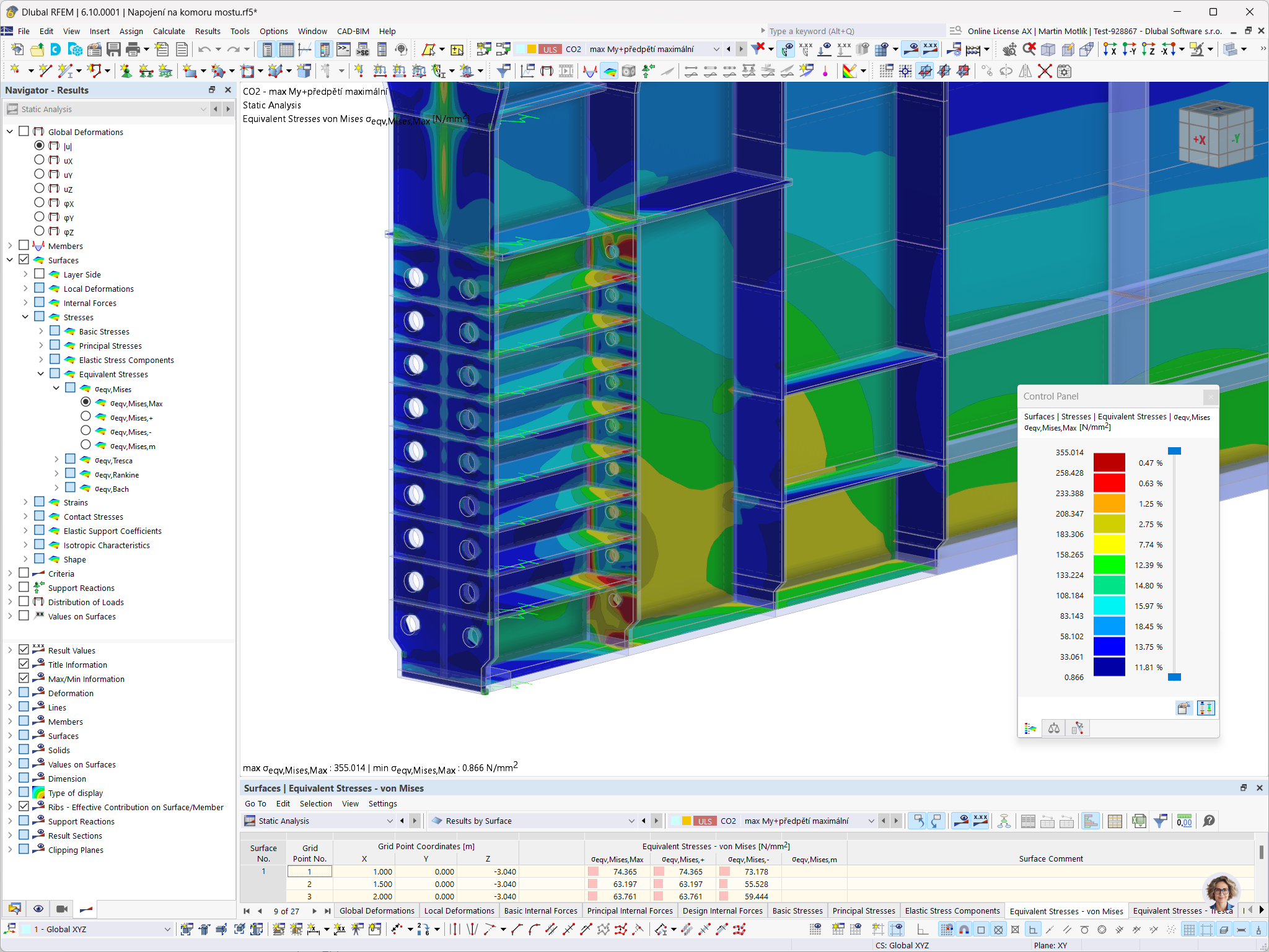

Esta imagem retrata o detalhe de ligação complexa entre um nariz de lançamento de aço e uma viga com secção em caixão de ponte, destacando as tensões equivalentes distribuídas pelas superfícies. O modelo é um produto da competência do software RFEM dos engenheiros Petr Nečesal e David Marván da PIS PECHAL, s.r.o.
Utilizado em
Modelo 3D
Não é possível fazer download Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
Número de nós 744
Número de linhas 1140
Número de barras 978
Número de superfícies 20
Número de casos de carga 172
Número de combinações de cargas 135
Número de combinações de resultados 5
Peso total 111,432 t
Dimensões (métricas) 40,420 x 5,400 x 4,467 m
Dimensões (imperial) 132.61 x 17.72 x 14.66 feet
Versão do programa 5.36.01
