Modelo 005644 | Base de pilar

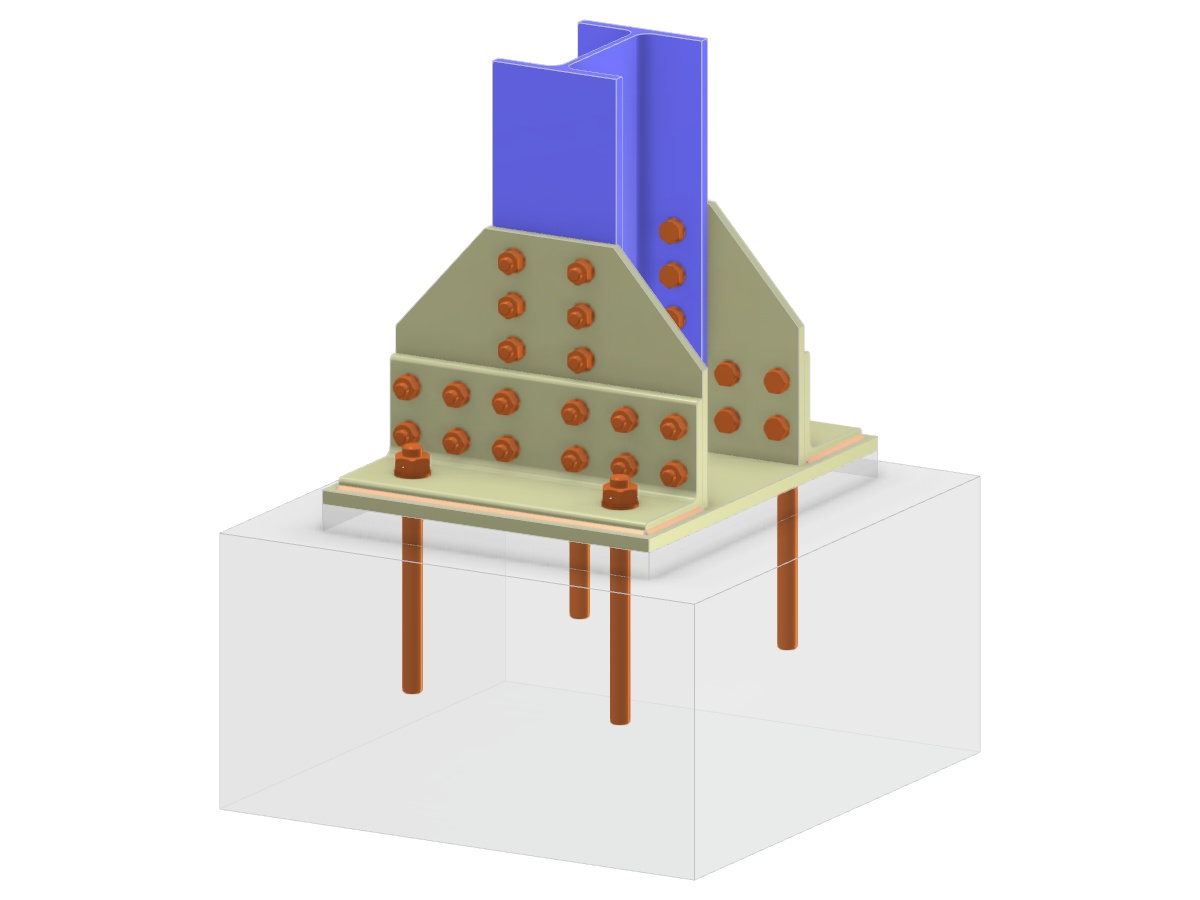

A imagem retrata um dimensionamento detalhado de um pé de pilar de aço com uma laje de fundo apoiada por chapa de ligador e cantoneiras. Uma secção em I está ligada a esta montagem, com ligações aparafusadas claramente visíveis. O sistema de ancoragem está visível, mostrando como o pilar está fixado à fundação. Esta configuração é típica em aplicações de estruturas de aço, fornece estabilidade e distribuição de cargas.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,111 t |
| Dimensões (métricas) | 0,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 0 x 3.28 x 0 feet |
