Modelo 005664 | Base de pilar com ligação diagonal aparafusada

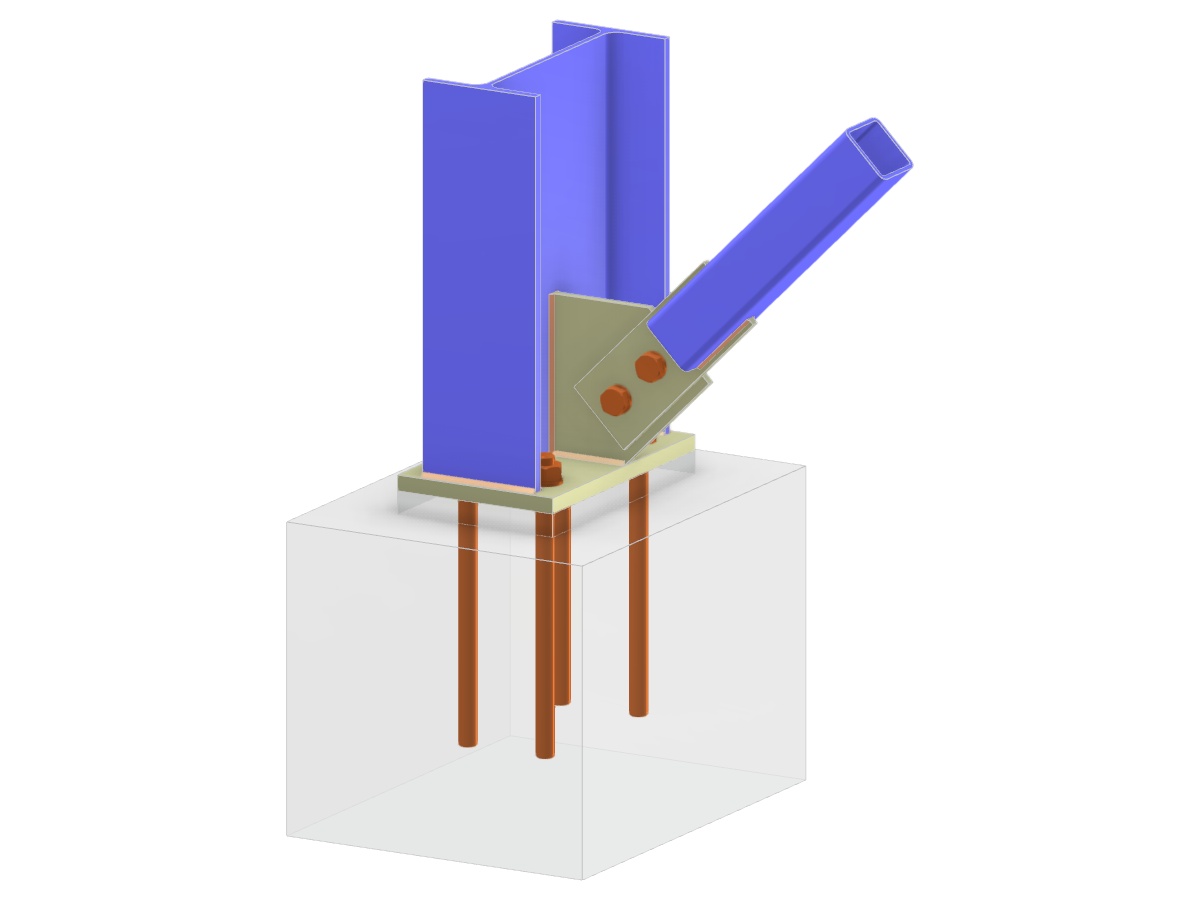

A imagem representa um modelo de engenharia estrutural focado numa base de pilar com ligações diagonais aparafusadas. Apresenta um pilar em I ligado com uma secção retangular oca (RHS) diagonal à alma do pilar. Os componentes incluem uma chapa de base, uma chapa gusset e uma chapa de ligação de lingueta, todas ancoradas de forma segura. Esta configuração é representativa de um cenário de ligação complexa em projeto de estruturas de aço.
Utilizado em
Modelo 3D
Especificações
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,065 t |
| Dimensões (métricas) | 1,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 3.28 x 3.28 x 0 feet |
