Modelo 005668 | Base de pilar com chapa de gusset e ligação diagonal aparafusada
Base de pilar com chapa gusset e ligação diagonal aparafusada, incluindo pilar de perfil I, diagonal de perfil em L para alma do pilar e ancoragem

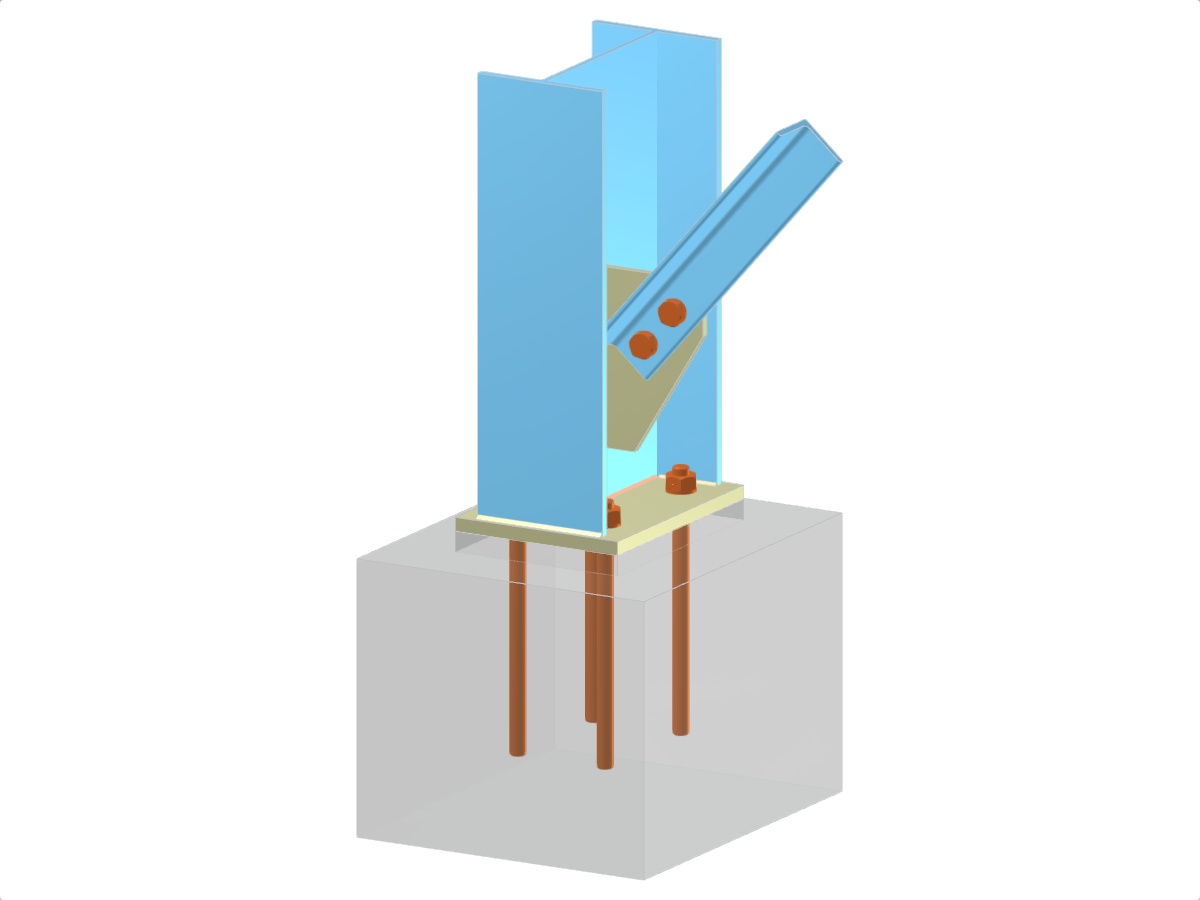

Esta ilustração mostra uma base de pilar com uma chapa de gusset e uma ligação diagonal aparafusada. O pilar é representado com um perfil I, enquanto a diagonal é representada por um perfil L que interage com a alma do pilar. Uma placa de base suporta a estrutura e a ancoragem assegura a sua estabilidade.
Modelo 3D
Especificações
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,067 t |
| Dimensões (métricas) | 0,700 x 1,000 x 0,000 m |
| Dimensões (imperial) | 2.3 x 3.28 x 0 feet |
