Estado de deformação do pórtico de madeira no RFEM

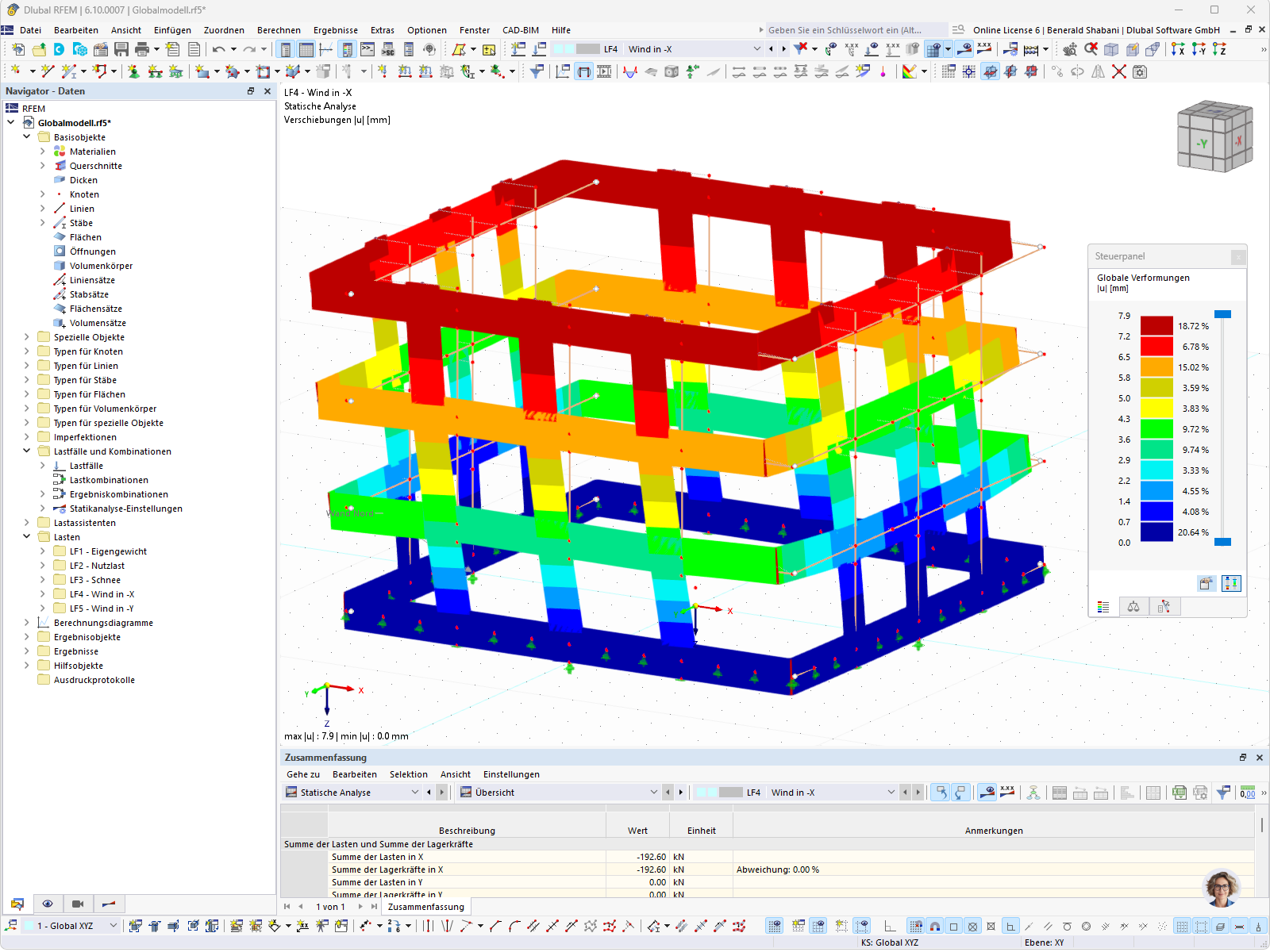

Visualização da deformação de um modelo de pórticos de madeira num software CAD.
A imagem mostra a deformação de um pórtico de madeira que foi modelado num software de análise estrutural. A deformação é destacada por uma representação gráfica. Esta análise é típica para a verificação da integridade estrutural e segurança de pórticos de madeira. O pórtico de madeira é testado sob várias condições de carga para garantir a sua estabilidade. Fotografia de © Ingenieurbüro Wirth Haker.
Utilizado em
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 170 |
| Número de linhas | 204 |
| Número de barras | 204 |
| Número de casos de carga | 5 |
| Número de combinações de resultados | 5 |
| Peso total | 19,832 t |
| Dimensões (métricas) | 13,895 x 13,595 x 9,948 m |
| Dimensões (imperial) | 45.59 x 44.6 x 32.64 feet |
| Versão do programa | 5.15.01 |
