Detalhe de apoio de asa de ligação de aço para integridade estrutural

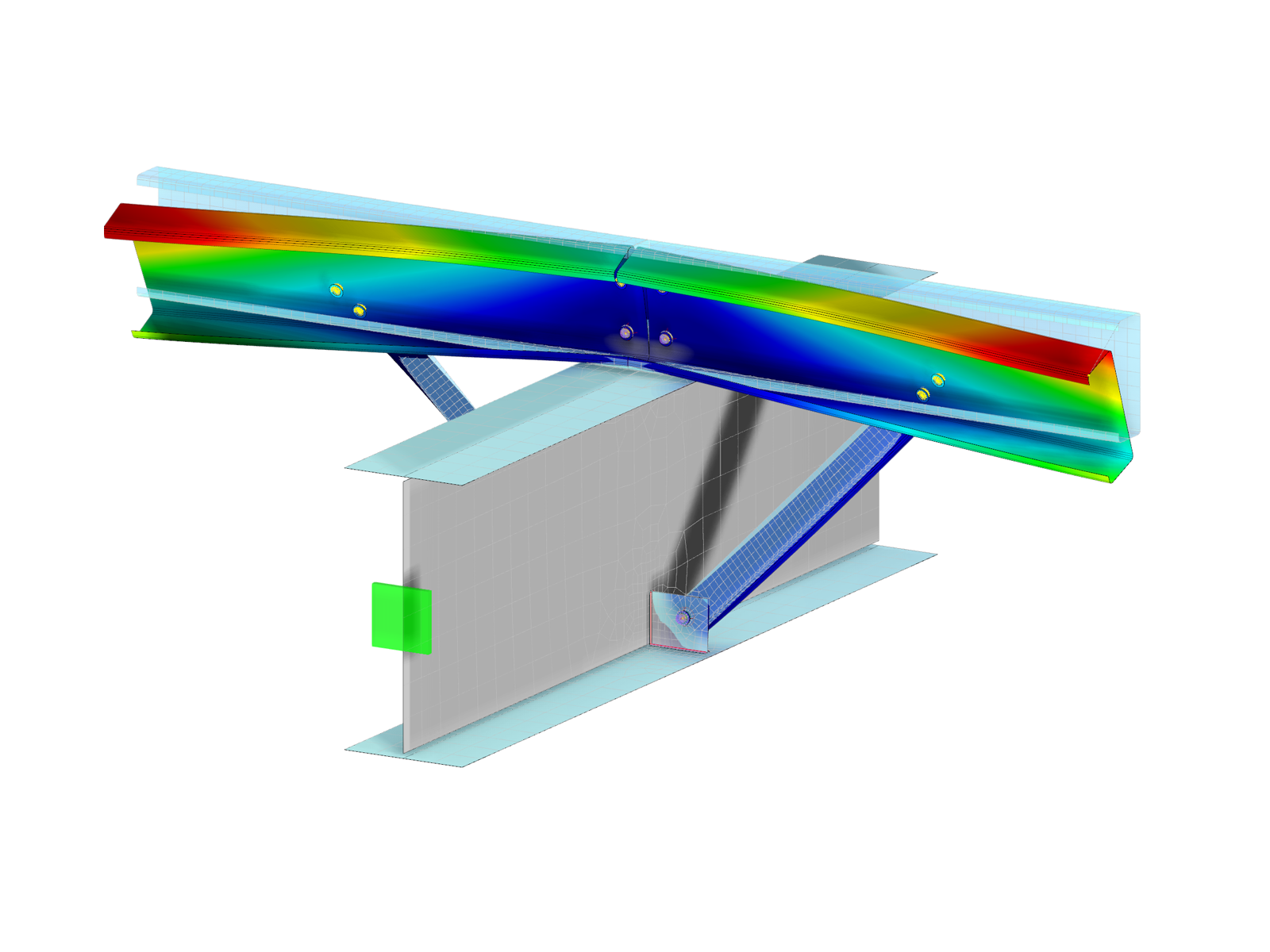

Vista de detalhe de uma ligação de contraventamento de aço numa estrutura resistente à torção.

A imagem mostra uma ligação detalhada de aço para um tirante diagonal numa estrutura. A ligação foi dimensionada para melhorar a rigidez e a estabilidade da estrutura, garantindo uma transferência de carga eficiente e reforço.

Ligação de aço
Escora
Pórtico estrutural
Armadura

Utilizado em

Ligação de aço de escora de asa

Modelo 3D

Versão do ficheiro

Mais sobre modelo 3D

Ligação de aço de escora de asa

Especificações

Número de nós	1180
Número de linhas	1011
Número de barras	680
Número de superfícies	82
Número de sólidos	0
Número de casos de carga	1
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	0,095 t
Dimensões (métricas)	1,501 x 0,562 x 1,259 m
Dimensões (imperiais)	4.92 x 1.84 x 4.13 feet
