Modelo 005803 | Base de pilar e dois diagonais de reforço vertical
Modelo 005803 | Base do pilar e duas diagonais de contraventamento vertical

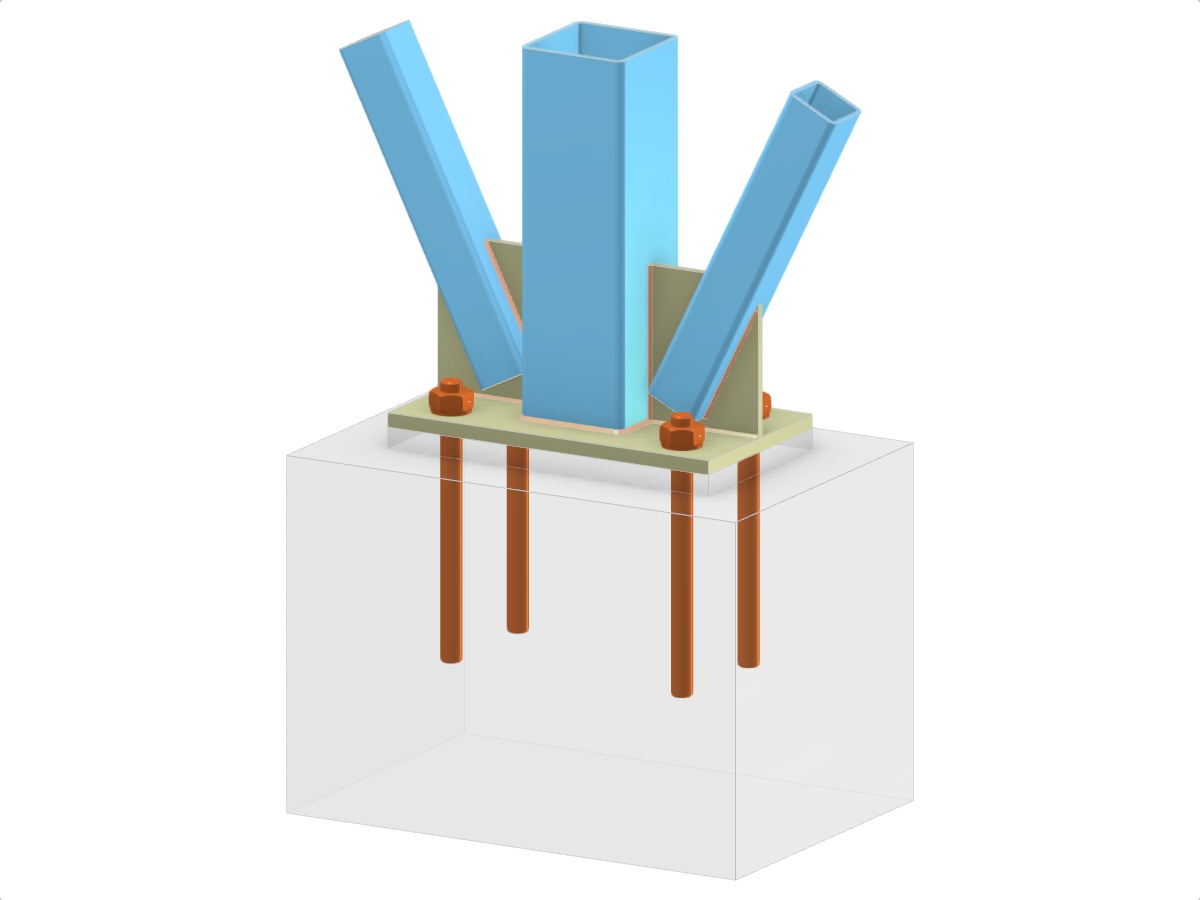

A imagem ilustra uma ligação de aço detalhada para uma base de pilar envolvendo um pilar de secção oca retangular (RHS). Duas diagonais RHS são fixadas utilizando uma chapa de alma contínua. A configuração inclui uma chapa base e apresenta ligações soldadas para as diagonais. Os componentes de ancoragem são visíveis como parte do dimensionamento geral.
Modelo 3D
Especificações
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,054 t |
| Dimensões (métricas) | 1,200 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 3.94 x 3.28 x 0 feet |
