Modelo 005809 | Base de pilar com duas diagonais de contraventamento vertical
Modelo 005809 | Base de pilar com dois diagonais de contraventamento vertical

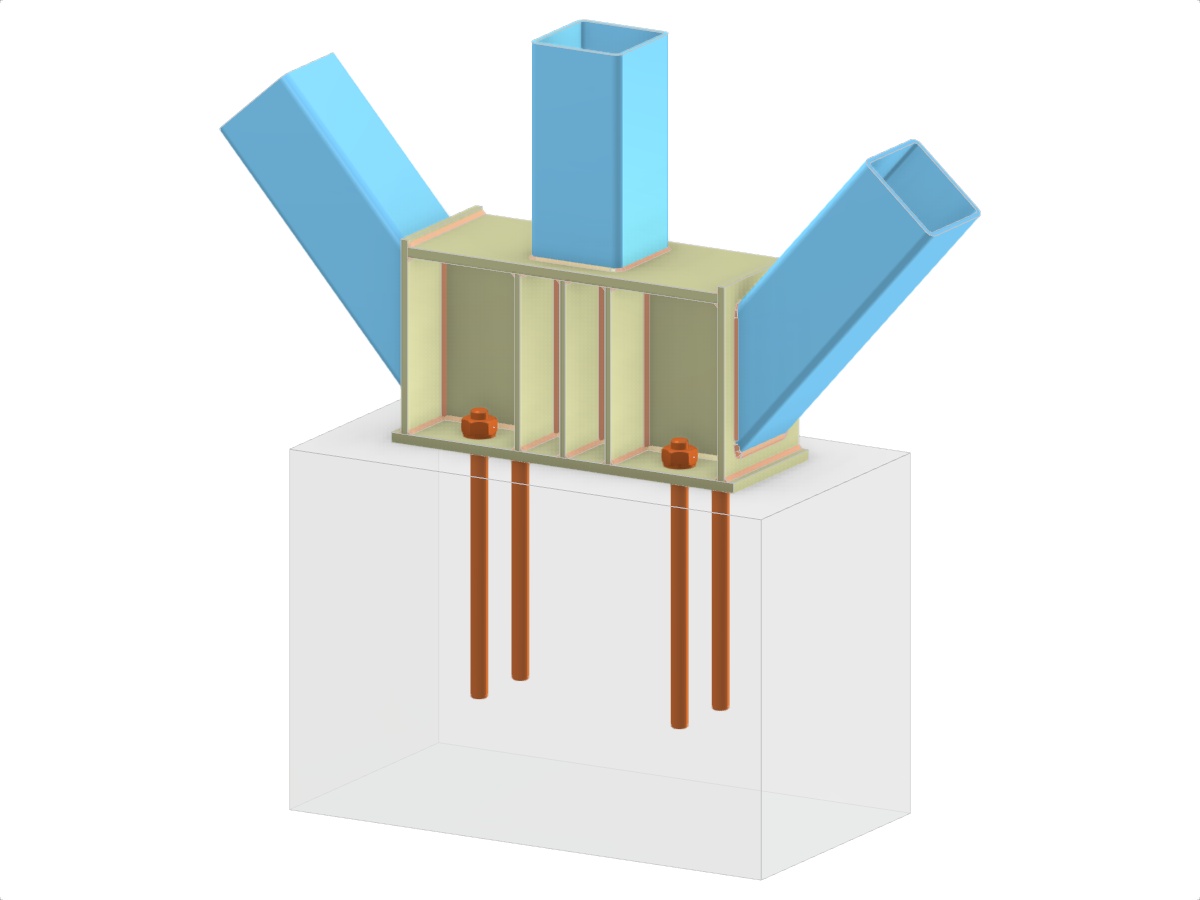

A imagem mostra um detalhamento de uma ligação de base de pilar de aço. Inclui um pilar de secção retangular oca (RHS) com dois diagonais RHS. A ligação é apoiada por uma placa de base com uma secção em T inserida e reforços para estabilidade adicional. Os diagonais são soldados ao pilar principal e todo o conjunto é ancorado de forma segura.
Modelo 3D
Especificações
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,090 t |
| Dimensões (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 3.28 x 0 feet |
