Representação da tensão efetiva de geração de assentamento
Representação de tensões efetivas/de assentamento

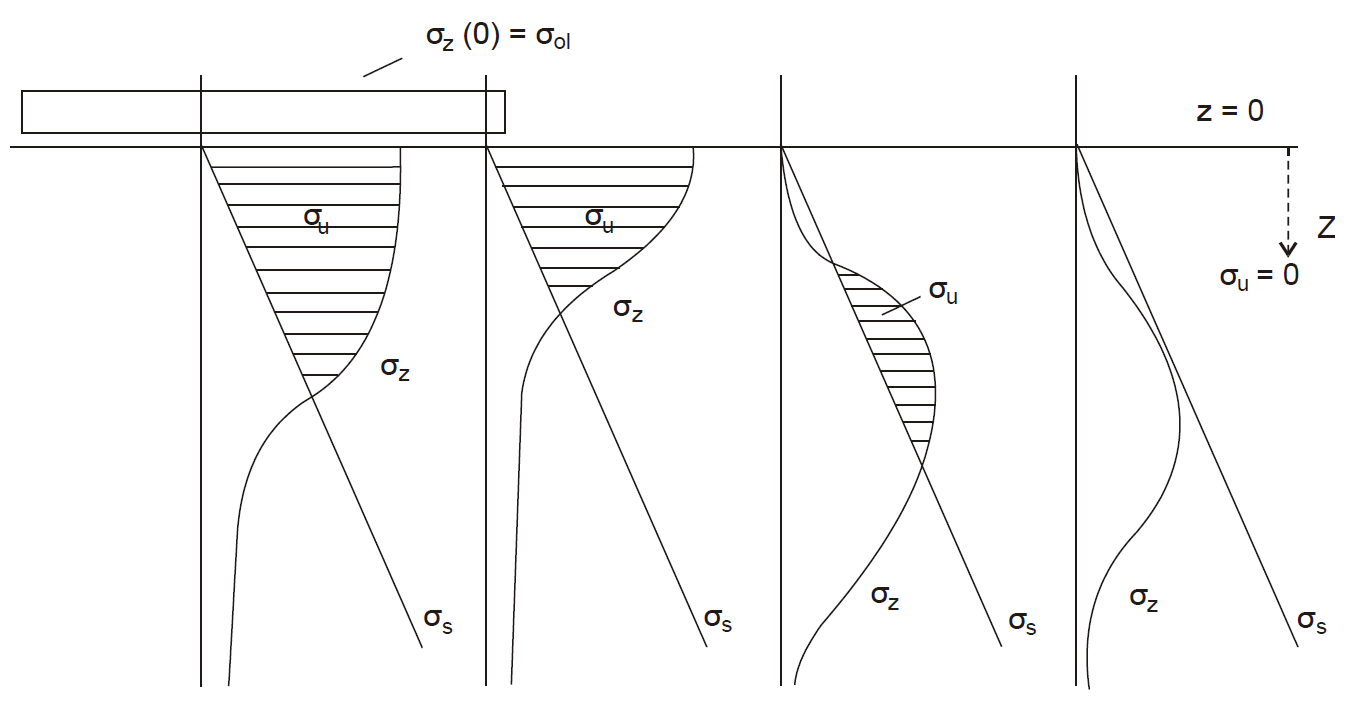

A imagem mostra a representação esquemática da tensão efetiva da assentamento σu em função da profundidade em quatro secções na direção horizontal em relação à fundação. Isto é determinado a partir da tensão de sobrecarga σz, que é reduzida com a tensão inicial fatorizada σs (do peso próprio do solo). (Fonte da imagem: Figura 4.1 "Jiří Buček. Investigação da interação entre estruturas e solos baseada na teoria do semiespaço elástico e modelo de solo conforme as normas. Dissertação. Brno 2009.”)
