Sistema e carregamento
Sistema e carga

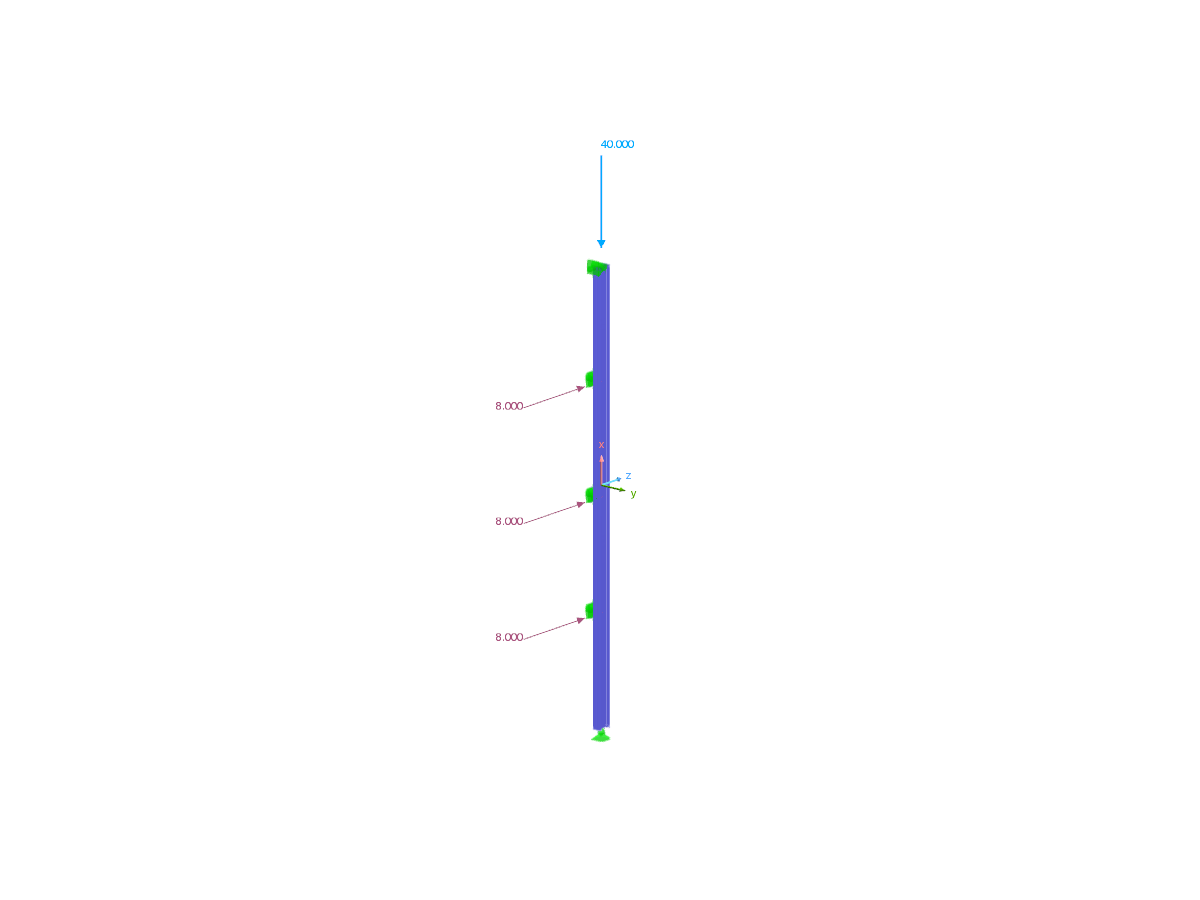

A imagem mostra um pilar de pórtico com carga. O pilar é modelado como uma viga simplesmente apoiada na direção z. Nos pontos de terço da altura do pilar, é suportado lateralmente na direção y. Adicionalmente, a rotação em torno do eixo x é impedida no meio do pilar.
A seção consiste em dois perfis em C dispostos costas com costas e conectados por pares de parafusos na alma. A conexão é projetada de forma a não impedir a encurvadura local em toda a largura da alma.
O pilar está sujeito a uma força axial de compressão e três cargas transversais.
