Representação espacial da estrutura de cobertura da torre da cozinha

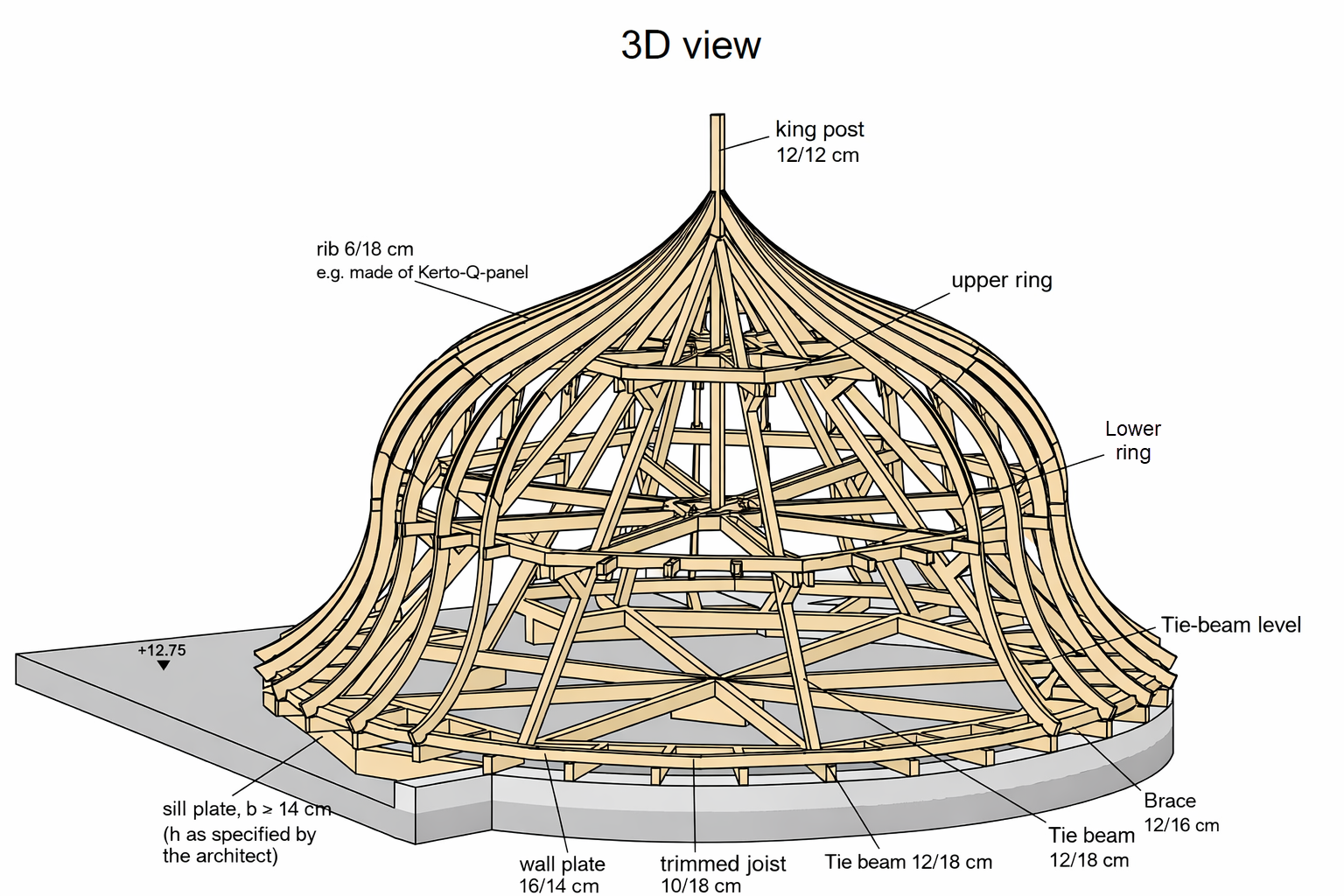

Representação espacial da estrutura da cobertura com foco especial no cálculo e no dimensionamento. ©ALS Adelmann-Landgraf-Schäfer
A imagem mostra a representação espacial detalhada da estrutura de cobertura da torre de cozinha. A estrutura possui uma forma complexa, concebida para estabilidade e estética. A utilização de materiais e técnicas específicas é destacada para garantir a funcionalidade da cobertura. Este componente estrutural é uma parte integrante da arquitetura geral. Fotografia de ©ALS Adelmann-Landgraf-Schäfer.
Utilizado em
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 1201 |
| Número de barras | 1404 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 21 |
| Número de combinações de resultados | 4 |
| Peso total | 3,511 t |
| Dimensões (métricas) | 10,200 x 10,200 x 6,500 m |
| Dimensões (imperiais) | 33.46 x 33.46 x 21.33 feet |
| Versão do programa | 8.39.01 |
