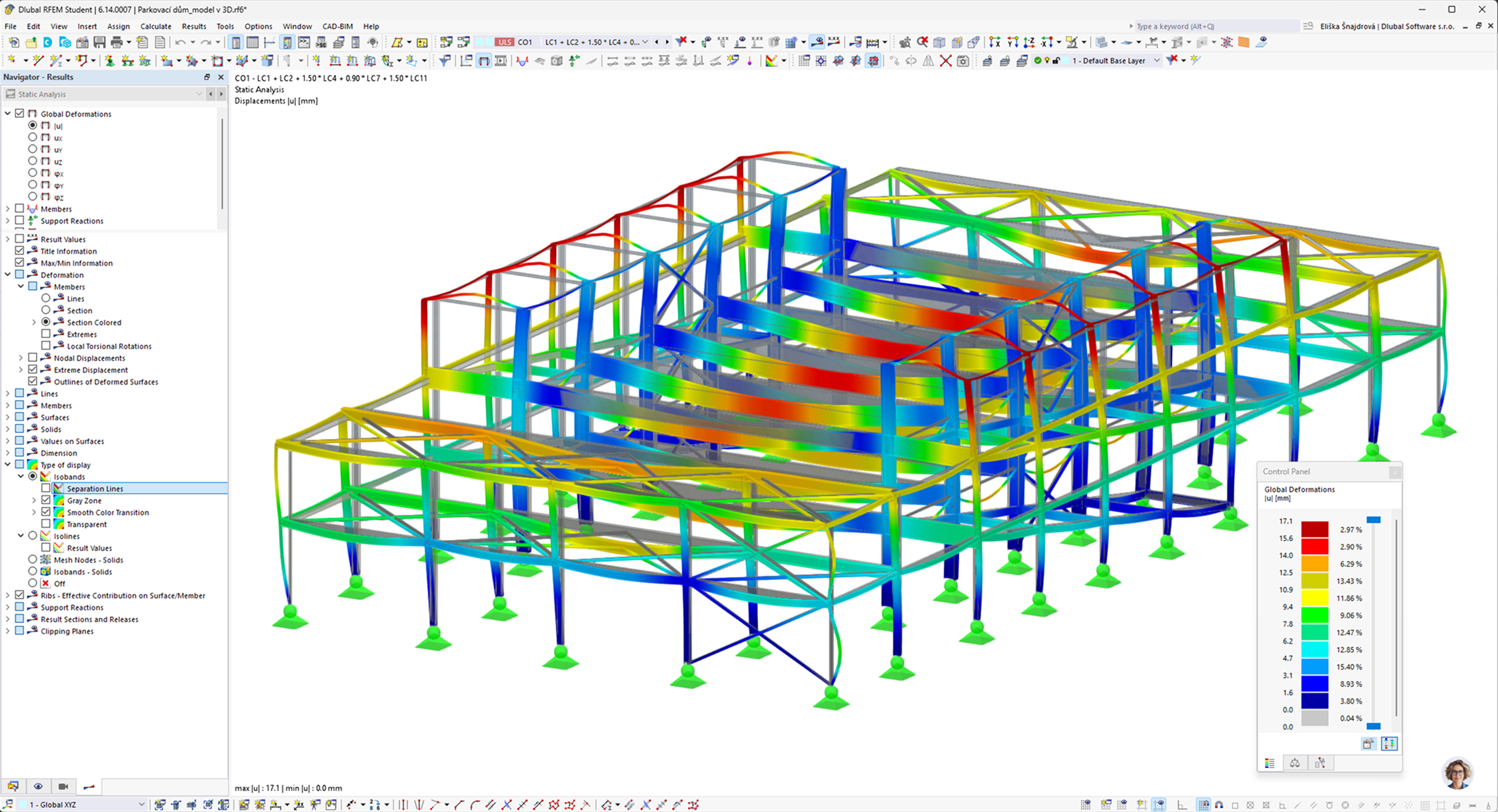

Modelo 3D da estrutura de aço de dois andares do estacionamento da ČVUT em Čelákovice.
Modelo 3D da estrutura de aço de dois andares do estacionamento da ČVUT em Čelákovice.
2026-06-03
063035

Estrutura de aço de estacionamento coberto com detalhes de elementos portantes

Modelo 3D da estrutura de aço de dois andares do estacionamento da ČVUT em Čelákovice.
Modelo de estrutura de aço de um estacionamento coberto representa uma estrutura de dois pisos com sistema de suporte principal composto por pórticos de pilares HEA 500 e vigas soldadas I800/250. O vão das vigas é de 16,5 m com uma ligeira inclinação de duas águas de 1,75 %. O edifício inclui abrigos ligados à estrutura principal e utiliza pilares HEA 220 e vigas horizontais IPE 300 para as paredes de empena. O modelo foi criado por Irina Okilova da ČVUT no âmbito do concurso Dlubal Talent.
