Viga Contínua Inclinada com Articulações na Análise Estrutural

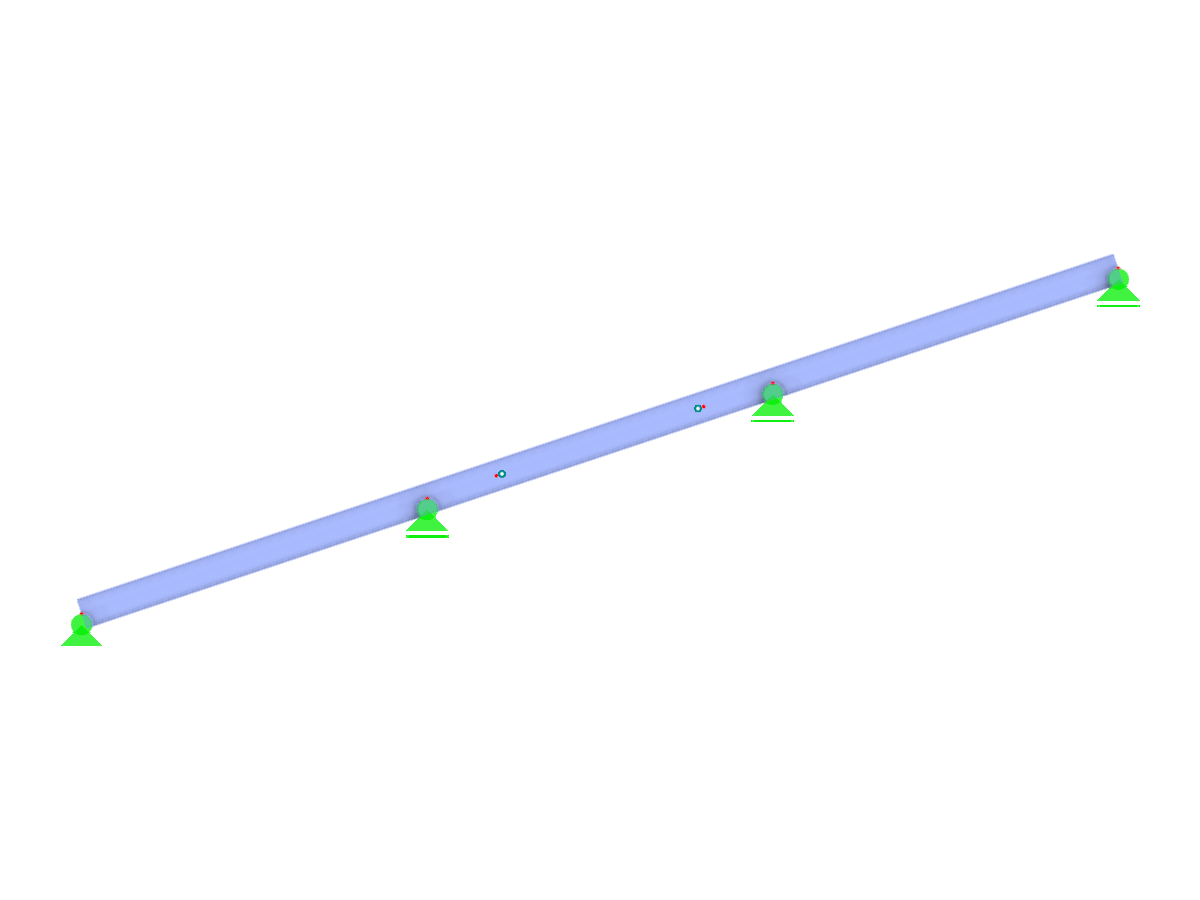

Viga contínua inclinada com rótulas inseridas criando uma configuração de viga Gerber com tramos uniformes numa inclinação.
A imagem mostra um sistema de viga contínua inclinada com rótulas inseridas, conhecido como viga Gerber. O design apresenta tramos regularmente espaçados que incluem rótulas, proporcionando maior flexibilidade estrutural. Esta configuração é um elemento estrutural comum usado para gerir momentos e forças de corte de forma eficaz num contexto de engenharia.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 5 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,119 t |
| Dimensões (métricas) | 6,000 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 19.69 x 6.56 x 0 feet |
