Viga Gerber Inclinada com Articulações

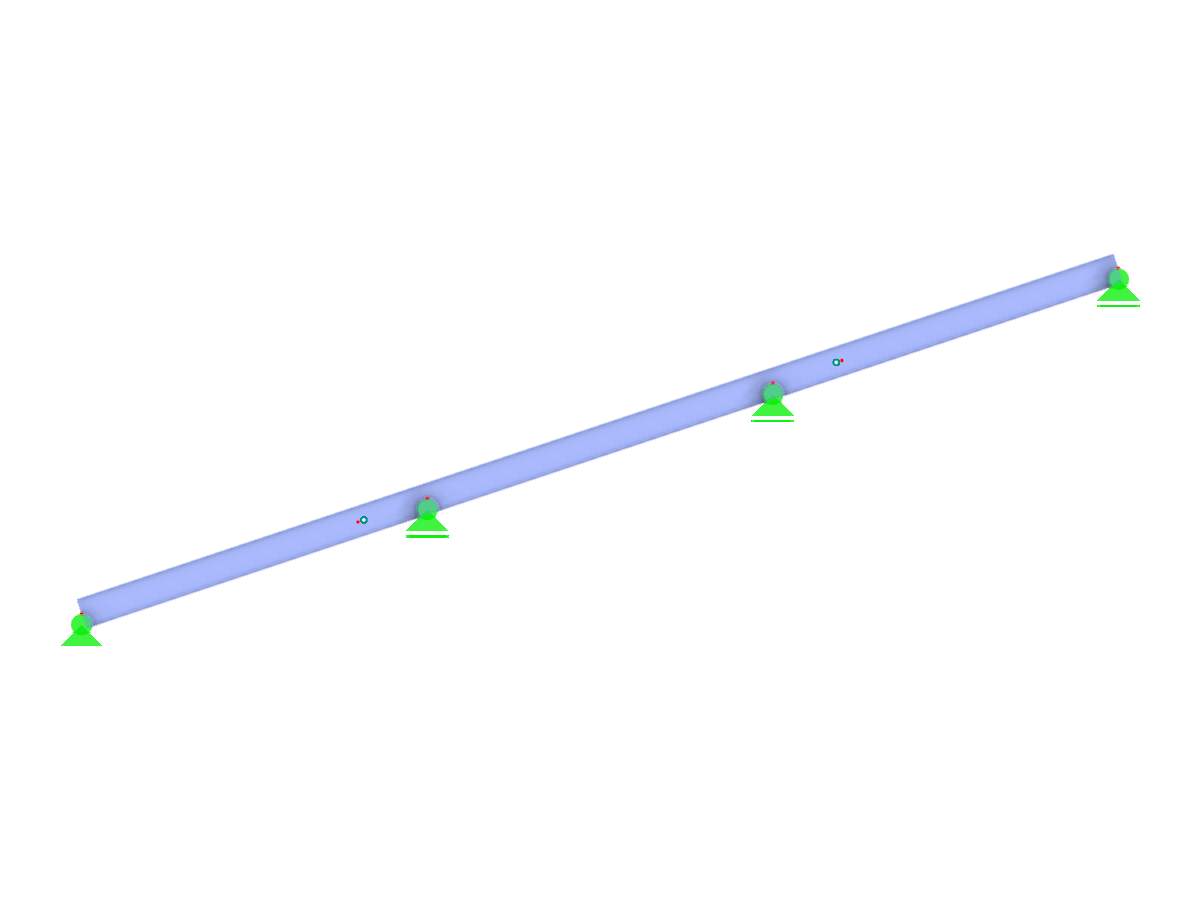

Viga Gerber contínua inclinada com vãos ímpares e rótulas inseridas na Engenharia de estruturas.
A imagem representa uma viga contínua inclinada, comumente conhecida como viga Gerber, apresentando vãos ímpares com articulações estrategicamente posicionadas. Estas articulações permitem a libertação de momentos em locais específicos, facilitando a flexibilidade estrutural e reduzindo os momentos na viga. Este design é frequentemente utilizado na construção de pontes e outras estruturas de grande vão para otimizar a utilização de material e aumentar a eficiência estrutural.
Utilizado em
Modelo 3D
Especificações
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 5 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,119 t |
| Dimensões (métricas) | 6,000 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 19.69 x 6.56 x 0 feet |
