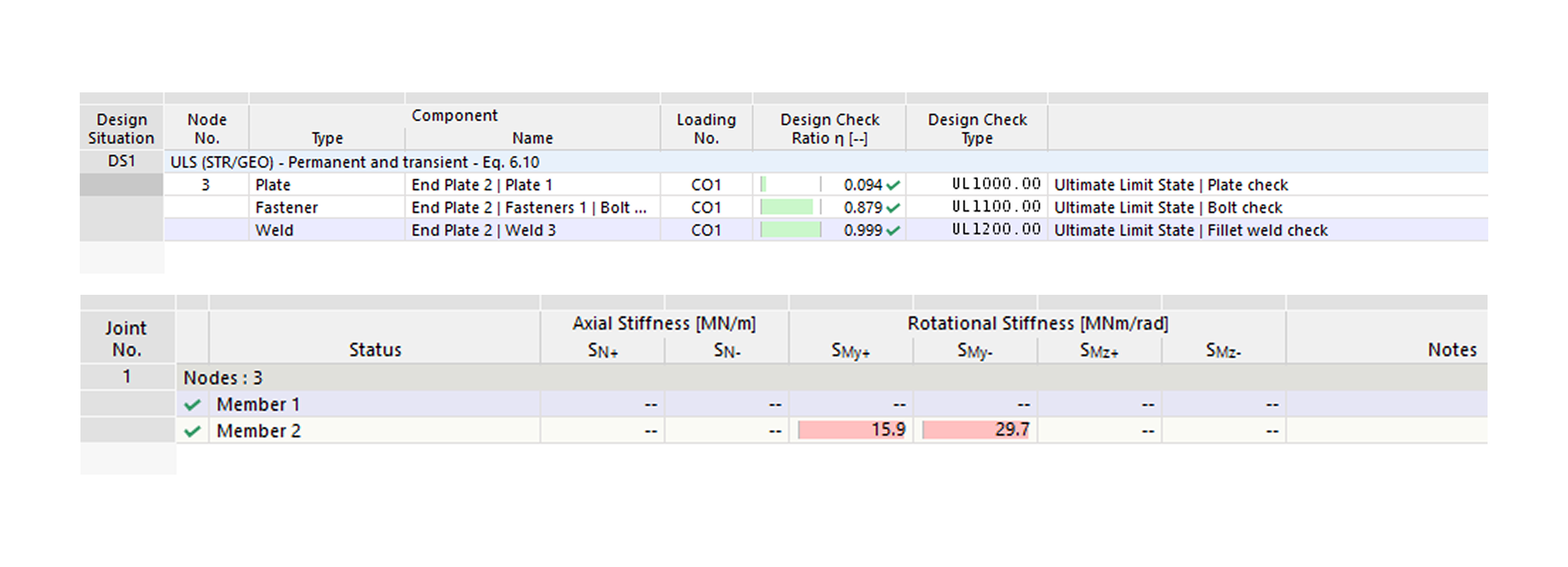

Tabela mostrando rácios de verificação de dimensionamento para chapas, parafusos e soldaduras, juntamente com valores de rigidez rotacional para membros de ligação numa análise estrutural.
Tabela mostrando rácios de verificação de dimensionamento para chapas, parafusos e soldaduras, juntamente com valores de rigidez rotacional para membros de ligação numa análise estrutural.
2026-08-12
064320

Relação de cálculo e rigidez à rotação do modelo FS-4

Tabela mostrando rácios de verificação de dimensionamento para chapas, parafusos e soldaduras, juntamente com valores de rigidez rotacional para membros de ligação numa análise estrutural.
A tabela de resultados apresenta a verificação de dimensionamento para o estado-limite último (ELU) de acordo com a Equação 6.10. Para o Nó 3, os rácios de dimensionamento são 0,094 para a chapa, 0,879 para o parafuso e 0,999 para a soldadura de ângulo.
