Camada para objetos de uma torre de escadas com edifício anexo

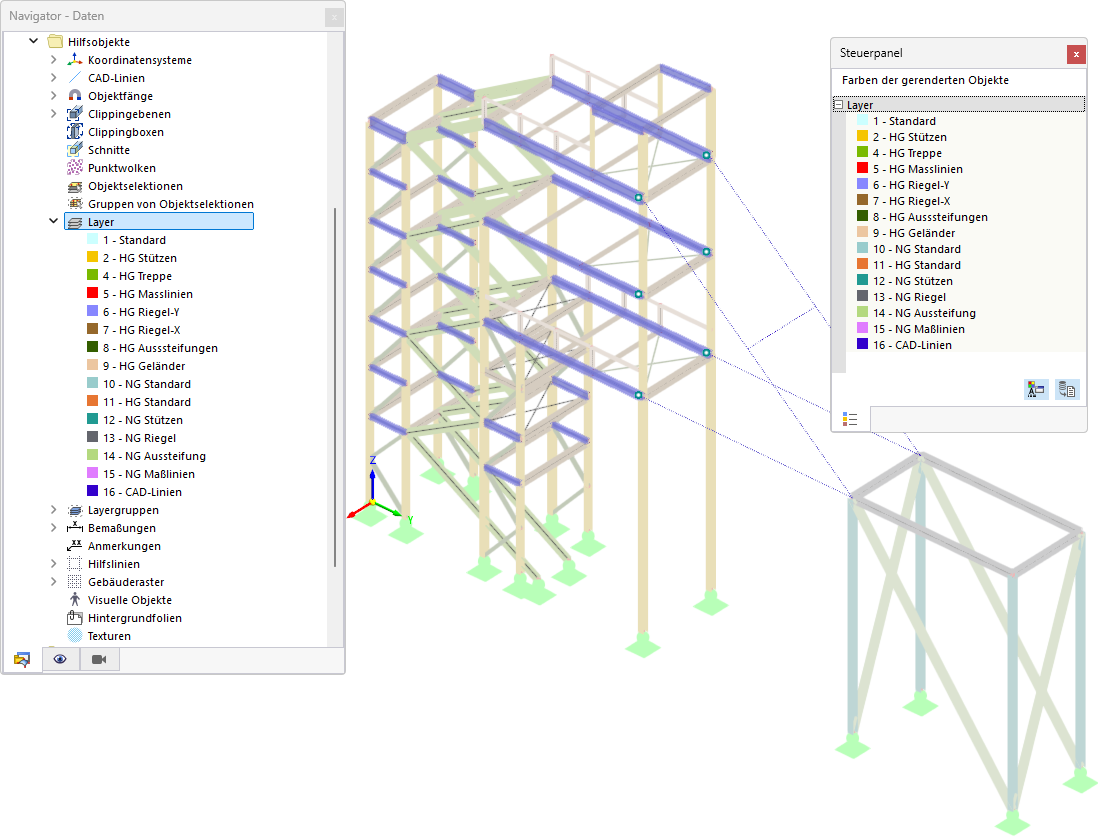

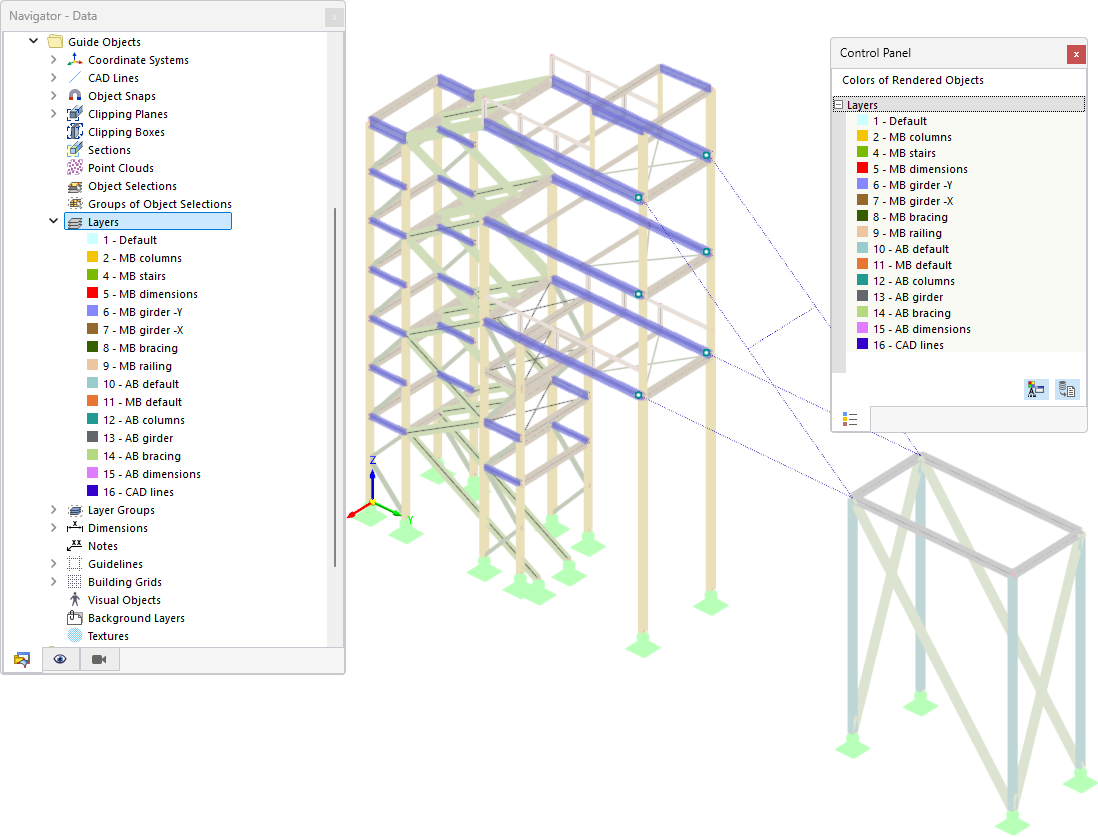

A imagem mostra um modelo estrutural de aço tridimensional de uma torre de escadas de vários pisos com um edifício secundário adjacente. A estrutura está organizada através de um sistema de 16 camadas, que permite uma distinção detalhada entre os componentes estruturais do edifício principal (HG) e do edifício secundário (NG). As camadas incluem, entre outros, pilares, escadas, vigas, linhas de parede, guarda-corpos, contraventamentos e linhas CAD. No Navegador estão listadas todas as camadas disponíveis, enquanto no painel de controlo são exibidas as cores dos objetos renderizados. Uma parte das camadas está oculta, o que permite uma visibilidade seletiva de grupos de componentes estruturais individuais, como os pilares do HG ou as vigas do NG.
