Representação gráfica de resultados da armadura necessária em superfícies

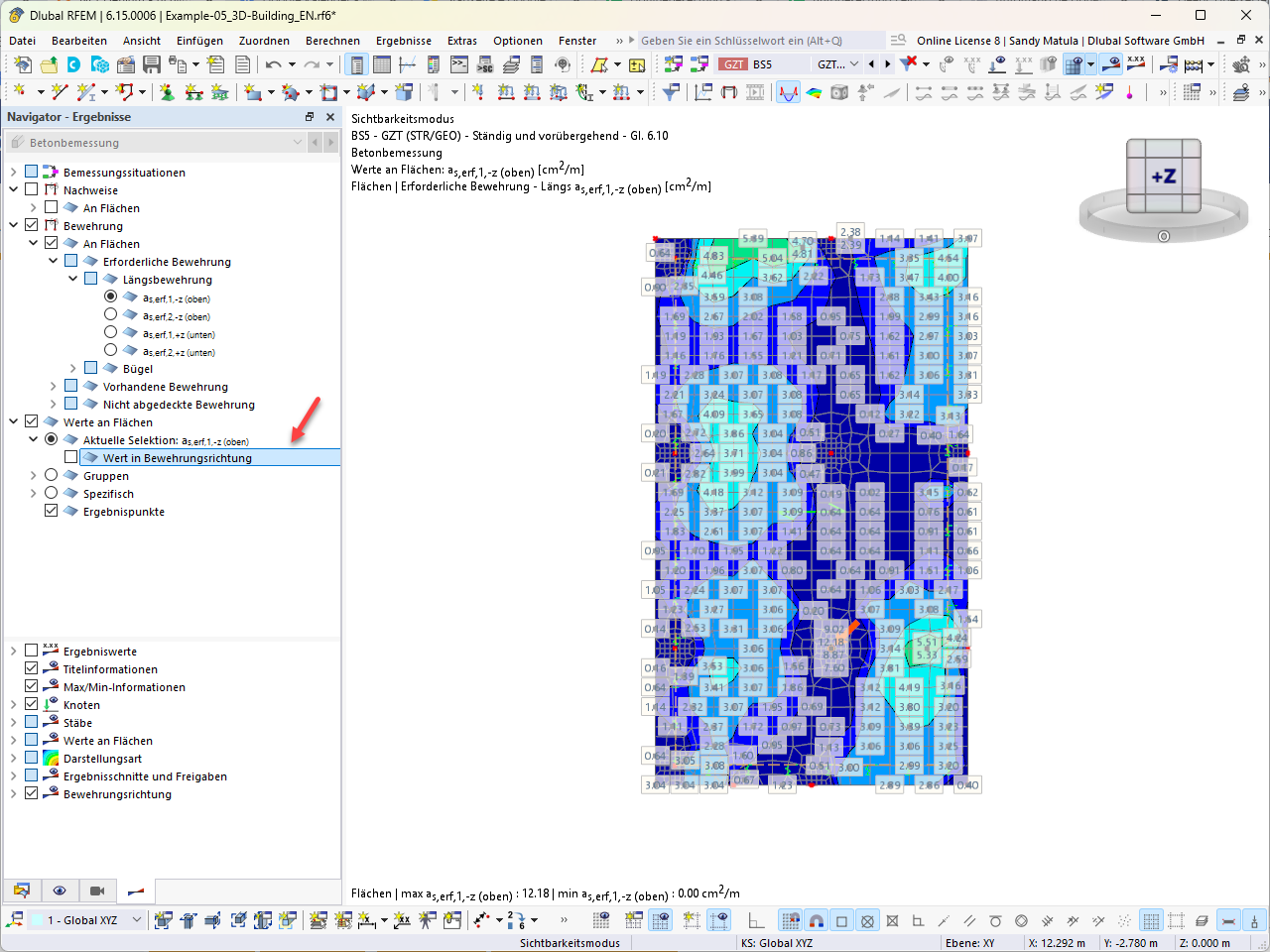

Representação gráfica da armadura longitudinal necessária para elementos de superfície em um software de dimensionamento com escala de cores e valores numéricos.
A representação mostra os resultados gráficos de um dimensionamento de betão para o caso de carga BS5 - GZ1 (STR/GEO) no estado „Permanente e transitória“ de acordo com a Eq. 6.10. O foco está na determinação da armadura necessária em elementos de superfície, sendo apresentados os valores para a avaliação longitudinal as,erf1,z (em cima) em cm²/m. O navegador lista várias opções de avaliação, como armadura longitudinal e existente, bem como estribos; aqui, a opção „Valor na direção da armadura“ está desativada. As isolinhas e os valores numéricos nas superfícies de elementos finitos visualizam a distribuição das quantidades de armadura, sendo indicado um valor máximo de 12,18 cm²/m.
