Modelo RFEM da escola primária em estrutura híbrida

Modelo estrutural 3D de uma escola primária em estrutura híbrida com elementos de laje de madeira, núcleos de betão e paredes de corte representados no software RFEM

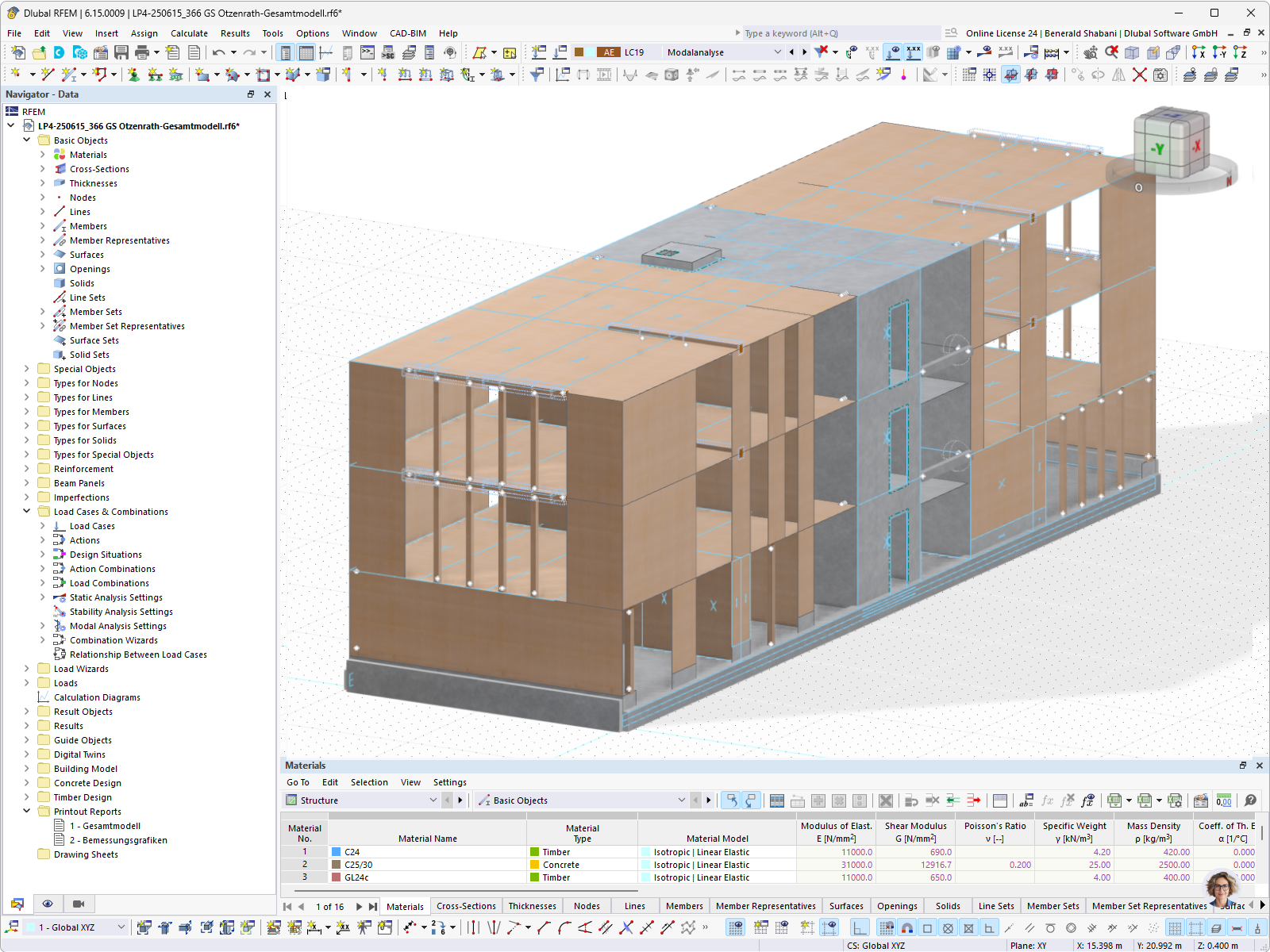

O modelo RFEM mostra a estrutura completa da escola primária de Otzenrath (LP4-250615_366) como um edifício de três andares em estrutura híbrida de madeira e betão. O modelo contém elementos de laje de madeira, paredes de corte vermelhas, componentes em betão moldado no local, bem como um porão de betão como fundação. Na tabela de materiais exibida estão listados os materiais C24, C25/30 e GL24c com os seus modelos de material (isotrópico, linear elástico), bem como os valores característicos como módulo de elasticidade, módulo de corte e coeficiente de Poisson. O navegador estrutura elementos básicos, casos de carga, combinações de ações, bem como parâmetros de análise estrutural e de estabilidade. O caso de carga ativo mostra cargas variáveis Q2. © Baues + Partner
  • Estrutura híbrida
  • Híbrido de madeira e betão
  • RFEM
  • Escola primária
  • Teto de madeira
  • Paredes de corte
  • Betão vazado no local
  • Materiais C24
  • GL24c
  • Modelo de componente
  • Combinações de cargas
  • Análise estrutural
Utilizado em
  • Ampliação da escola primária de Otzenrath em estrutura híbrida
Modelo 3D
Não é possível fazer download Projeto de cliente/só para visualização
Mais sobre modelo 3D
  • Ampliação da escola primária de Otzenrath em estrutura híbrida
Especificações
Número de nós 613
Número de linhas 881
Número de barras 99
Número de superfícies 181
Número de sólidos 0
Número de casos de carga 21
Número de combinações de cargas 1328
Número de combinações de resultados 0
Peso total 767,924 t
Dimensões (métricas) 10,030 x 11,870 x 33,930 m
Dimensões (imperiais) 32.91 x 38.94 x 111.32 feet
