Modelo de material 'Ortotrópico | Dano anisotrópico'
Modelo de material 'Ortotropía | Dano anisotrópico'

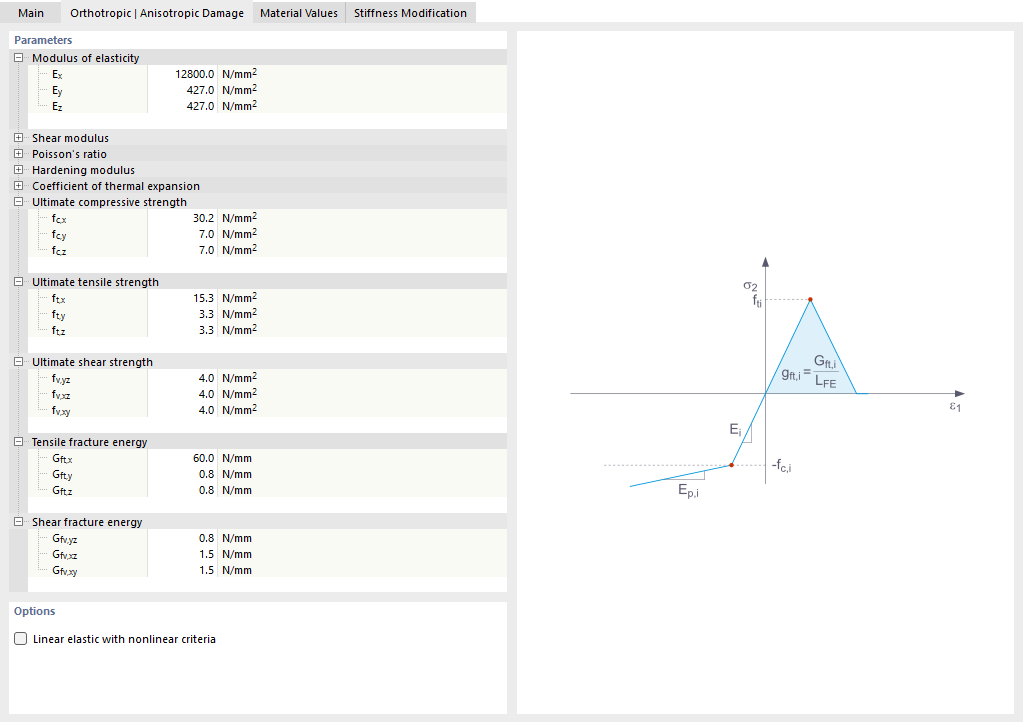

A janela de diálogo do modelo de material „Ortotrópico | Dano anisotrópico" mostra os parâmetros de entrada do material nos separadores Geral, Ortotrópico, Valores do material e Modificação da rigidez. Definidos são o módulo de elasticidade com Ex = 12800 N/mm², bem como Ey e Ez = 427 N/mm², os módulos de corte Gyz = 80 N/mm², Gxz = 800 N/mm² e Gxy = 800 N/mm², bem como os coeficientes de Poisson νyz, νxz e νxy com 0,000 cada. Além disso, são indicadas as resistências limites à compressão (fcx = 30,200 N/mm², fcy e fcz = 7,000 N/mm²) e as resistências limites à tração (ftx = 15,300 N/mm², fty e ftz = 0,830 N/mm²); os módulos de encruamento Ep estão definidos como 0 N/mm². A representação gráfica mostra o diagrama tensão-deformação correspondente com ascensão linear-elástica até a resistência limite à tração ft,i, seguida pelo ramo de amolecimento com a energia de ruptura GF,i = gft,i · LFE, bem como os módulos de encruamento Ei e Ep,i na área de impressão até a resistência limite à compressão fc,i. Através da opção „Linear elástico com critérios não lineares", o comportamento do material pode ser controlado adicionalmente.
