2024-05-30
026987
  • Аддон Concrete Design для RFEM 6
  • Аддон Расчёт железобетонных конструкций для RSTAB 9
  • Бетонные конструкции

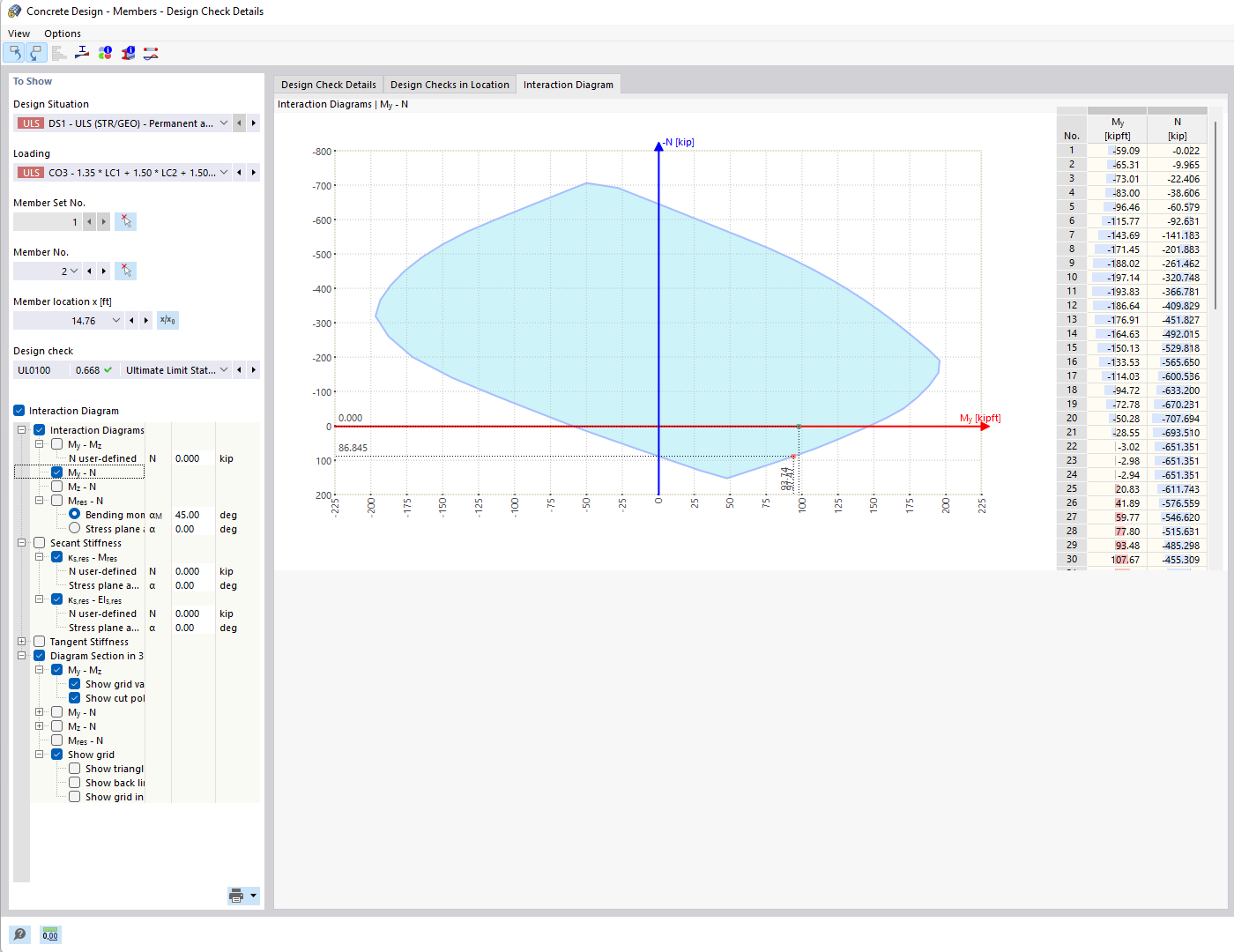

Диаграмма взаимодействия момент-нормальная сила

Изображение диаграммы взаимодействия момента и продольной силы для анализа несущей способности железобетонных сечений

Изображение показывает диаграмму взаимодействия моменты-нормальные силы, которая графически отображает взаимосвязь между изгибающими моментами и нормальными силами в железобетонных сечениях. Это позволяет анализировать несущую способность сечения с помощью графического вывода, поддерживаемого динамически связанными таблицами, которые представляют точки предельной несущей способности. Диаграмму можно построить с осями сечений или индивидуальным вектором момента, чтобы создать диаграмму Mres-N. Дополнительные 3D-изображения позволяют проводить расширенный анализ значений разрезов.
  • Диаграмма взаимодействия момента и нормальной силы
  • Анализ железобетонных сечений
  • Определение несущей способности
  • Конструктивные диаграммы
  • Анализ нагрузок на здание
  • Армированный бетон
  • Бетон
  • Расчёт
Используется в
  • Расчёт железобетонных конструкций | Схема моментно-осевого силового взаимодействия железобетонных сечений
Поделиться
2025-03-24
026988
  • Аддон Concrete Design для RFEM 6
  • Аддон Расчёт железобетонных конструкций для RSTAB 9
  • Бетонные конструкции

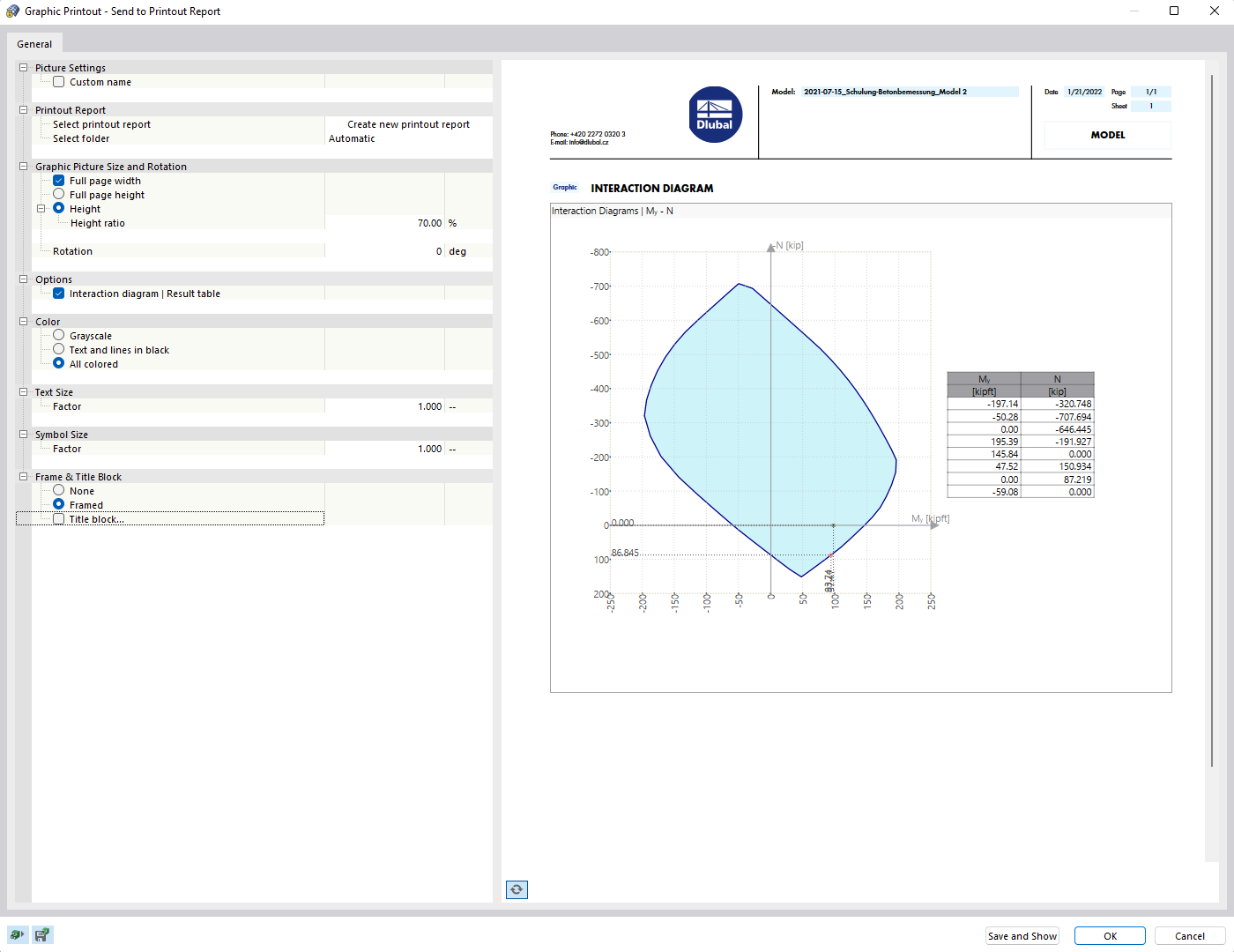

Печать диаграммы взаимодействия в протокол результатов
Диаграмма взаимодействия рабочего чертежа в протоколе результатов

Изображение показывает диаграмму взаимодействия, встроенную в протокол результатов. Оно иллюстрирует способы представления статических и динамических расчётов в строительстве. Такая диаграмма имеет решающее значение для визуализации предельных нагрузок в строительной статистике. Пример показывает подробную документацию и анализ сложных конструкций.
  • Анализ строительных чертежей
  • Программное обеспечение для инженерного проектирования
  • Протокол результатов
  • Железобетон
  • Бетон
  • Расчёт
Поделиться
2025-03-24
026989
  • Аддон Concrete Design для RFEM 6
  • Аддон Расчёт железобетонных конструкций для RSTAB 9
  • Бетонные конструкции

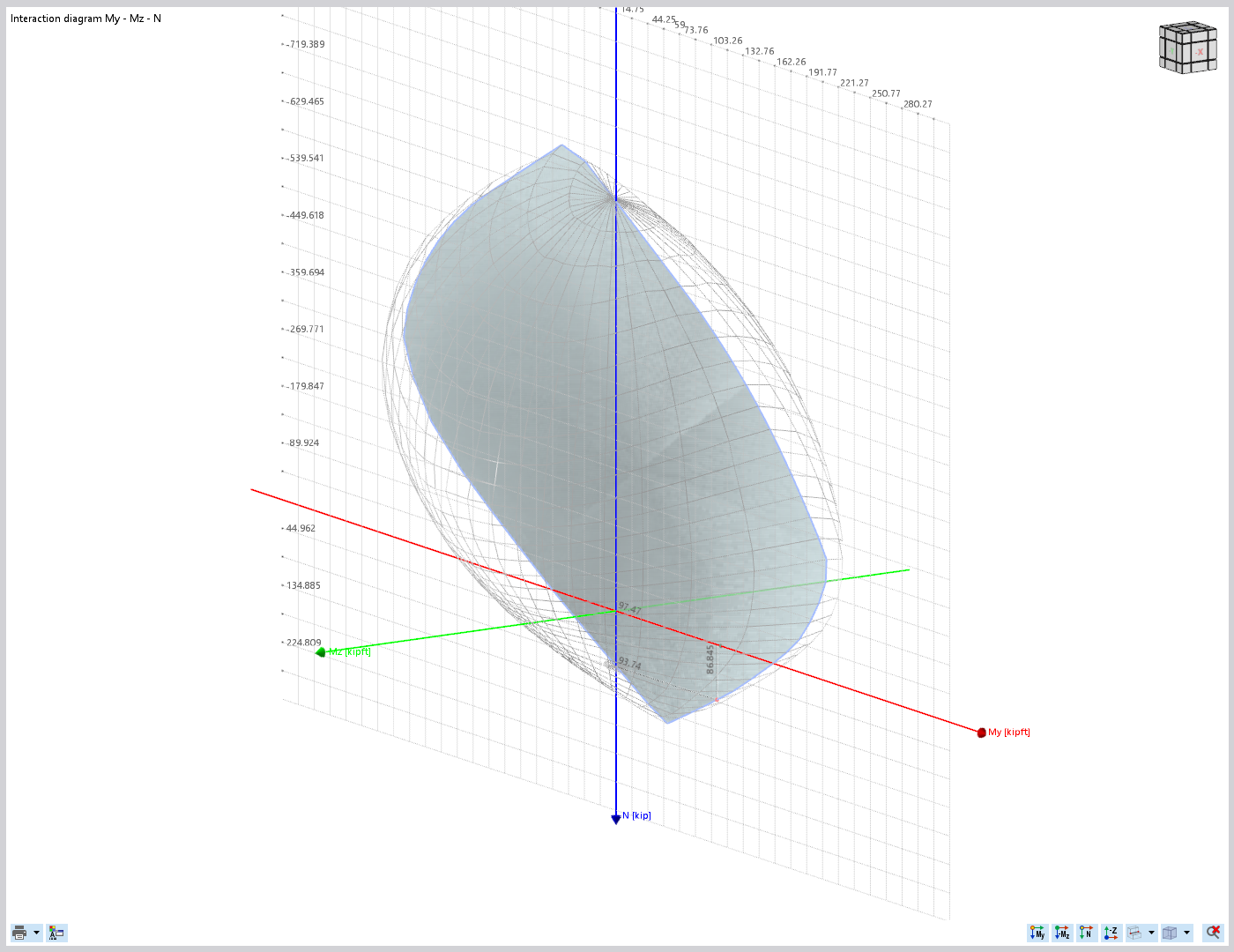

Плоскость среза для диаграммы My-N в диаграмме взаимодействия My-Mz-N
Диаграмма My-N показывает взаимодействие моментов и осевой силы в модели сооружения.

Диаграмма My-N в интерционной диаграмме My-Mz-N показывает связь между изгибающими моментами и продольной силой. Такие диаграммы используются для расчёта несущей способности конструкций. Визуализация позволяет понять пределы производительности при различных комбинациях нагрузок.
  • Диаграмма взаимодействия
  • Диаграмма ВМ-Н
  • Момент и осевая сила
  • Расчётная модель
  • Расчёт конструкции
  • Железобетон
  • Бетон
  • Расчёт
