2024-05-30
027046

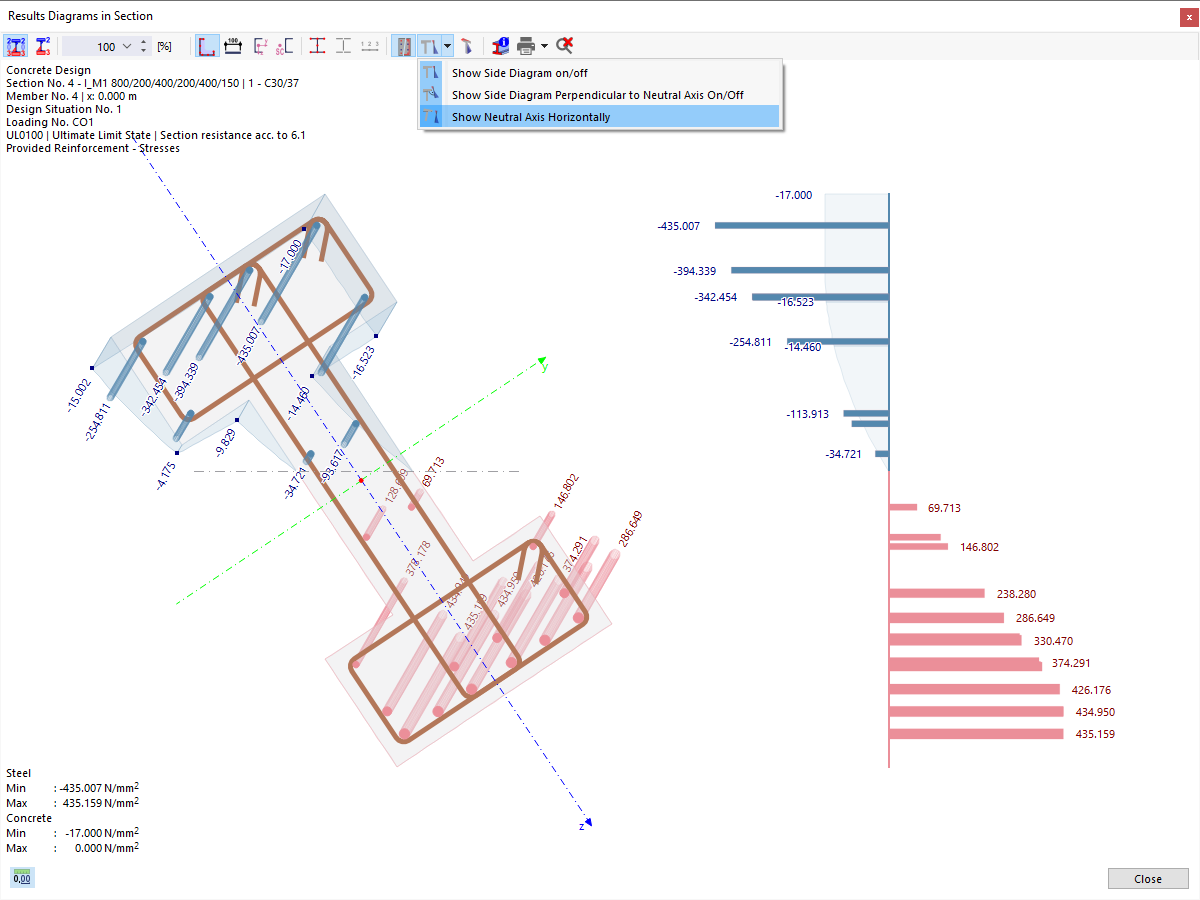

Существующие напряжения под воздействием нагрузи
Графическое изображение распределения напряжений и деформаций в бетонном сечении, включая арматуру и воздействие нагрузки.
Изображение показывает графическое изображение напряжений и деформаций сечений в бетонном конструктивном элементе. Оно иллюстрирует существующие напряжения и деформации бетонного сечения и продольной арматуры при воздействии нагрузки. Напряжения видны как в 3D-изображении напряжений, так и на 2D-графике. Это изображение поддерживает анализ в дереве результатов расчёта, позволяя оценивать конструктивные эффекты под предельными разрезывающими усилиями.
2025-03-24
027048

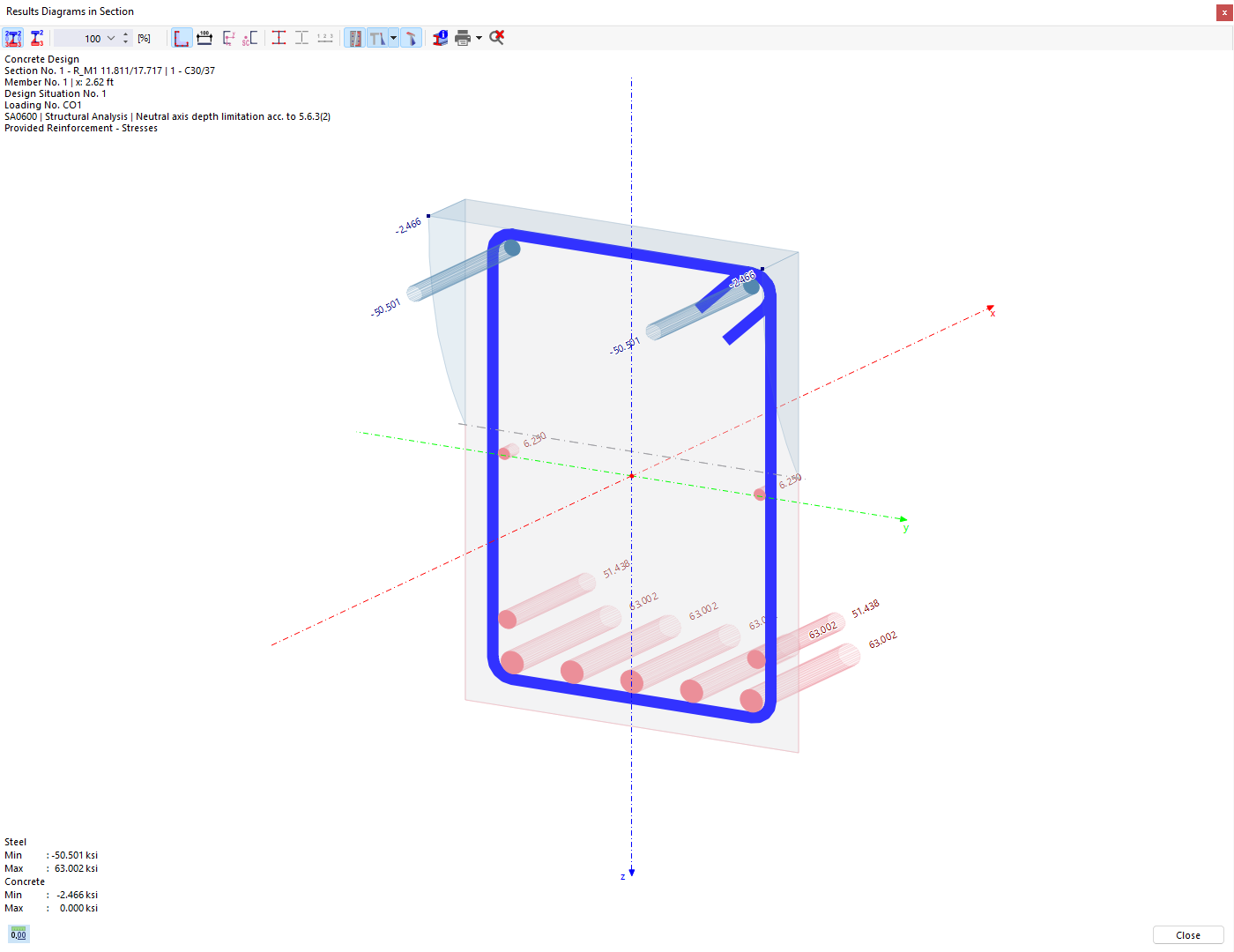

Напряжения в арматурных стержнях и бетонном сечении
Визуализация напряжений и деформаций в бетонных сечениях под воздействием нагрузок
На изображении показано графическое представление напряжений и деформаций в сечении железобетонной конструкции, а также в арматурных стержнях. Напряжения иллюстрируются либо в 3D-виде, либо в 2D-графике. Напряжения и деформации показаны с продольной арматурой при различных нагрузках. Изображение адаптируется к параметрам, выбранным в дереве результатов, в разделе информации о расчёте.
2025-03-24
027049

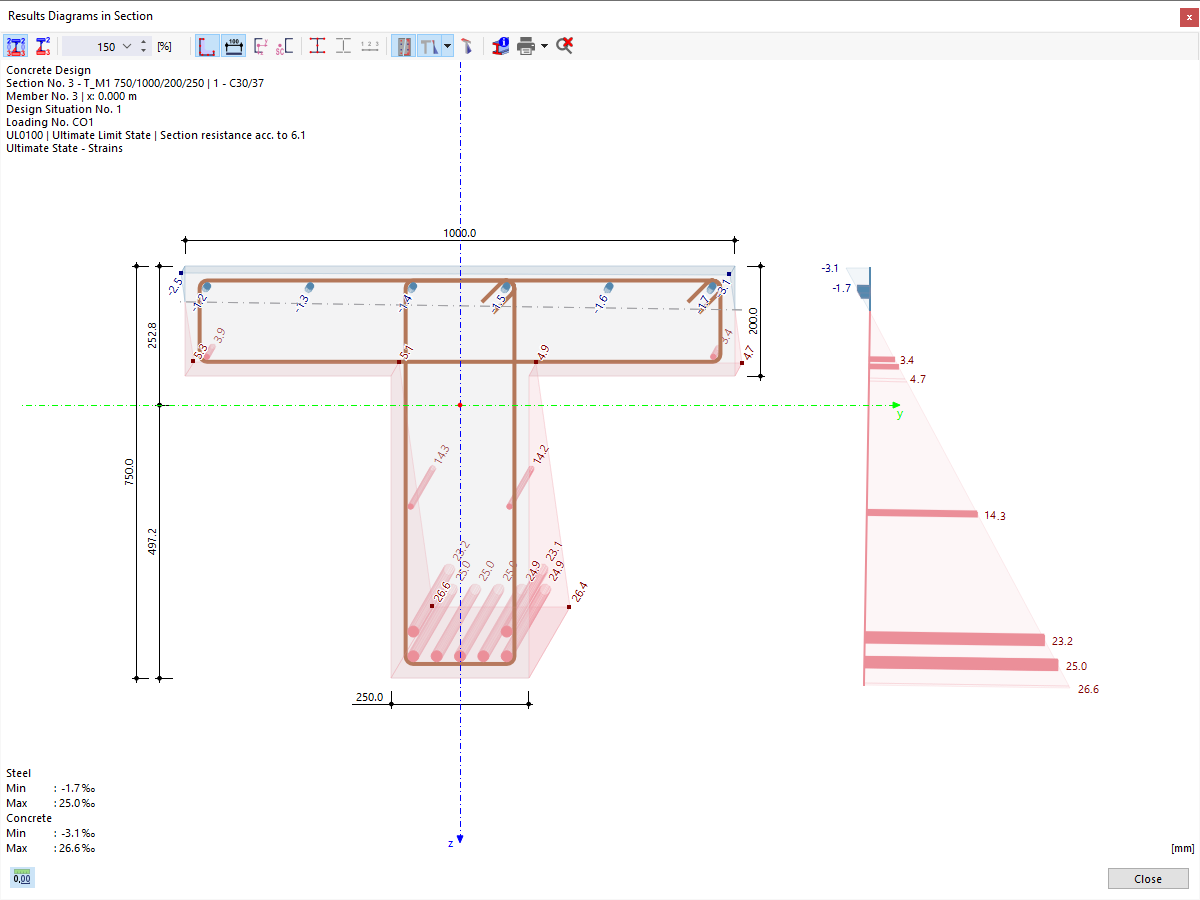

Деформации при предельных нагрузках
Графический вывод результатов анализа напряжений и деформаций в бетонных сечениях и армировании под нагрузками
Изображение показывает подробный графический вывод напряжений в сечении бетона при предельных усилиях. Показано распределение напряжений и деформаций в бетонном сечении, а также в продольной арматуре. Визуализация включает как 3D-изображения напряжений, так и 2D-графики для подробного анализа. Такие графические результаты служат для оценки напряжений и деформаций при различных состояниях нагрузки.
2025-03-24
027050

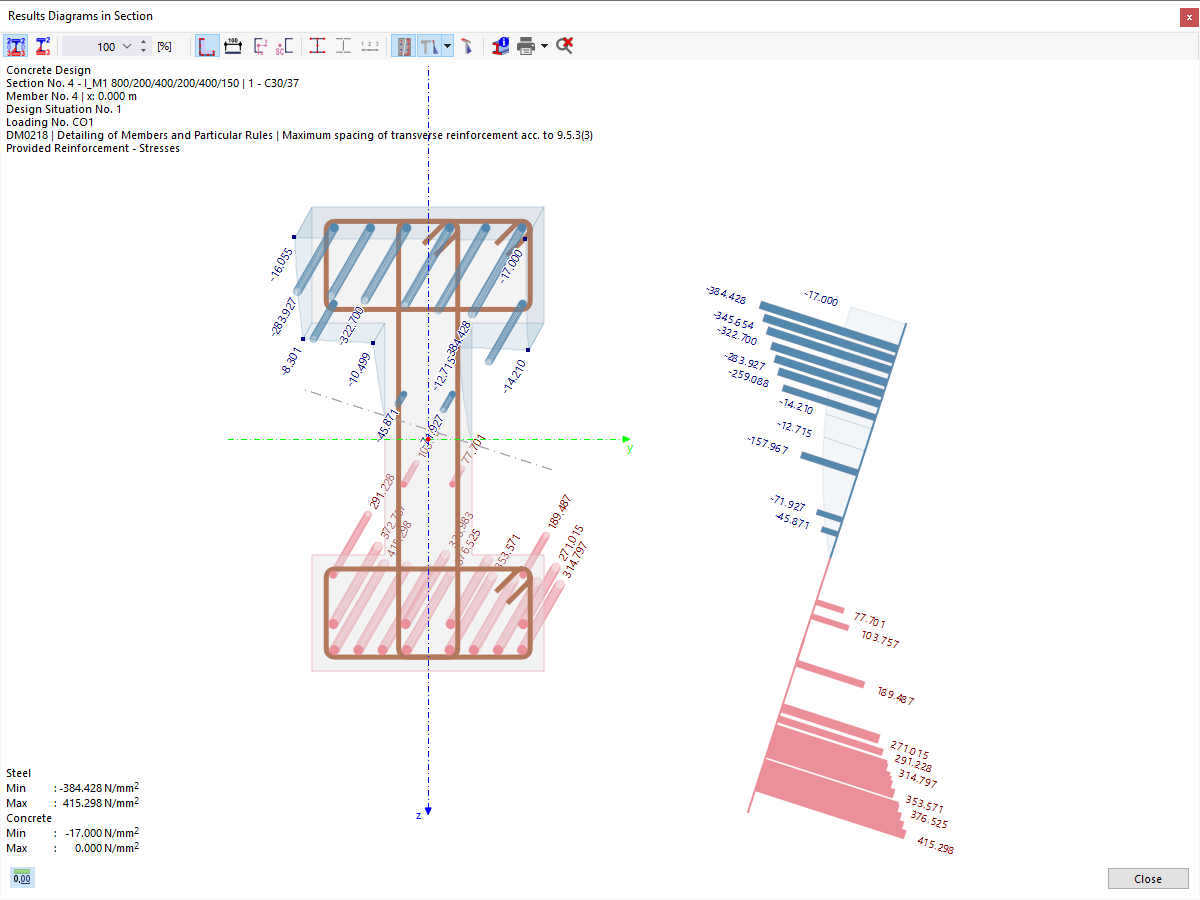

Деформации в арматурных стержнях и бетонном сечении при воздействии нагрузки
3D-изображение напряжений в сечении при армировании бетона под нагрузкой
Изображение показывает распределение напряжений и деформаций в бетонном сечении и арматурных стержнях под воздействием нагрузок. Доступен как 3D-вид напряжений, так и 2D-изображение для визуальной оценки результатов. Рспределение напрядёнмй в арматурных стержнях является важным аспектом для обеспечения несущей способности конструкции. Графическое изображение позволяет проводить всесторонний анализ структурных напряжений.
