Цилиндрический свод с радиальными ребрами жесткости Анализ
Цилиндрическая сводчатая конструкция, имеющая полуцилиндрическую форму и радиальную конструкцию ребер жесткости с заданными размерами.

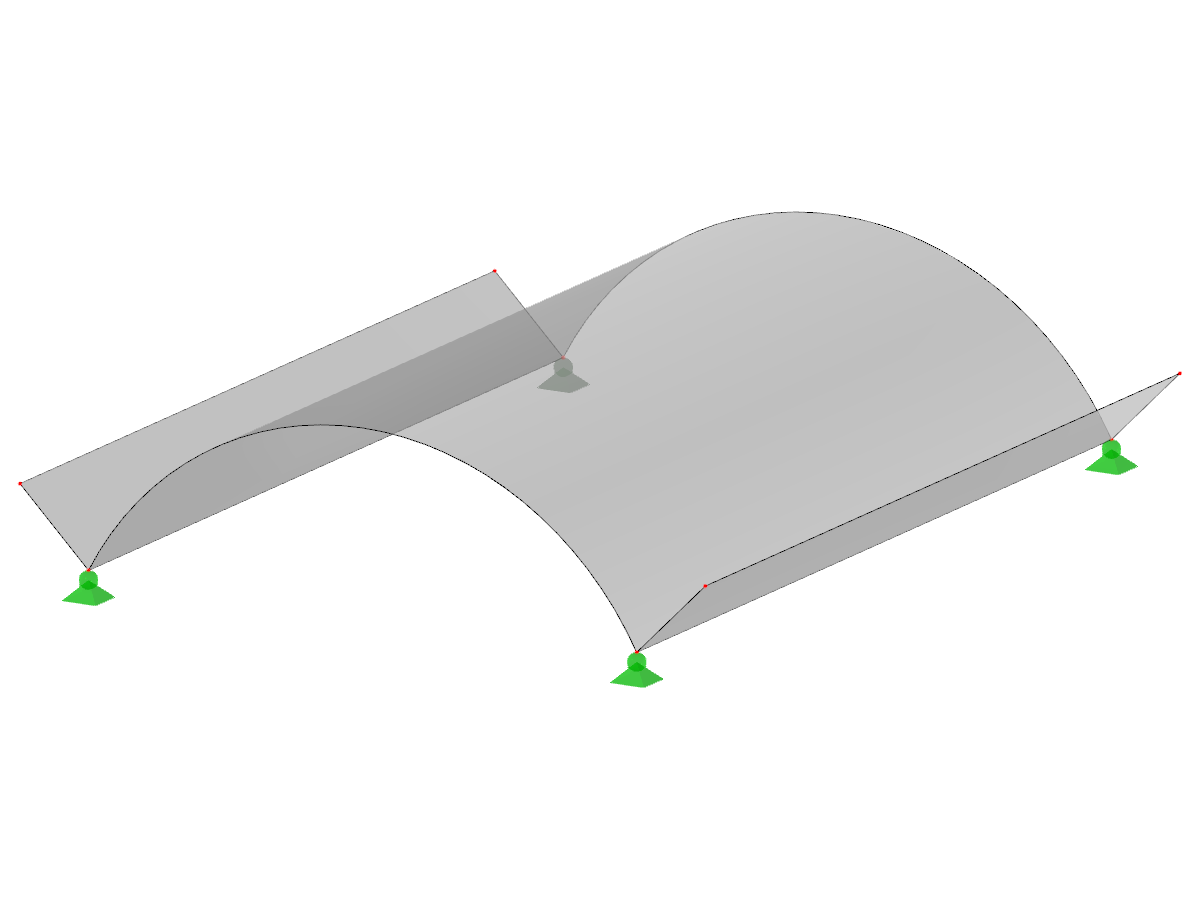

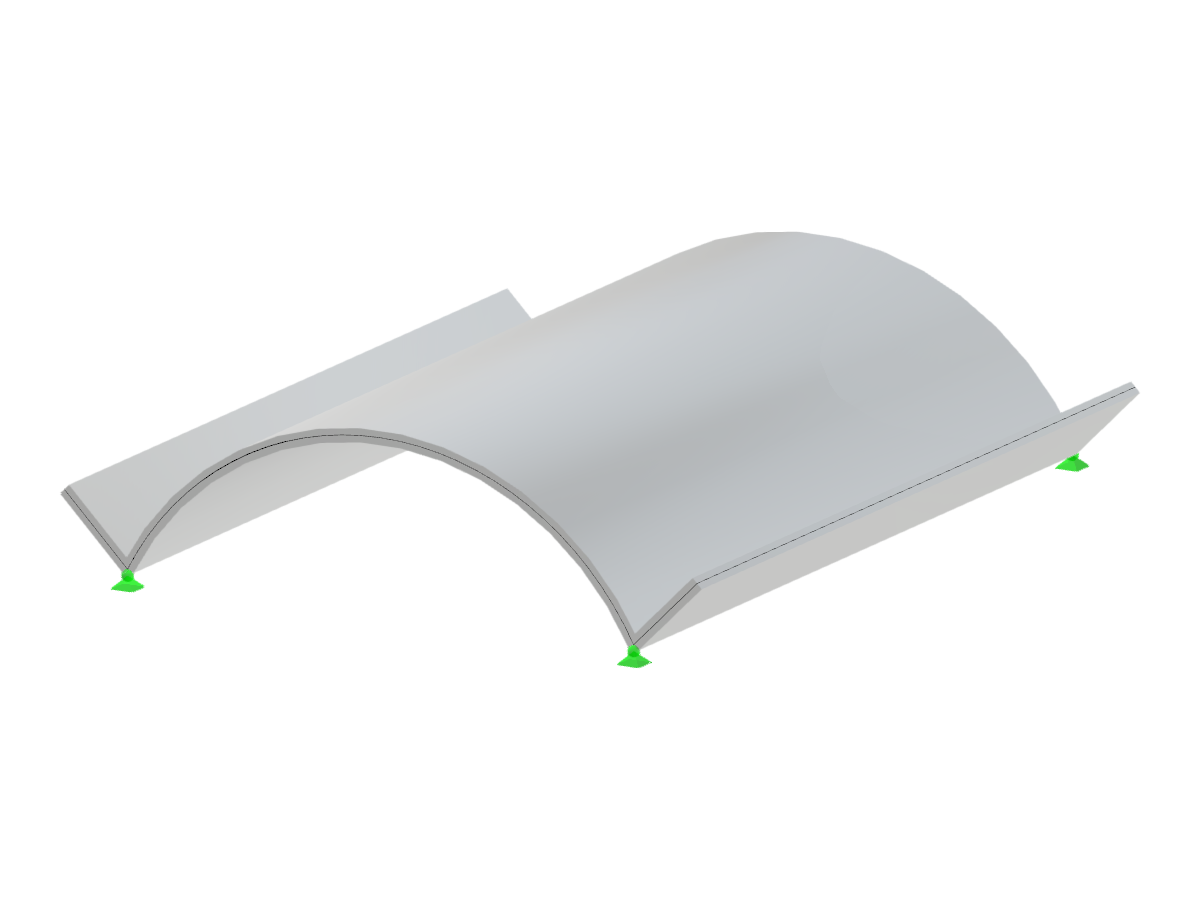

На изображении показана конструкция цилиндрического свода, характеризующаяся полуцилиндрической формой и радиальными элементами жёсткости. Геометрические параметры детализированы в терминах высоты и радиуса. Элементы жёсткости заданы длиной, вертикальной проекцией и проекцией в плане. Расчёт демонстрирует технические конструктивные аспекты, актуальные для инженерных целей.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 10 |
| Количество стержней | 0 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 9,471 t |
| Размеры (метрические) | 5,000 x 1,200 x 6,000 m |
| Размеры (имперские) | 16.4 x 3.94 x 19.69 feet |
