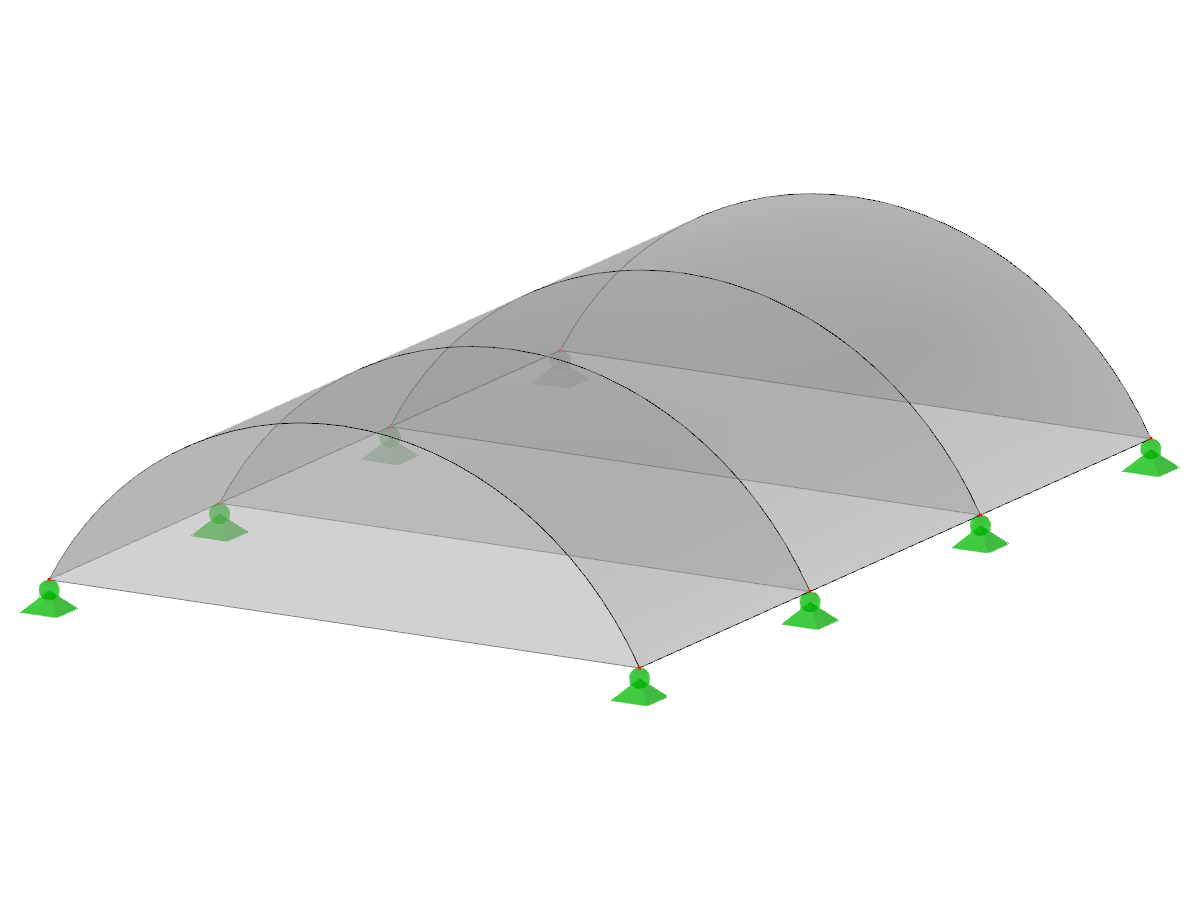

Цилиндрический свод с анализом диафрагмы

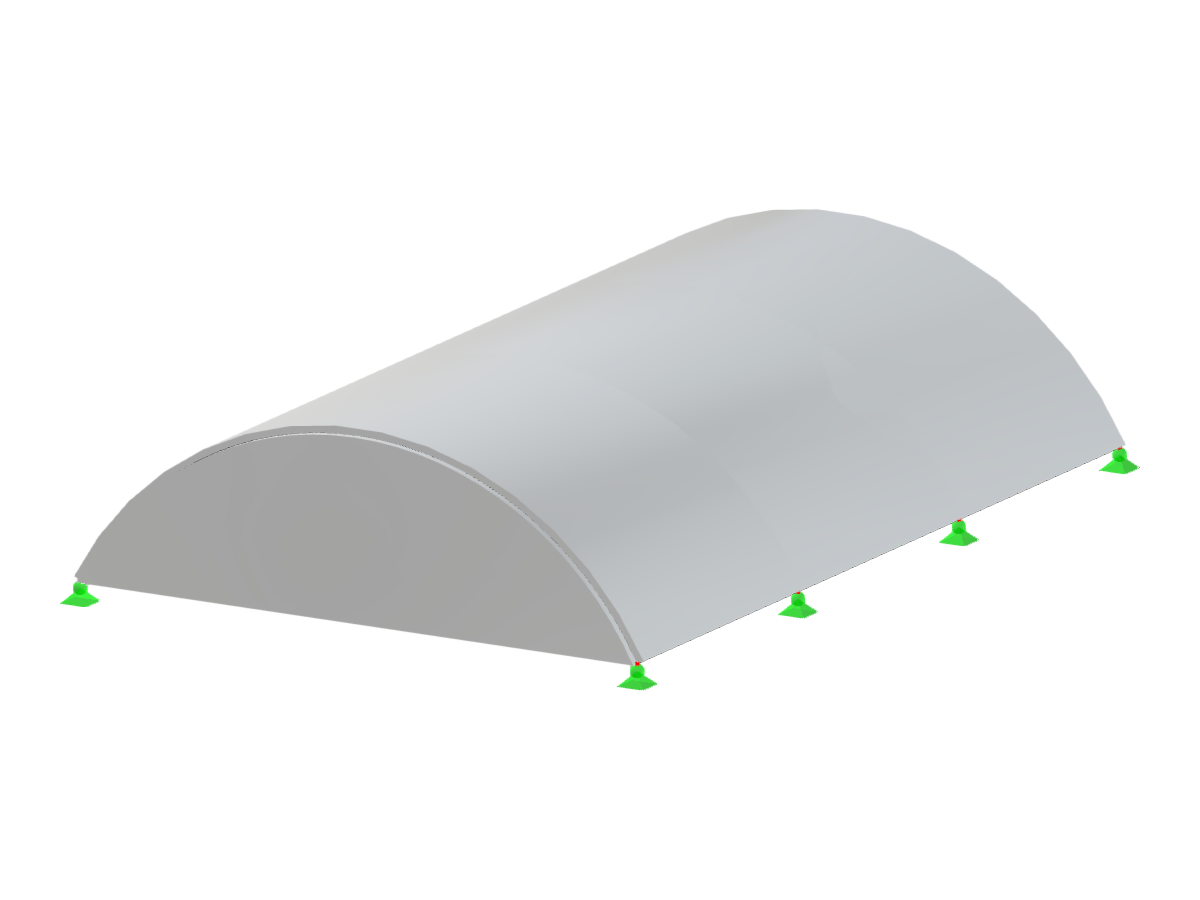

Расчет конструкции цилиндрического свода с диафрагмой с использованием геометрии «высота-радиус».
Анализируется конструкция бочарного свода полуцилиндрической формы, характеризуемая геометрией высоты и радиуса. Конструкция включает элементы диафрагмы для повышения устойчивости. Этот тип свода обычно применяется в большепролетных архитектурных сооружениях. Его проектирование связано со сложной динамикой распределения нагрузок.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 14 |
| Количество стержней | 0 |
| Количество поверхностей | 7 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 10,769 t |
| Размеры (метрические) | 4,000 x 1,200 x 6,000 m |
| Размеры (имперские) | 13.12 x 3.94 x 19.69 feet |
