Консольная балка с двутавровым профилем

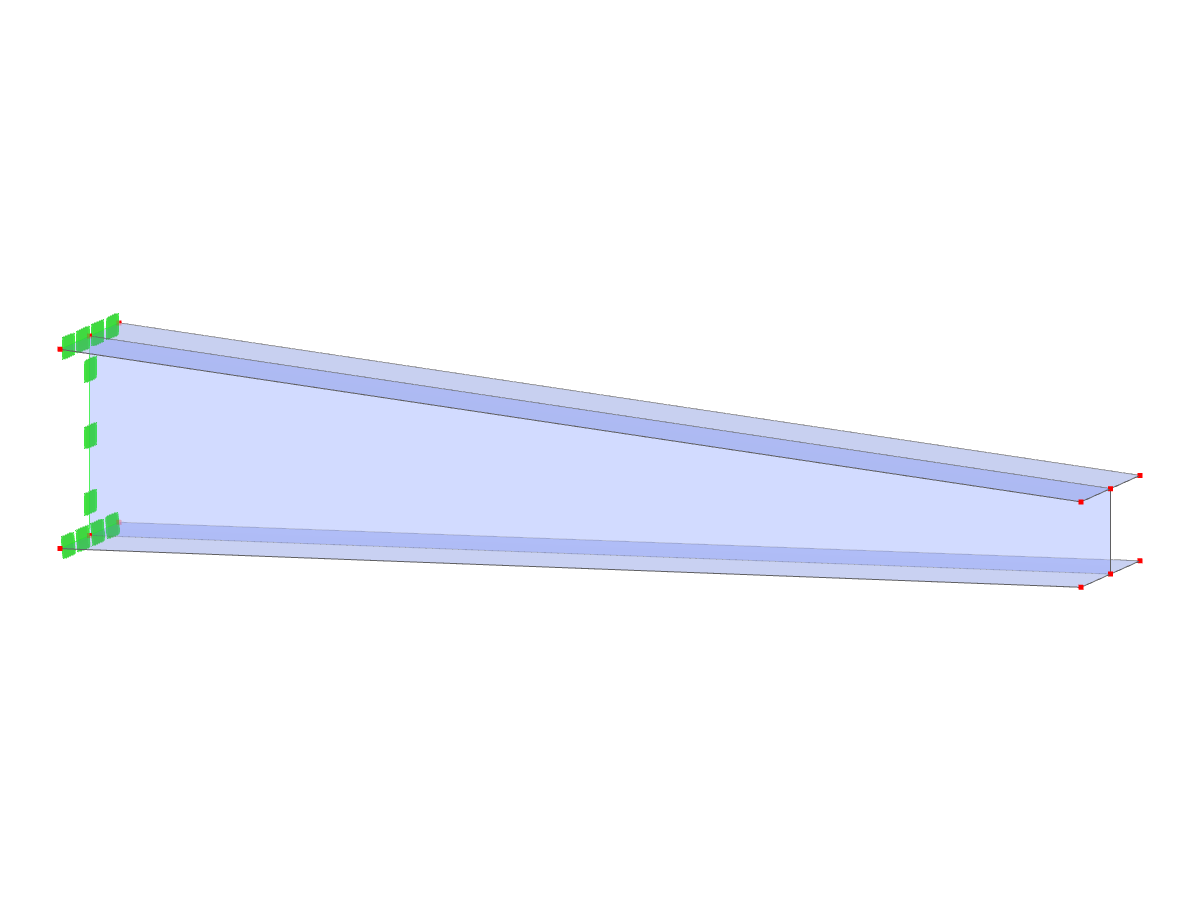

Консольная балка, созданная с помощью поверхностей с конфигурацией двутаврового профиля в программном обеспечении для расчёта конструкций.

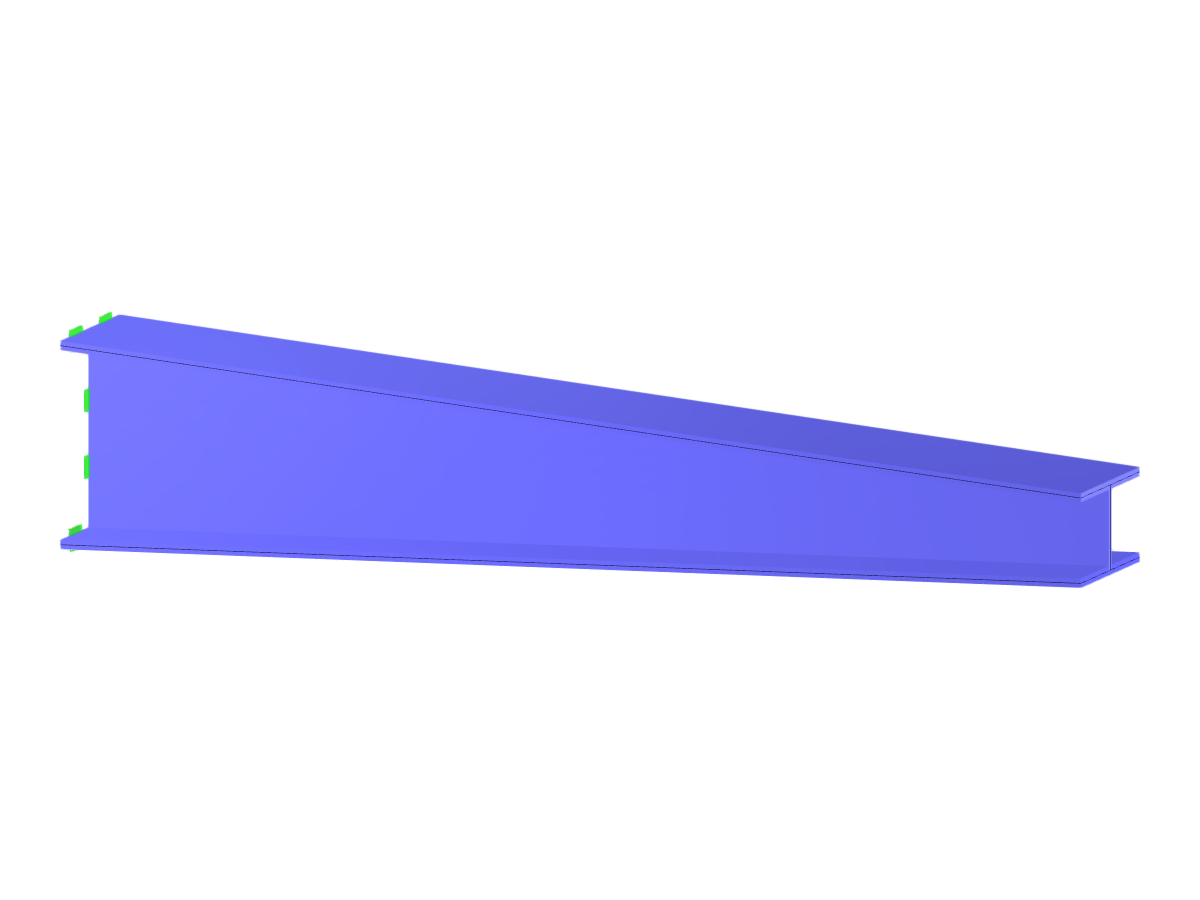

На изображении показана консольная балка, выполненная из двутаврового профиля и созданная с помощью методов поверхностного моделирования. Модель демонстрирует структурные свойства и поведение консоли при определенных условиях. Вероятно, на ней выделены распределение напряжений и характер деформаций, типичные для такого конструктивного элемента. Само изображение не содержит дополнительных контекстных сведений или фона.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 12 |
| Количество линий | 16 |
| Количество стержней | 0 |
| Количество поверхностей | 5 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,140 t |
| Размеры (метрические) | 2,000 x 0,350 x 0,200 m |
| Размеры (имперские) | 6.56 x 1.15 x 0.66 feet |
