Консоль с вырезом в стенке двутаврового профиля

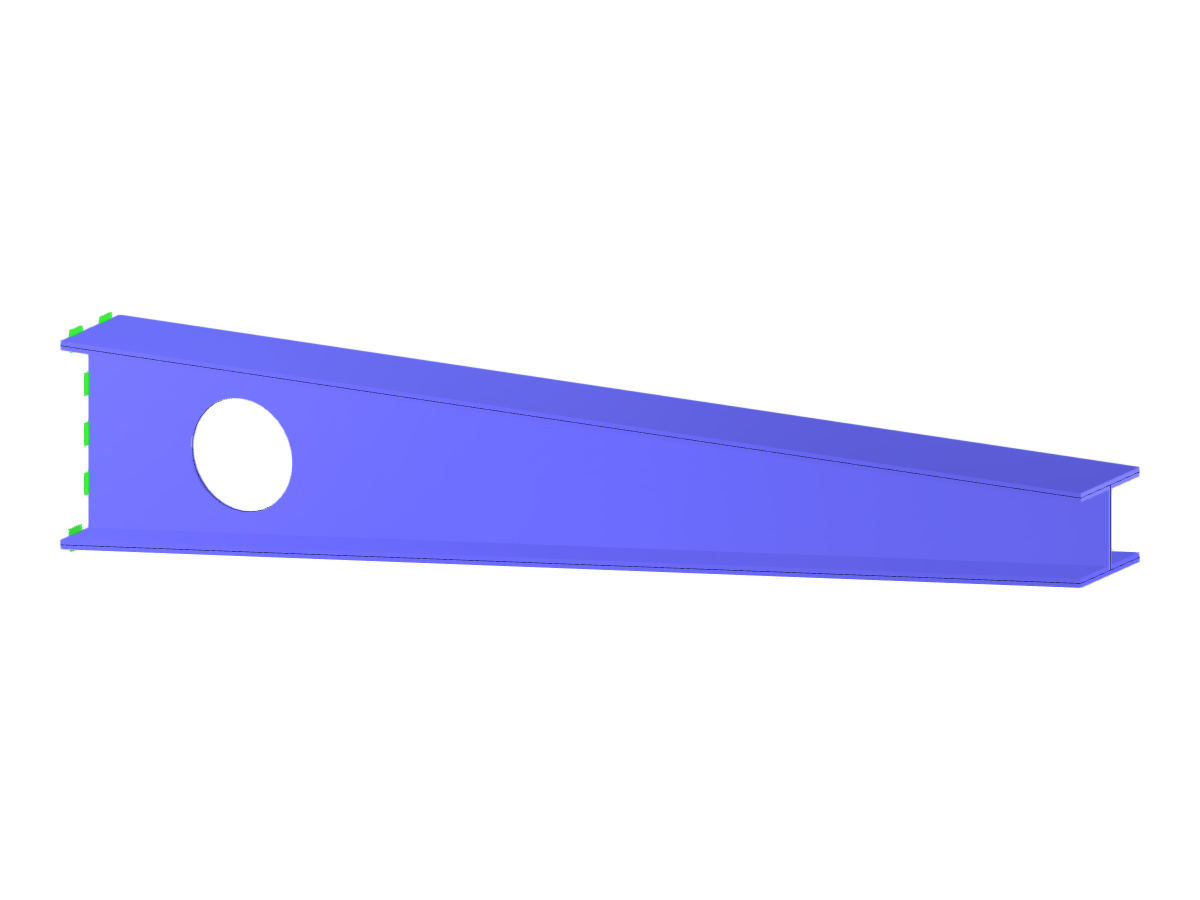

Консольная конструкция из двутавра с отверстием в стенке, отображенная в модели поверхности, показывающей геометрию и подробности расчёта.
На изображении показана консольная балка, смоделированная с помощью поверхностных элементов с характерным поперечным сечением двутаврового профиля. Примечательно, что в стенке балки стратегически размещено отверстие, которое может влиять на структурную целостность и распределение нагрузки. Модель эффективно демонстрирует применение передовых методов поверхностного моделирования в строительном проектировании для оптимизации конструкции и функциональности.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 13 |
| Количество линий | 17 |
| Количество стержней | 0 |
| Количество поверхностей | 5 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,138 t |
| Размеры (метрические) | 2,000 x 0,350 x 0,200 m |
| Размеры (имперские) | 6.56 x 1.15 x 0.66 feet |
