Консоль с отверстием в стенке и поверхностями таврового профиля
Консольная конструкция с тавром, имеющим отверстие в стенке, созданная с помощью поверхностей.

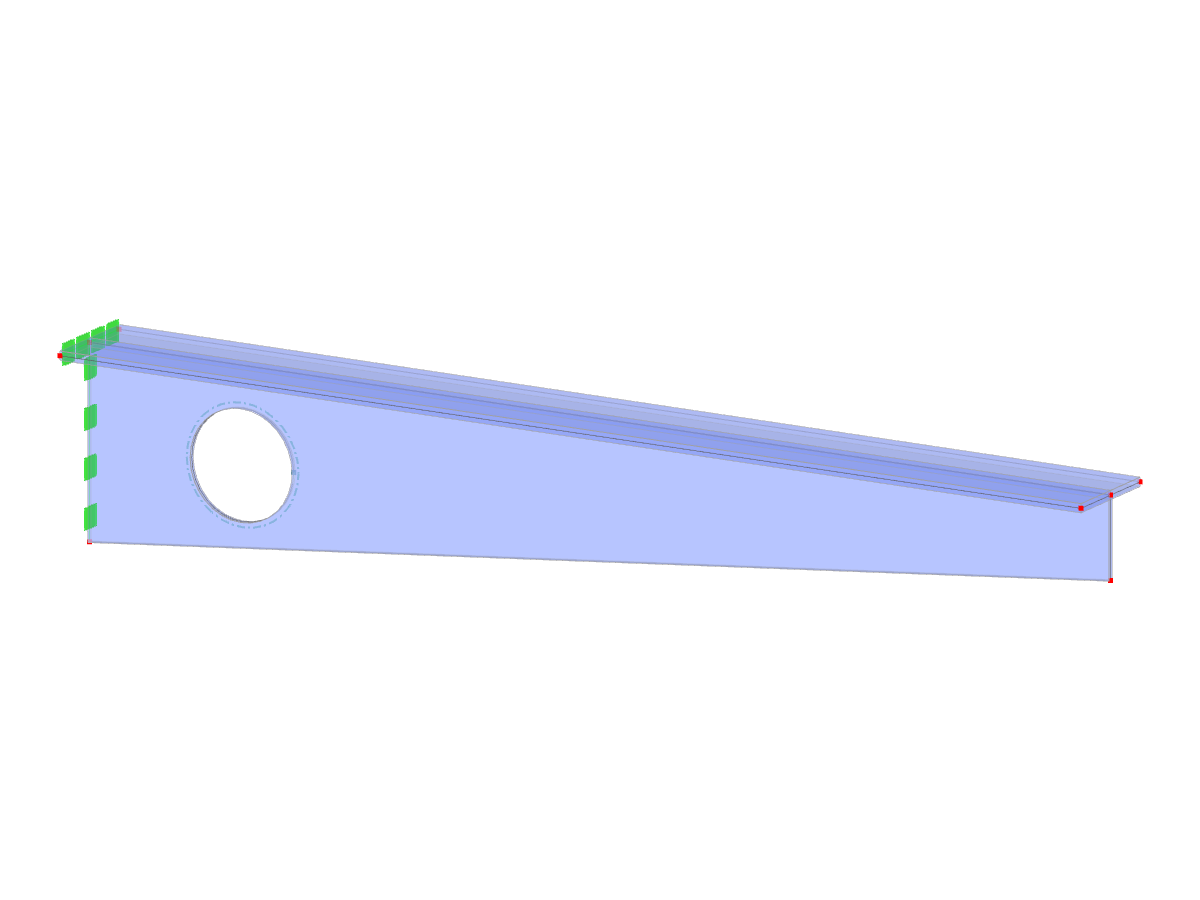

На рисунке изображена консольная конструкция, состоящая из поверхностных элементов. Она представляет собой тавровый профиль с характерным отверстием в стенке, демонстрируя распространённый конструктивный подход к сокращению расхода материала при сохранении несущей способности. Данное отверстие может выполнять функциональные задачи, такие как снижение веса или обеспечение прохода инженерных коммуникаций.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 9 |
| Количество линий | 11 |
| Количество стержней | 0 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,087 t |
| Размеры (метрические) | 2,000 x 0,350 x 0,200 m |
| Размеры (имперские) | 6.56 x 1.15 x 0.66 feet |
