Вертикальная изолиния с сейсмическим сдвигом

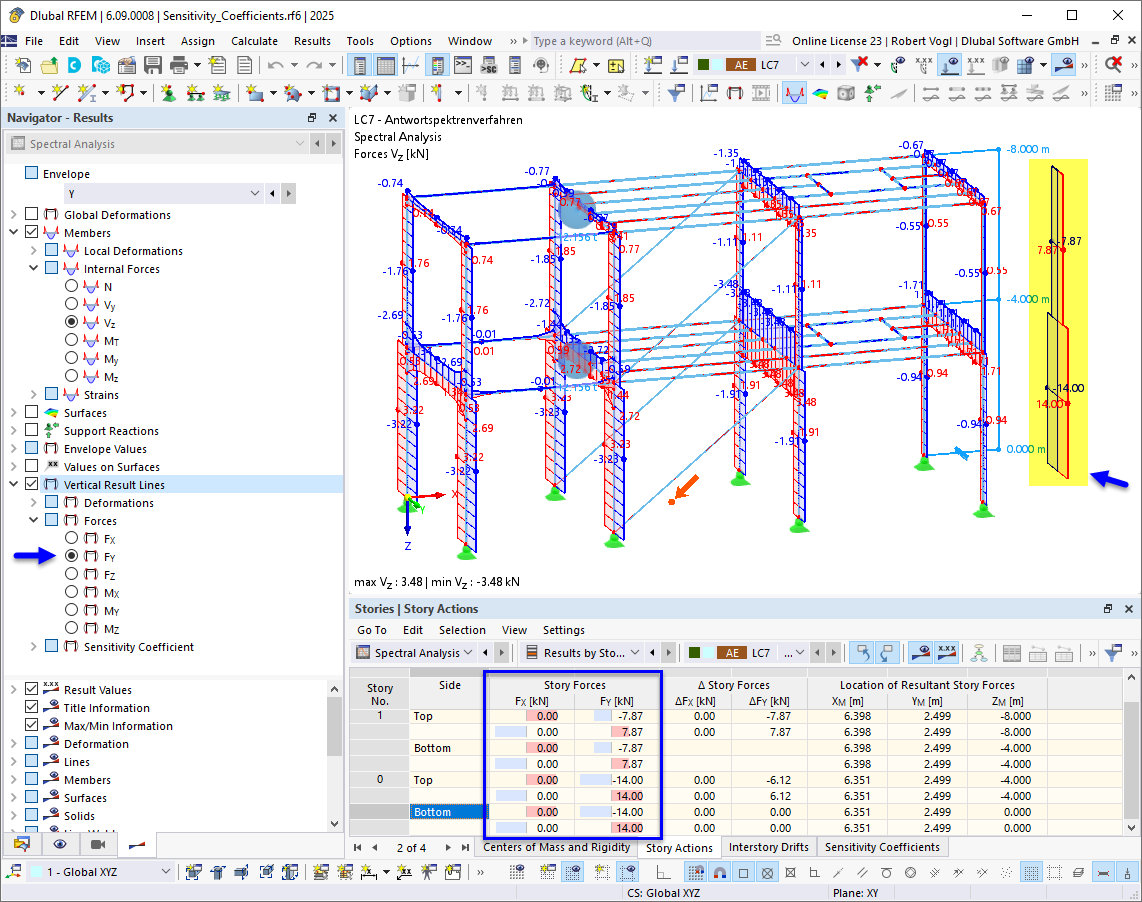

Горизонтальные сейсмические силы и общее сейсмическое воздействие
Изображение показывает вертикальные результирующие линии, которые графически оценивают силы этажей и сдвиг от землетрясения. Показаны горизонтально интегрированные поперечные силы F_X и F_Y. В развернутом списке Вектора в Навигаторе результатов можно выбрать направление силы. В нижней точке результирующей линии показано суммарное сейсмическое сдвиговое усилие.
