Новое моделирование | Болтовое соединение на накладках

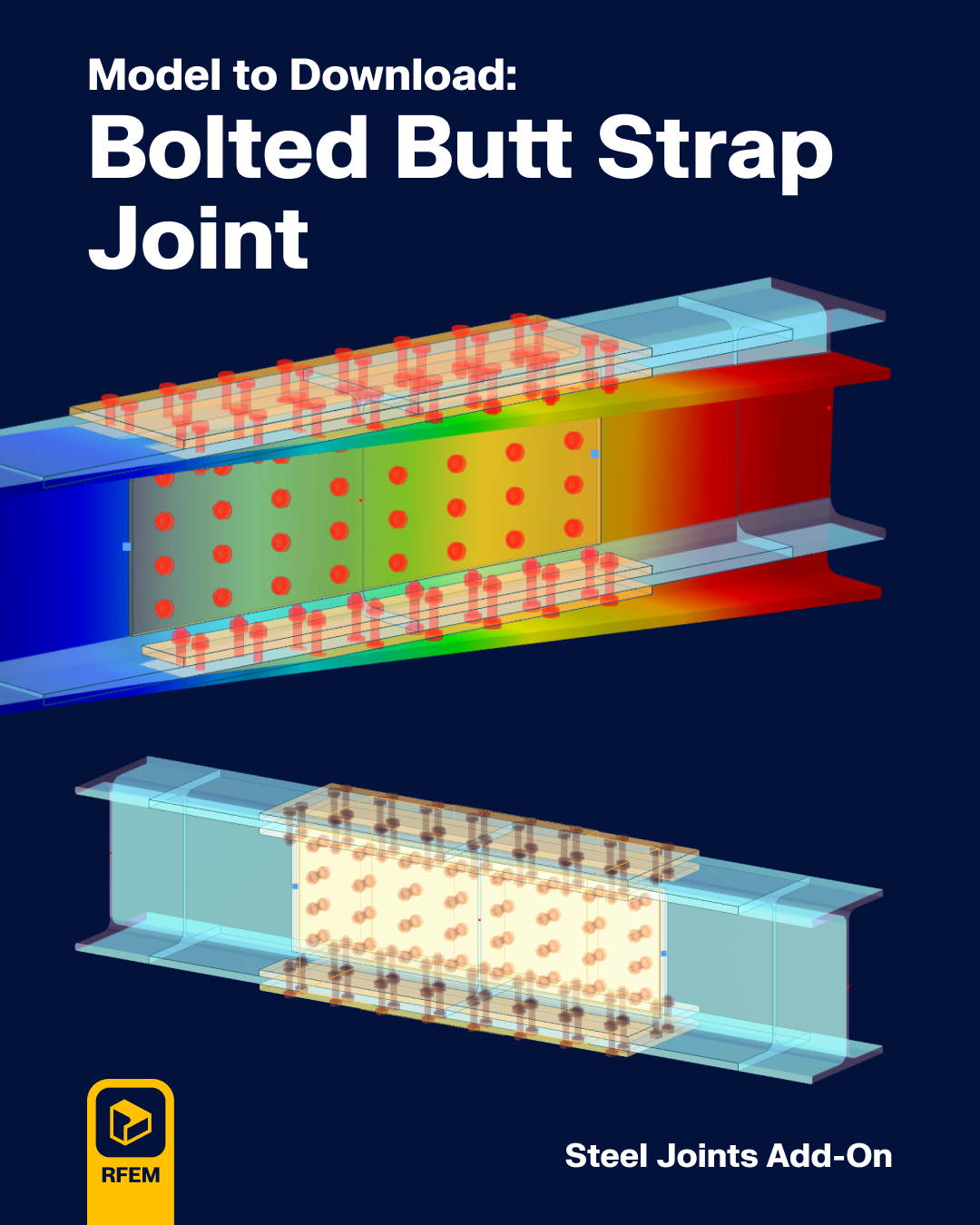

Крупный план стыкового соединения с накладкой на болтах в стальной конструкции, показывающий расположение и соединение нескольких болтов.
Изображение показывает подробный вид болтового соединения накладкой в стальной конструкции. Несколько болтов расположены симметрично для равномерного распределения нагрузки по соединению. Соединение является частью большего узла, демонстрирующего точность выравнивания и важность каждого болта для поддержания конструктивной целостности. Болтовое соединение обычно используется в строительстве для надежного соединения стальных элементов.
3D Модель
Спецификации
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,250 t |
| Размеры (метрические) | 2,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 0 x 0 feet |
2025-03-21
055933
Новая модель | Болтовой стыковой стержневой соединитель

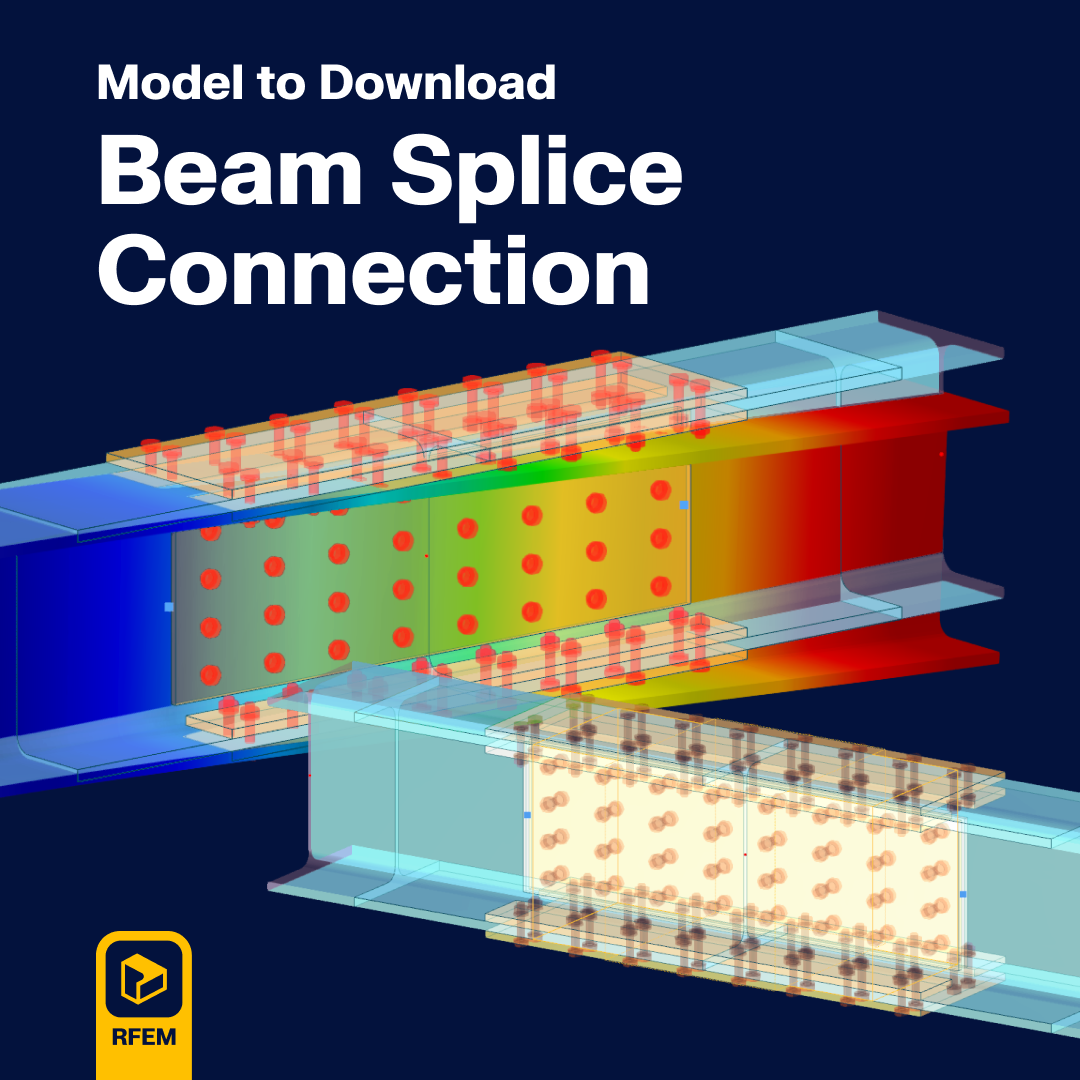

3D-вид болтового стыкового подключения с деталями конструкции соединения.
Изображение представляет собой детализированную 3D модель болтового соединения накладок, показывающую различные компоненты и тонкости проектирования соединений. Соединение является критически важным элементом в строительных каркасах, позволяя передавать нагрузку между элементами. Модель иллюстрирует расположение болтов и выравнивание накладок, что важно для поддержания целостности конструкции.
