Соединение незакрепленной сварной торцевой плиты

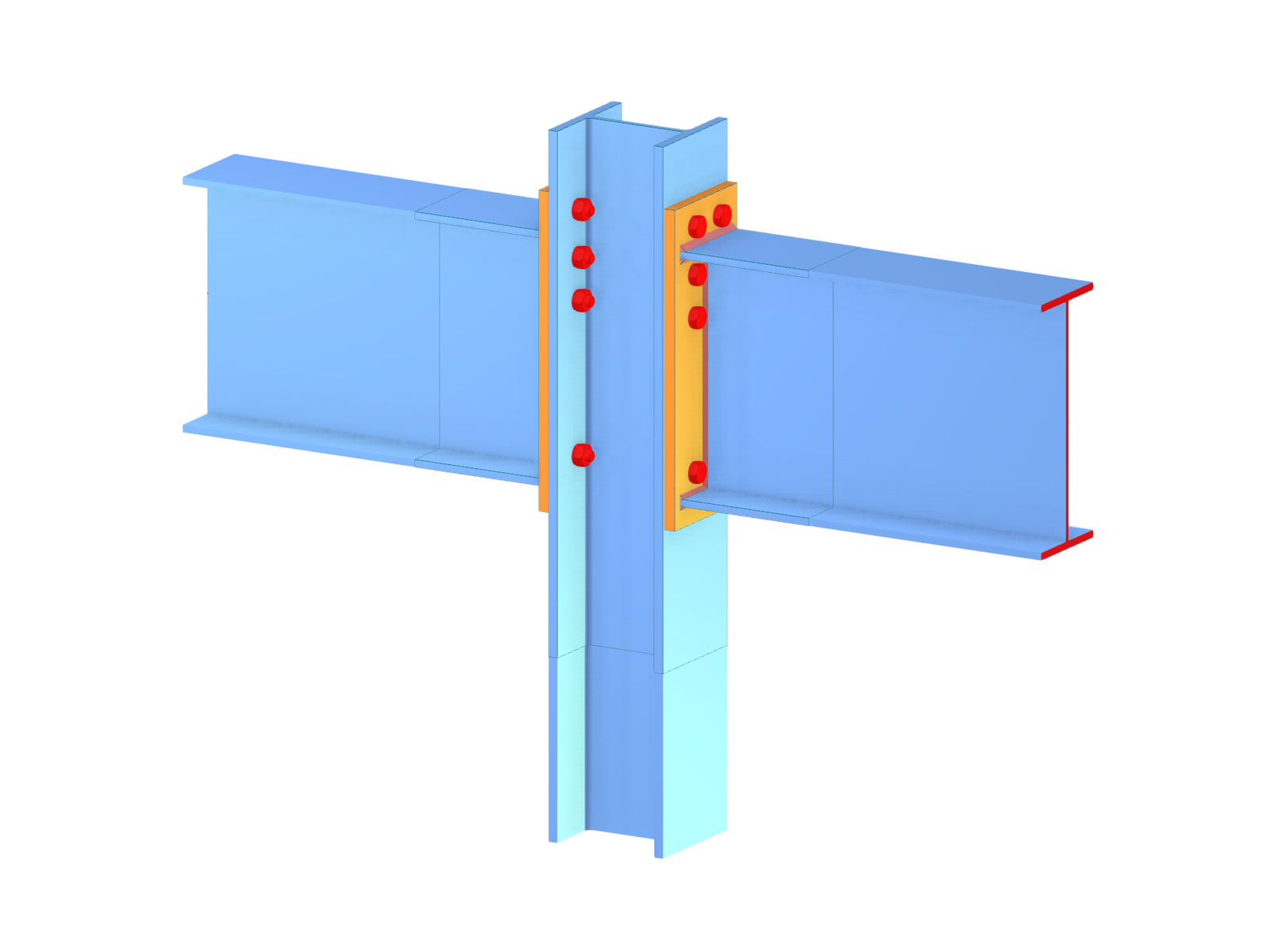

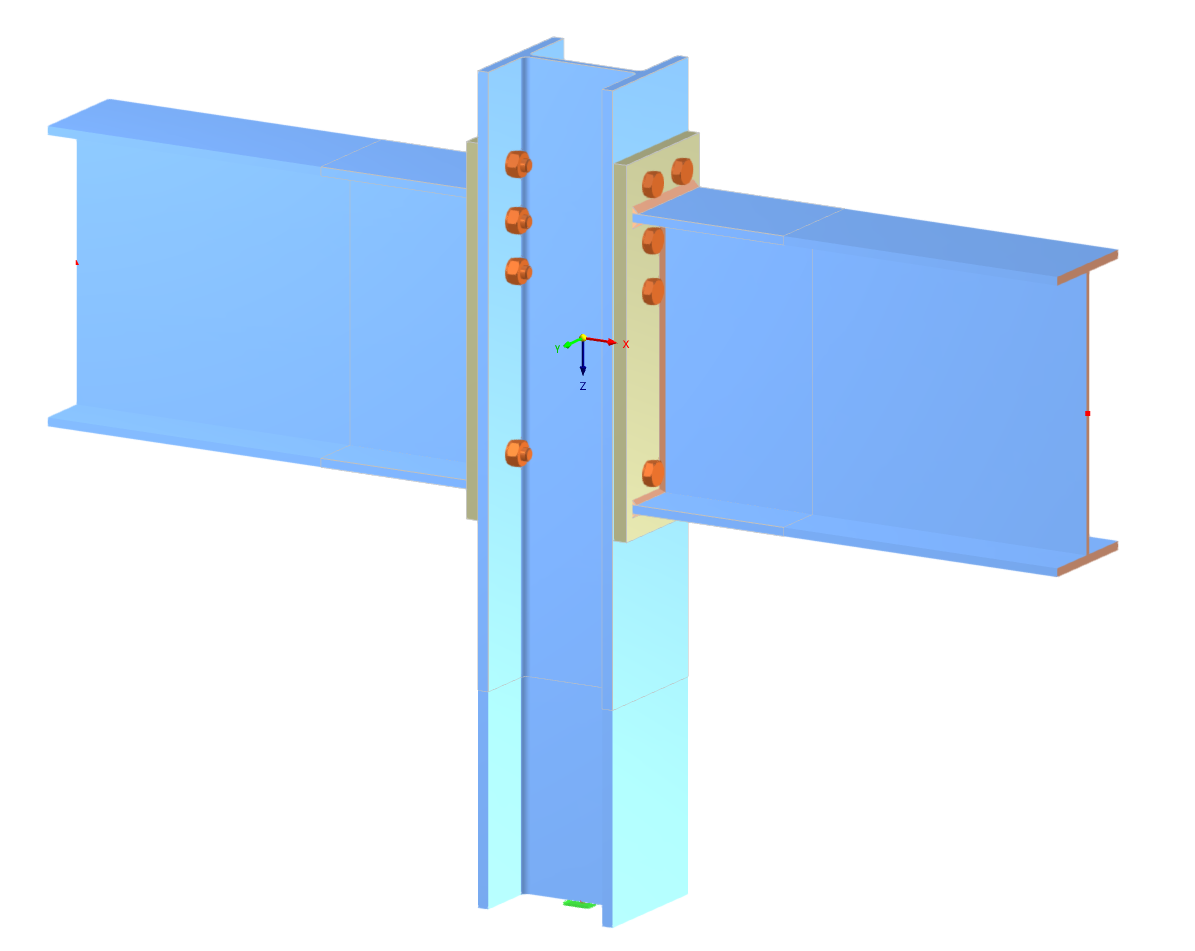

Модель 005595 | На изображении показано ненапрягаемое болтовое соединение торцевой плиты, используемое в стыковых соединениях стальных конструкций.
Изображение иллюстрирует конструкцию и сборку болтового соединения с плоским торцевым листом. На нём изображено геометрическое расположение и размеры, важные для правильного образования соединения в стальных конструкциях. Такие болтовые соединения критически важны для передачи нагрузок при возведении многоэтажных зданий и промышленных объектов. На изображении демонстрируются практичность и простота конфигурации, ключевые для обеспечения целостности конструкции.
Используется в
3D Модель
Спецификации
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,144 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
