Стальная консольная балка для путепровода
Консольная стальная балка для дорожной эстакады с использованием анализа устойчивости

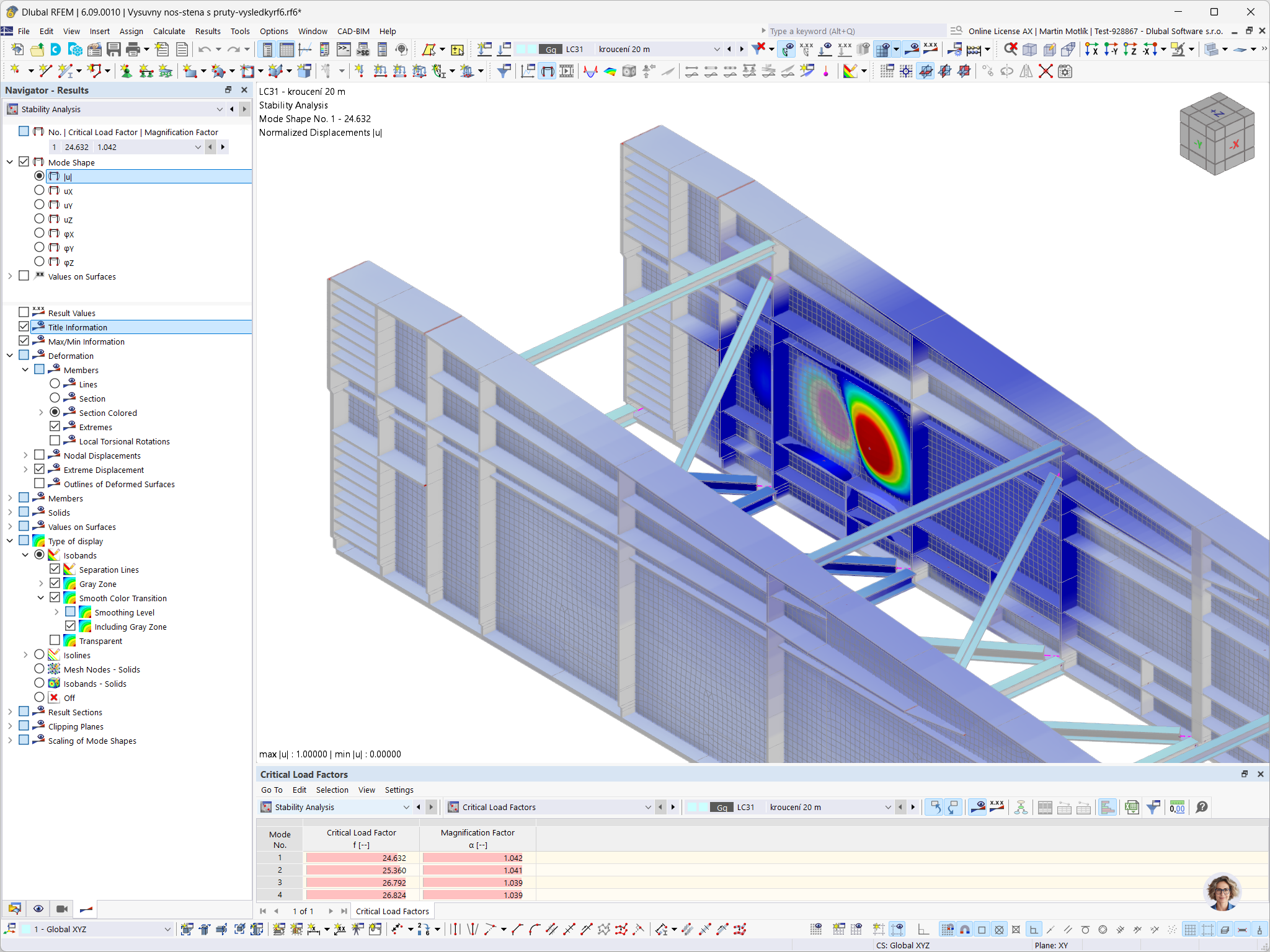

Модель RFEM показывает выдвижную стальную балку, служащую структурным элементом путепроводного моста. На модели видно формирование стенки, вызванное воздействием выдвижного столика. Для анализа и визуализации этих деталей использовался аддон Стабийитний анализ. Расчётную модель создали Инг. Петр Нечесал, Инг. Давид Марван и компания PIS PECHAL, s.r.o.
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 744 |
| Количество линий | 1140 |
| Количество стержней | 978 |
| Количество поверхностей | 20 |
| Количество загружений | 172 |
| Количество сочетаний нагрузок | 135 |
| Количество расчетных сочетаний | 5 |
| Общий вес | 111,432 t |
| Размеры (метрические) | 40,420 x 5,400 x 4,467 m |
| Размеры (имперские) | 132.61 x 17.72 x 14.66 feet |
| Версия программы | 5.36.01 |
