Ocelový výsuvný nos mostní estakády s vyobrazením napětí
Ocelový výsuvný nos na mostní estakádě s nelineárním napětím.

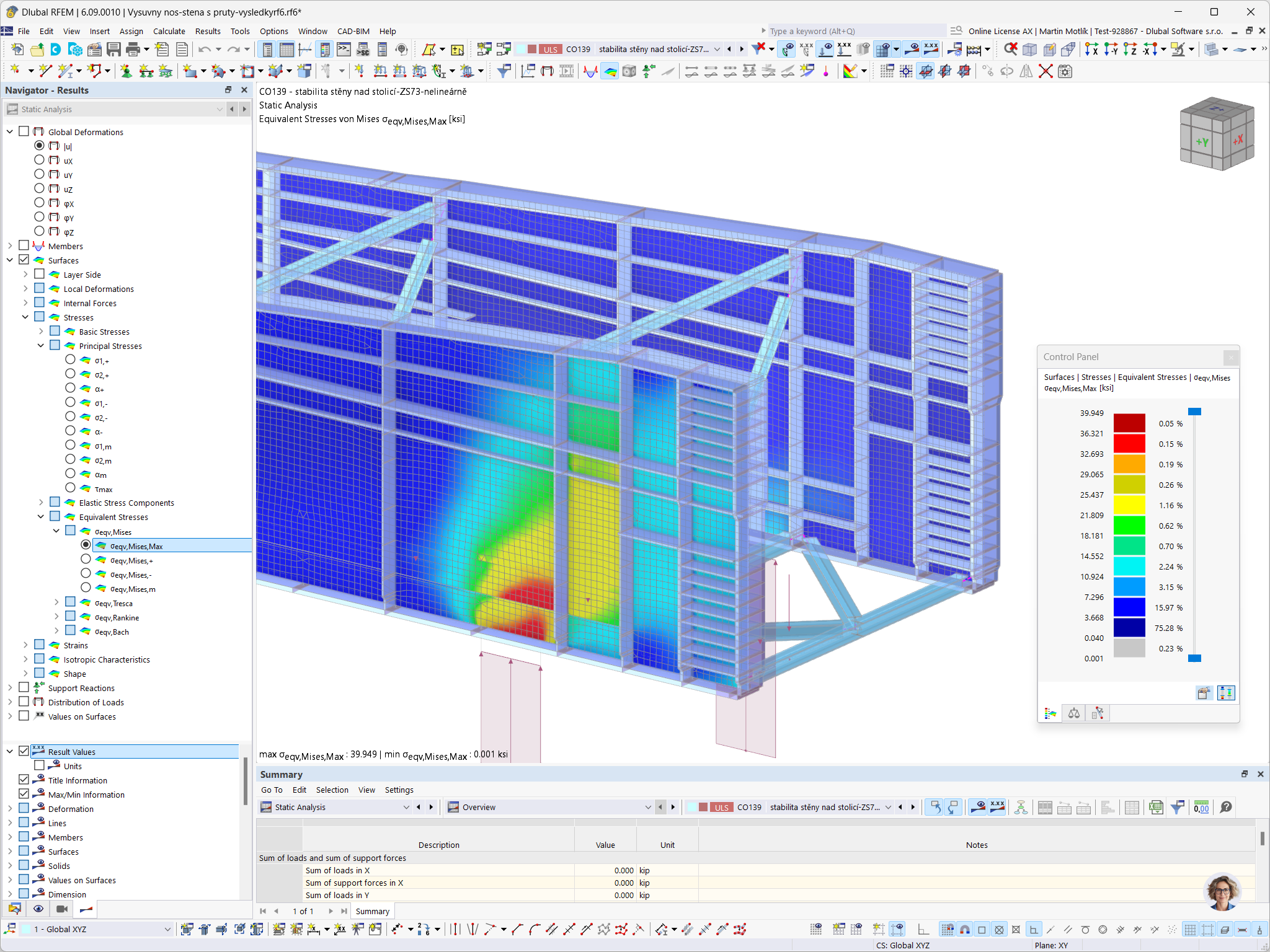

Na obrázku je zobrazen ocelový výsuvný nos mostní estakády, který je součástí modelu vytvořeného v RFEM software. Tento model znázorňuje srovnávací napětí ve stěně nosu, které bylo zjištěno pomocí nelineárního výpočtu. Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 744 |
| Количество линий | 1140 |
| Количество стержней | 978 |
| Количество поверхностей | 20 |
| Количество загружений | 172 |
| Количество сочетаний нагрузок | 135 |
| Количество расчетных сочетаний | 5 |
| Общий вес | 111,432 t |
| Размеры (метрические) | 40,420 x 5,400 x 4,467 m |
| Размеры (имперские) | 132.61 x 17.72 x 14.66 feet |
| Версия программы | 5.36.01 |
