Модель 005664 | База колонны с диагональным болтовым соединением
Модель 005664 | База колонны с болтовым диагональным соединением

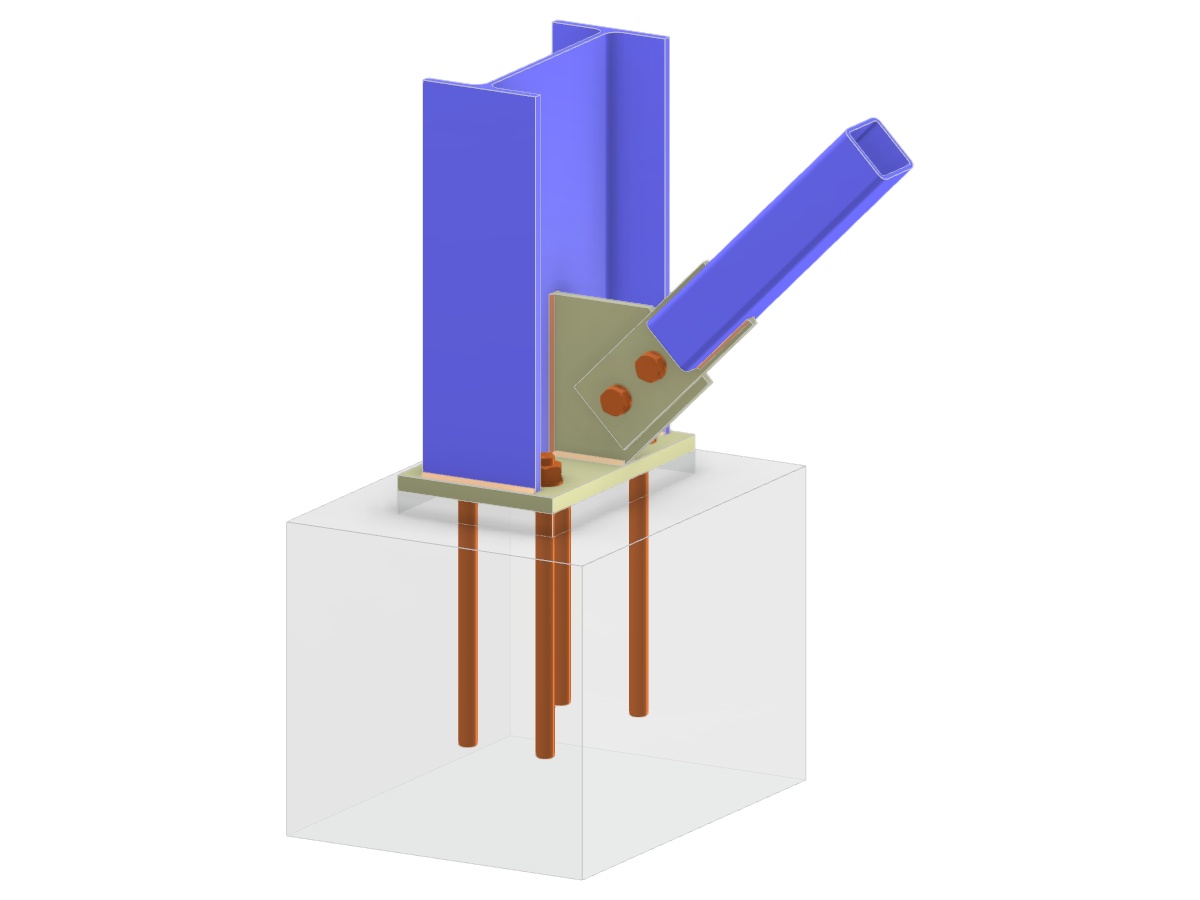

На изображении представлена модель в области строительного проектирования с акцентом на базу колонны с болтовыми диагональными соединениями. Она состоит из колонны двутаврового сечения, соединённой с прямоугольным полым профилем (RHS), расположенным по диагонали к стенке колонны. Компоненты включают опорную плиту, узловую пластину и соединительную пластину, все надёжно закреплено анкерами. Эта конфигурация представляет собой сложный сценарий соединения в проектировании стальных конструкций.
Используется в
3D Модель
Спецификации
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,065 t |
| Размеры (метрические) | 1,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.28 x 3.28 x 0 feet |
