Задание сдвигового шипа

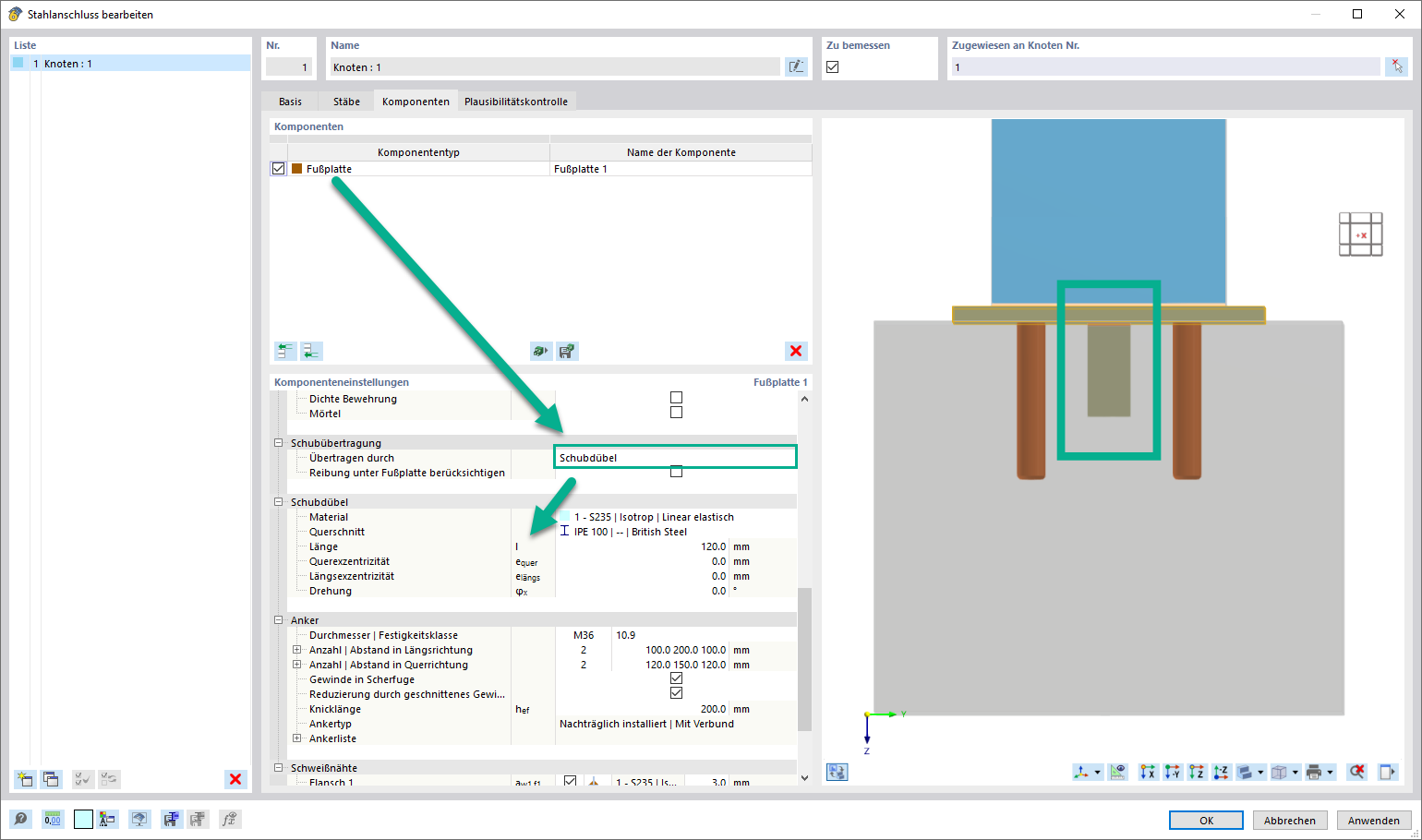

Перенос поперечной силы от опорной платы к бетонному блоку с помощью шпонок для сдвига.

Изображение демонстрирует соединение между опорной плитой и бетонным блоком с использованием сдвиговых упоров. Передача сдвига происходит за счёт механического воздействия упоров на бетон. Показаны конкретные детали и расположение сдвиговых упоров. Представление иллюстрирует техническое решение для обеспечения устойчивости конструкции.
