Stahlfachwerkbinder Konstruktionsdetails

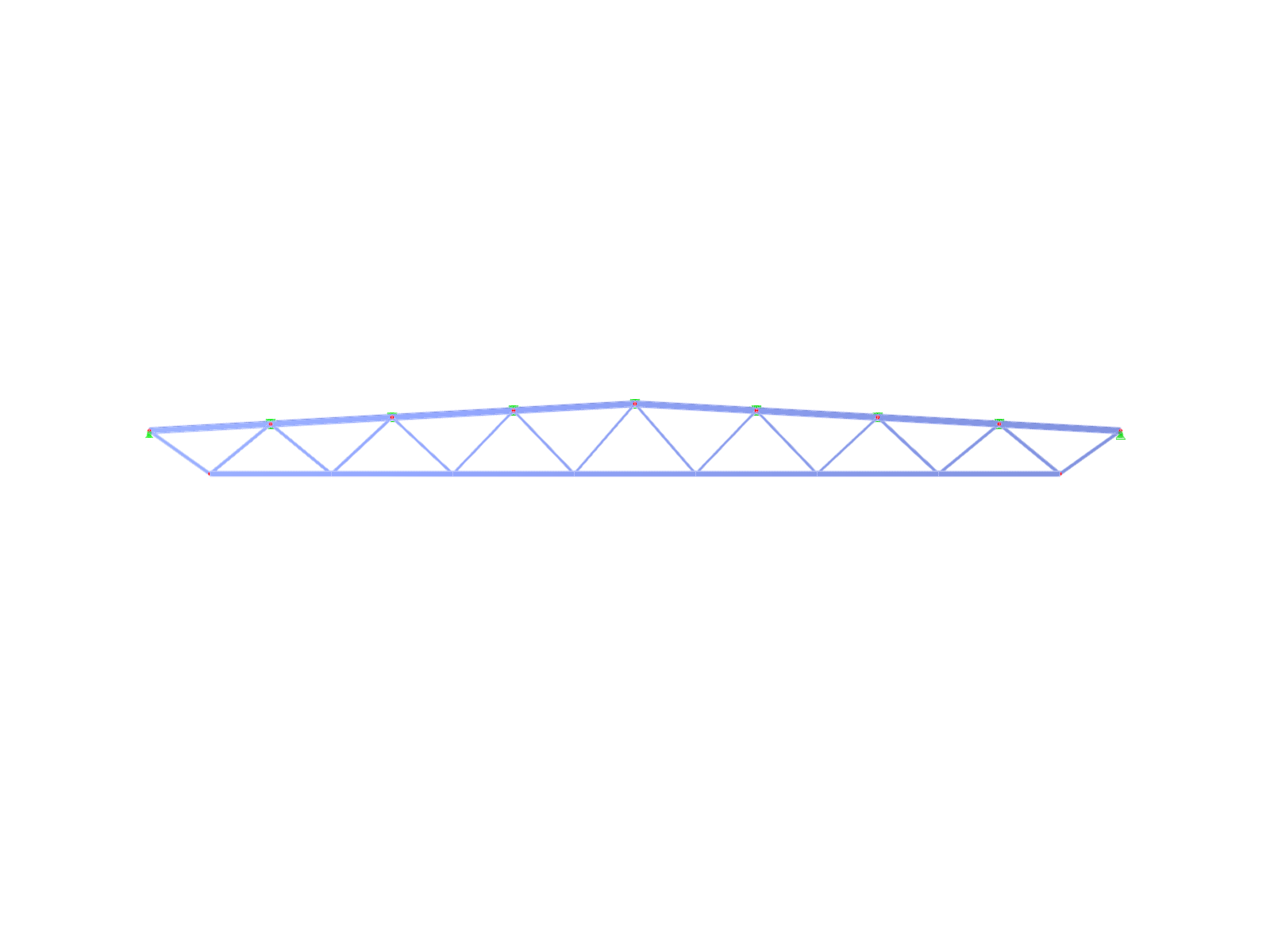

Detailansicht eines Stahlfachwerkbinders mit typischen Verbindungen und Verstrebungen.
Die Abbildung zeigt einen Stahlfachwerkbinder mit unterschiedlichen Verbindungsdetails und Verstrebungen. Zu sehen sind typische Bauteile und Knotenpunkte, die ein charakteristisches Merkmal von Fachwerkstrukturen im Stahlbau sind. Solche Konstruktionen bieten hohe Tragfähigkeit bei vergleichsweise geringem Gewicht. Die Nutzung solcher Binderelemente ist in großen Spannweiten und Hallenkonstruktionen von Bedeutung.
Используется в
3D Модель
Спецификации
| Количество узлов | 17 |
| Количество линий | 31 |
| Количество стержней | 31 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 9 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 4,469 t |
| Размеры (метрические) | 36,000 x 2,600 x 0,000 m |
| Размеры (имперские) | 118.11 x 8.53 x 0 feet |
