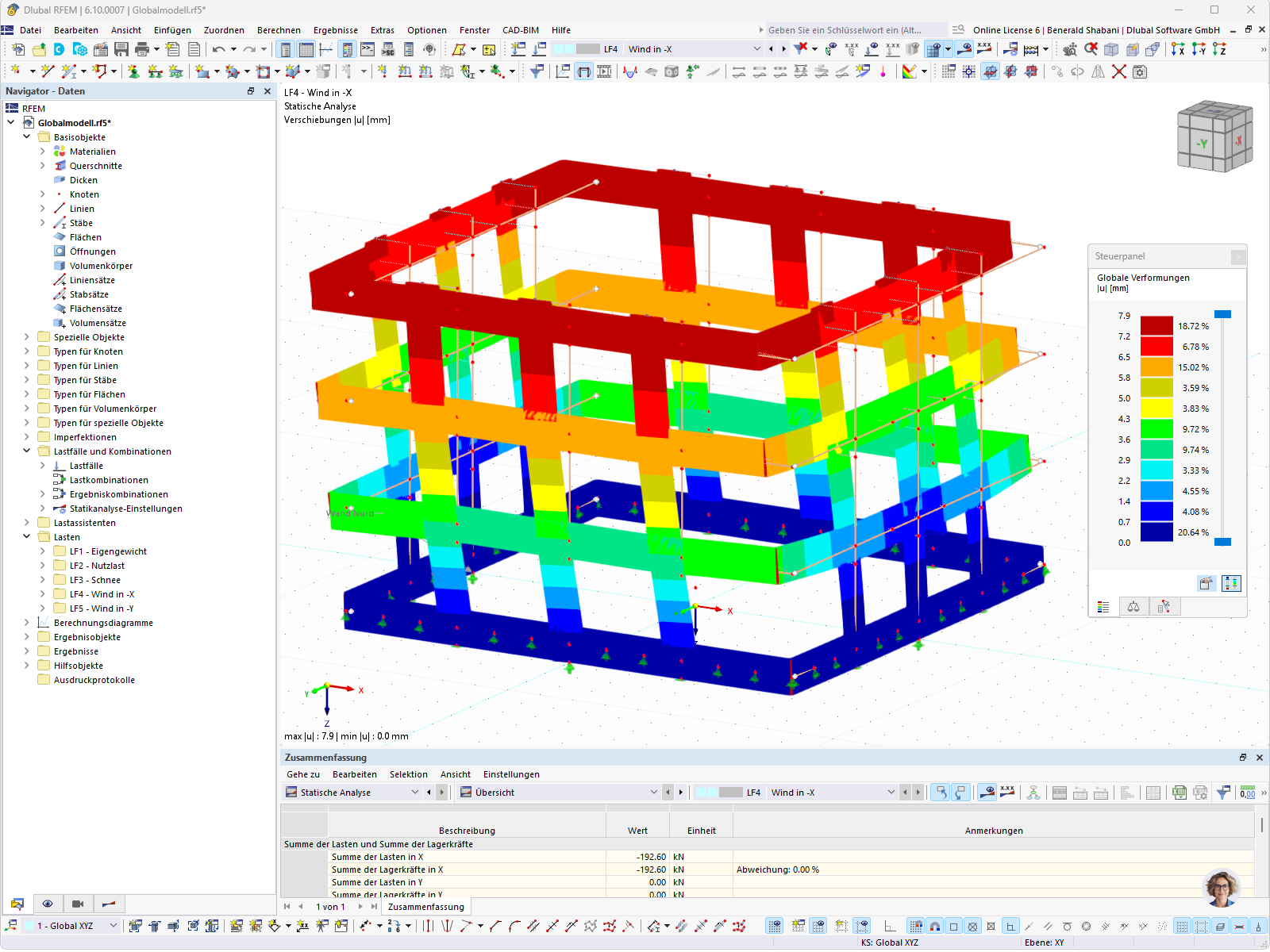

Verformungsbild des Holzrahmens in RFEM
Visualisierung der Verformung eines Holzrahmenmodells in einer CAD-Software.
Das Bild zeigt die Verformung eines Holzrahmens, die in einer strukturellen Analysesoftware modelliert wurde. Die Verformung wird durch eine grafische Darstellung hervorgehoben. Diese Analyse ist typisch für die Überprüfung der strukturellen Integrität und Sicherheit von Holzrahmen. Der Holzrahmen wird unter verschiedenen Lastbedingungen geprüft, um seine Stabilität zu gewährleisten. Foto von © Ingenieurbüro Wirth Haker.
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 170 |
| Количество линий | 204 |
| Количество стержней | 204 |
| Количество загружений | 5 |
| Количество расчетных сочетаний | 5 |
| Общий вес | 19,832 t |
| Размеры (метрические) | 13,895 x 13,595 x 9,948 m |
| Размеры (имперские) | 45.59 x 44.6 x 32.64 feet |
| Версия программы | 5.15.01 |
