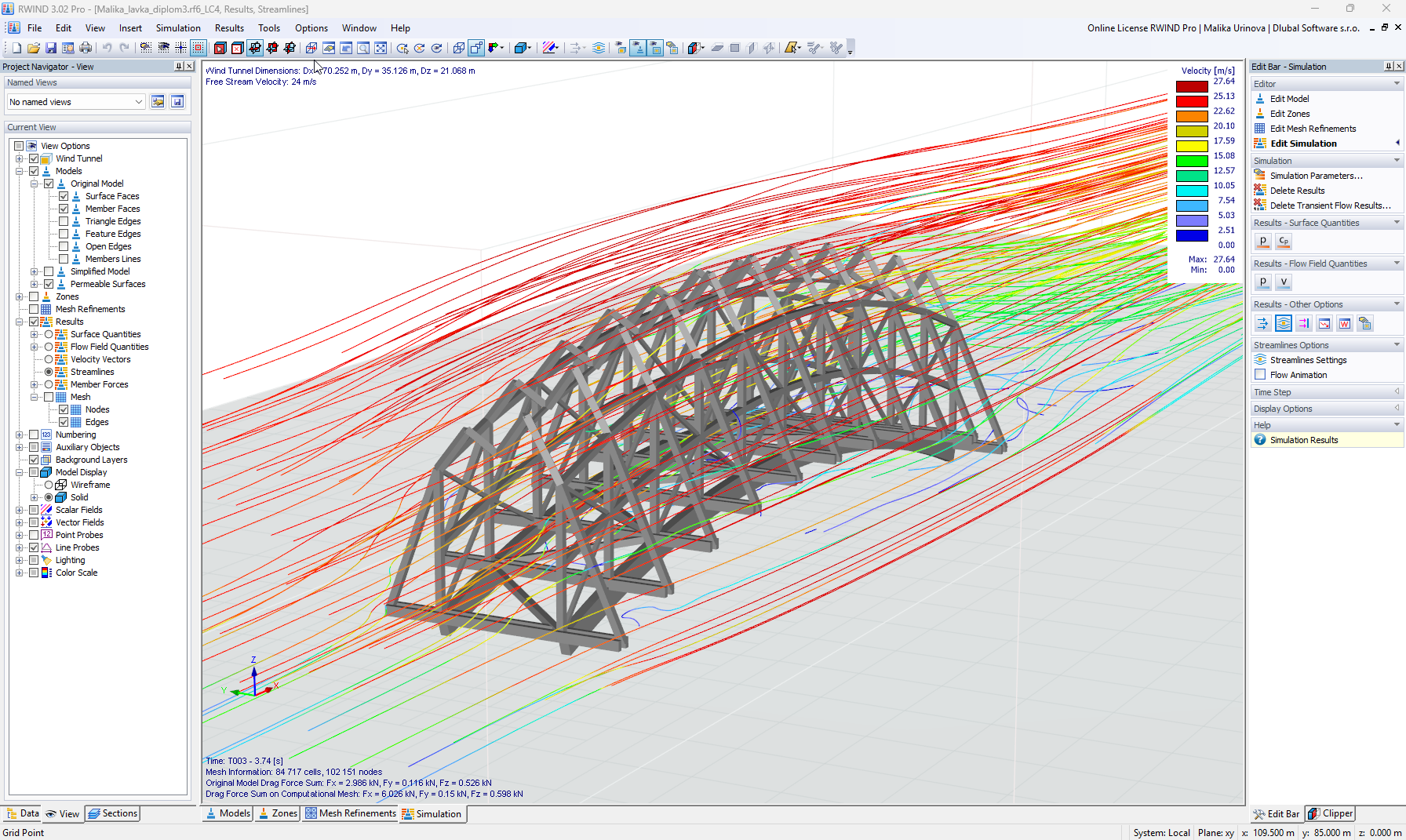

Анализ ветрового потока на пешеходном и велосипедном мосту показывает схемы потоков воздуха и концентрацию ветровой нагрузки с помощью симуляции в RWIND 3.
Анализ ветрового потока на пешеходном и велосипедном мосту показывает схемы потоков воздуха и концентрацию ветровой нагрузки с помощью симуляции в RWIND 3.
2025-06-24
057475

Основная информация Пешеходный и велосипедный мост 18 метров (между опорами) Поддерживающие арки из клеёного бруса, другие элементы из конструкционной древесины Анализ ветра Для аэродинамической оценки деревянного пешеходного и велосипедного моста использовалась симуляция в программе RWIND3. Результаты показывают распределение скорости ветра вокруг конструкции и поведение потока. Цветная карта ясно указывает на значительное ускорение потока над конструкцией и образование вихревой зоны позади неё. Наибольшая ветровая нагрузка концентрируется на наветренном крае арки. Линии течения показывают, что воздушный поток частично проникает через конструкцию фермы, подтверждая её благоприятную проницаемость. Форма арки способствует плавному потоку и минимизирует образование турбулентных вихрей. Таким образом, конструкция демонстрирует хорошие аэродинамические свойства и равномерное распределение ветровых нагрузок.

Анализ ветрового потока на пешеходном и велосипедном мосту показывает схемы потоков воздуха и концентрацию ветровой нагрузки с помощью симуляции в RWIND 3.
На изображении показан ветровой анализ пешеходного и велосипедного моста с использованием программы RWIND 3. Несущие арки изготовлены из клееной древесины, другие конструктивные элементы — из массива дерева. Моделирование показывает распределение скорости ветра и характер потока, выявляя значительное ускорение над конструкцией и зону вихрей за ней. Наиболее высокая ветряная нагрузка приходится на наветренный край арки. Линии потока показывают частичное проникновение воздушного потока и хорошие аэродинамические свойства.
